Fronius Robacta W Bedienungsanleitung Und Ersatzteilliste Seite 17

Einrichten mit den Prüfvorrichtungen Robacta W / V
oder Robacta G / V
Allgemeines Die Prüfvorrichtungen Robacta W / V und Robacta G / V sind so ausgelegt, dass mit diesen
Prüfvorrichtungen für kundenspezifische Schweißbrenner auch ein einrichten der
Schweißbrenner möglich ist.
Prüfvorrichtung
vorbereiten

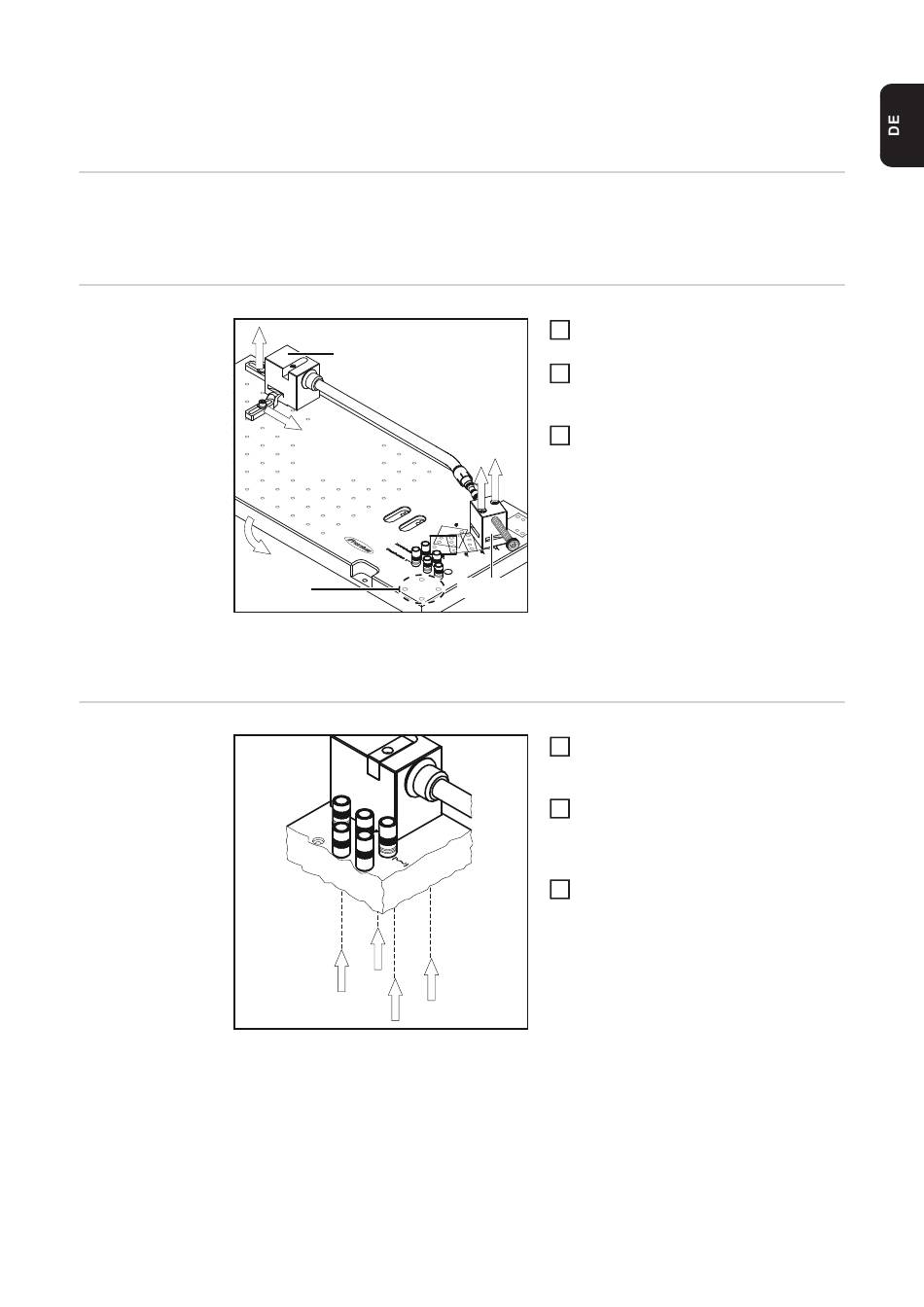

Prüfeinheit und Rohrbogen-Aufnahme von der Grund-
platte abmontieren (z.B. Prüfvorrichtung Robacta G /
V)
Rohrbogen-Auf-
nahme montieren
2.
(4)
2.
(5)
3.
(6)
2.
Prüfeinheit von der Grundplatte ab-
1
montieren
Spanneisen lösen, Rohrbogen-Auf-
2
nahme von der Grundplatte abmontie-
ren
Grundplatte um 180° drehen
3
1.
(1) Prüfeinheit
(4) Rohrbogen-Aufnahme
(5) Grundplatte
(6) Bohrungen
(1)
Rohrbogen-Aufnahme über den vier
1
Bohrungen unterhalb der Einstell- /
Zentrierhülsen positionieren
Pass-Schrauben aus dem Lieferum-
2
fang der Prüfvorrichtung von der Un-
terseite der Grundplatte in die
Bohrungen einsetzen
Rohrbogen-Aufnahme auf der Grund-
3
platte befestigen
17
