Fronius Robacta W Bedienungsanleitung Und Ersatzteilliste Seite 11

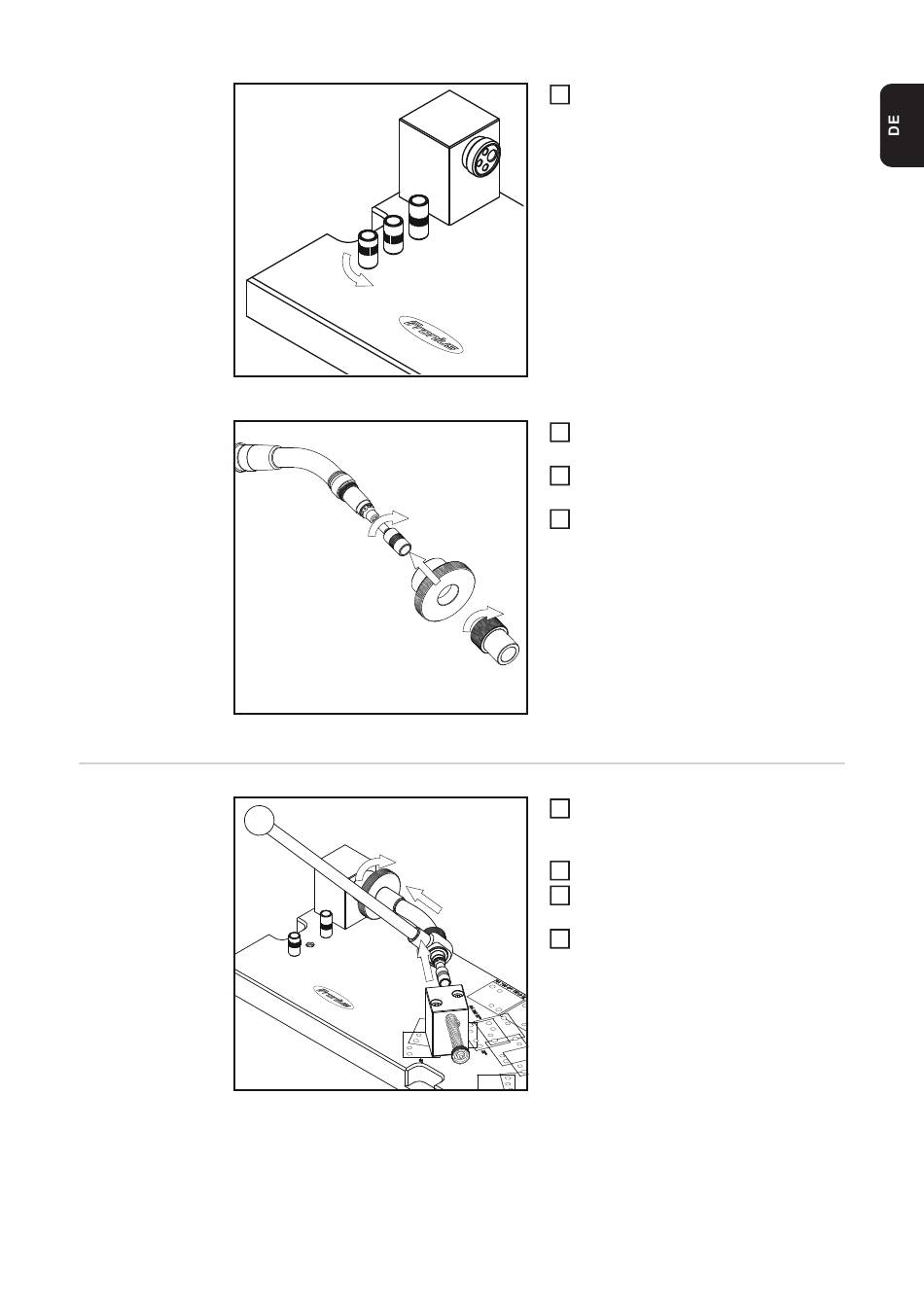

Zentrierhülse von der Grundplatte abschrauben
Zentrierhülse in Rohrbogen einschrauben
Rohrbogen ein-
richten
Rohrbogen auf die Rohrbogen-Aufnahme der Prüfvor-
richtung Robacta aufsetzen
5.
6.
7.
2.
1.
3.
Zentrierhülse von der Grundplatte der
4
Prüfvorrichtung Robacta abschrauben:
Zentrierhülse M10 für Robacta 500
und Robacta 700
Zentrierhülse M8 für Robacta 280, Ro-
bacta 300 und Robacta 400
Zentrierhülse M6 für Robacta 2500
Zentrierhülse anstelle des Kontaktroh-
5
res in den Rohrbogen einschrauben:
Stützmutter auf den Rohrbogen auf-
6
schieben
Richthülse am Rohrbogen festschrau-
7
ben
Rohrbogen auf die Rohrbogen-Auf-
1
nahme der Prüfvorrichtung Robacta
aufsetzen
Rohrbogen mittels Stützmutter fixieren
2
Richthebel über die Richthülse schie-
3
ben
Rohrbogen horizontal und / oder verti-
4
kal einrichten
11
