Seřizování robotových svařovacích hořáků chlaze-
ných vodou
Přezkoušení závi-
tového kusu a dr-
žáku trysky
Sejmutí plynové hubice a našroubování nové kontakt-
ní trubice
Nasazení středicího čepu
Přezkoušení závitového kusu / držáku trysky
(2)
(3)
(1)
(2)
(3)
(4)
(5)

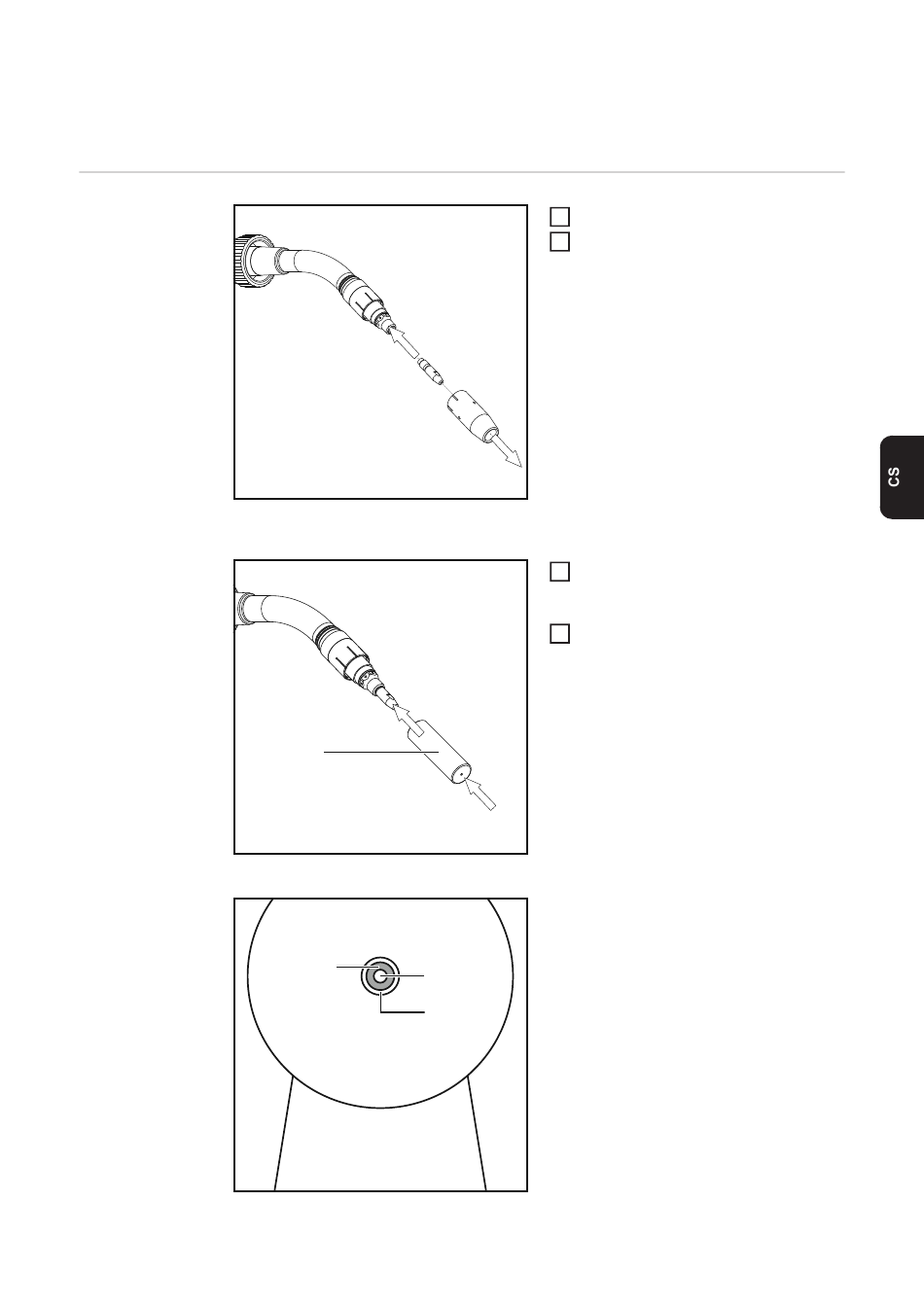

Sejměte plynovou hubici (1).
2
Našroubujte novou kontaktní trubici
3
(2).
(1)
Nasaďte na svařovací hořák středicí
4
čep (3) z odpovídající seřizovací a
zkušební sady Robacta.
Přezkoušejte závitový kus a držák trys-
5
ky. Směr pohledu při zkoušení: (4).
(4)
Otvor kontaktní trubice musí být uvnitř ot-
voru středicího čepu zcela viditelný.
Pokud se nepodaří dosáhnout vystředěné
polohy, vyměňte držák trysky nebo závitový
kus.
V případě pájeného držáku trysky odešlete
svařovací hořák k opravě společnosti Froni-
us.
(1)
Středicí čep
(2)
Kontaktní trubice
(3)
Otvor kontaktní trubice
(4)
Otvor středicího čepu
(5)
Svařovací hořák
