Fronius Robacta W Bedienungsanleitung Und Ersatzteilliste Seite 10

Rohrbogen für
das Einrichten
vorbereiten

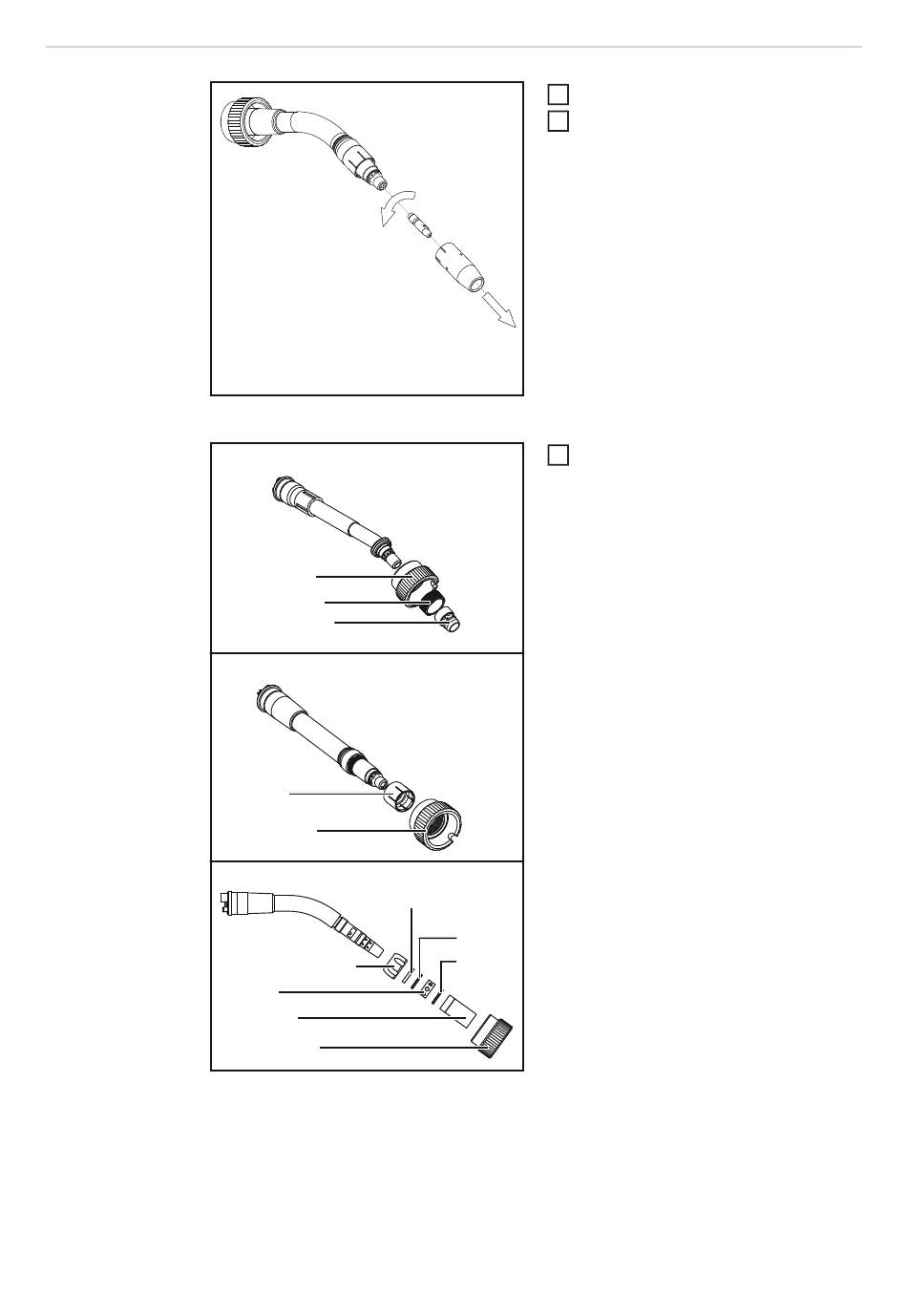

Gasdüse und Kontaktrohr entfernen
Verschleißteile entfernen
10
Robacta 280
(1)
(2)
(3)
Robacta 300 / 500 / 2500 / 5000
(2)
(1)
Robacta 700
(1)
(4)
(5)
(6)
1
2
3
Robacta 280:
(1)
(2)
(3)
Robacta 300 / 500 / 2500 / 5000:
(1)
(2)
Robacta 700:
(1)
(2)
(3)
(4)
(5)
(6)
(2)
(3)
(3)
Gasdüse abnehmen
Kontaktrohr mittels Kontaktrohrschlüs-
sels abschrauben:
M6/M8-Kontaktrohre ... Kontaktrohr-
Schlüssel SW 7 mm
M10-Kontaktrohre ... Kontaktrohr-
Schlüssel SW 8 mm
Verschleißteile entfernen
Überwurfmutter
Aufnahmemutter
Fixierhülse
Überwurfmutter
Fixierhülse
Überwurfmutter vorne
Zwischenring
O-Ring (2x)
Lochring
Isolierhülse
Überwurfmutter
