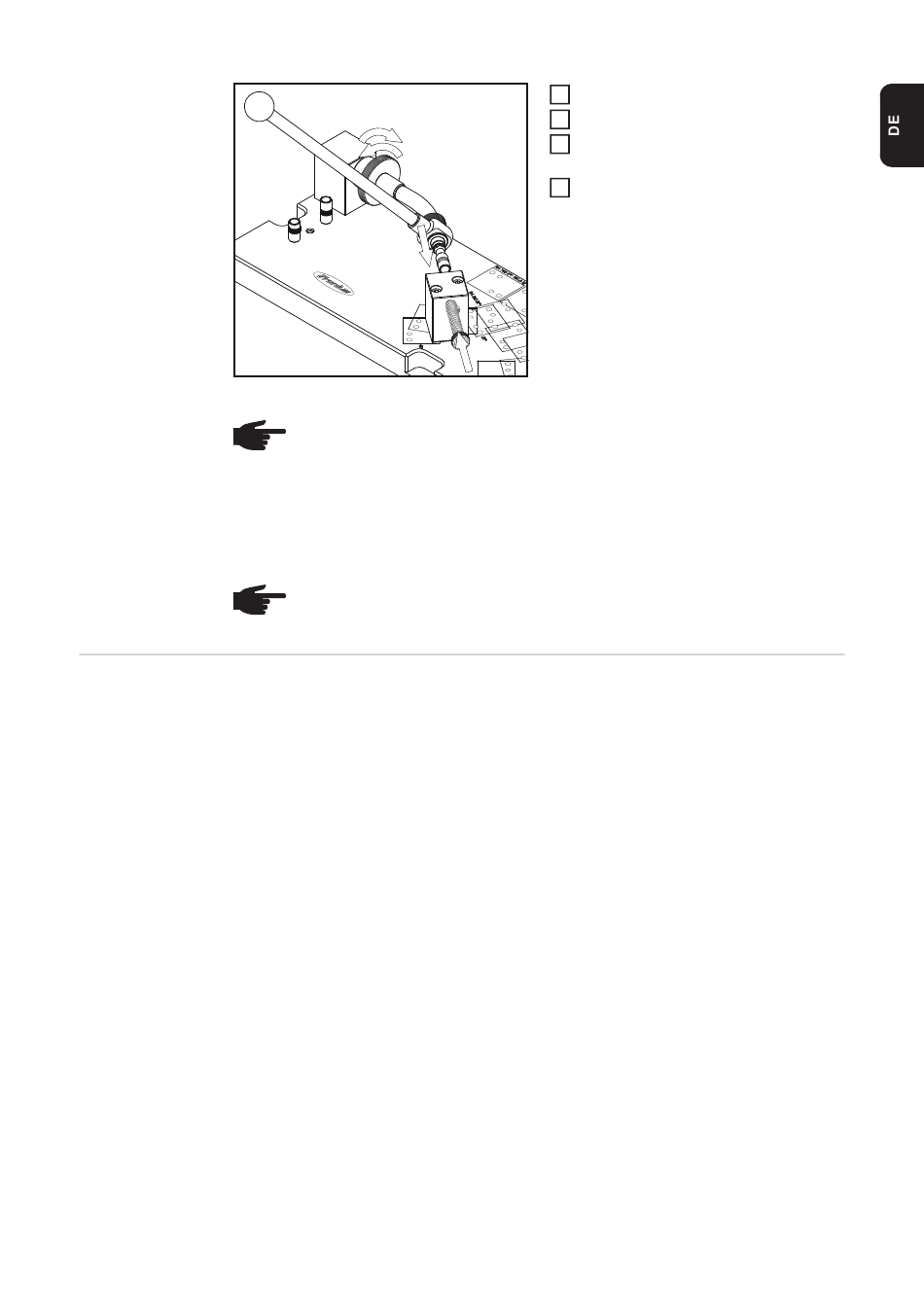

Rohrbogen prüfen
Lässt sich der Pass-Stift nicht leichtgängig in die oder aus der Zentrierhülse bewegen, den
Rohrbogen erneut einrichten.
Abschließende Ist der Rohrbogen in Ordnung:
Tätigkeiten 1.
2.
3.
4.
5.
6.
7.
7.
5.
6.
HINWEIS! Der Rohrbogen ist in Ordnung, wenn:
a) der Pass-Stift der Prüfeinheit leichtgängig und vollständig in die Zentrierhülse
gleitet, und
b) der Pass-Stift nach Loslassen der Feder auf Grund der Federkraft wieder
leichtgängig aus der Zentrierhülse heraus gleitet.
HINWEIS! Bei Maßabweichungen > 5 mm den Rohrbogen nicht mehr selbst ein-
richten! Rohrbogen zur Reparatur an Fronius einsenden.
Richthebel abnehmen
Stützmutter lösen
Rohrbogen von der Prüfvorrichtung Robacta abnehmen
Richthülse vom Rohrbogen abschrauben
Stützmutter abnehmen
Zentrierhülse vom Rohrbogen abschrauben
Verschleißteile entsprechend der Bedienungsanleitung des Schweißbrenners am
Rohrbogen montieren
Stützmutter lösen
5
Richthebel abnehmen
6
Rohrbogen mittels Stützmutter wieder
7
fixieren
Rohrbogen prüfen (siehe auch Bedie-
8
nungsanleitung Prüfvorrichtung Rob-
acta)
8.
