Příprava těla ho-
řáku před seříze-
ním

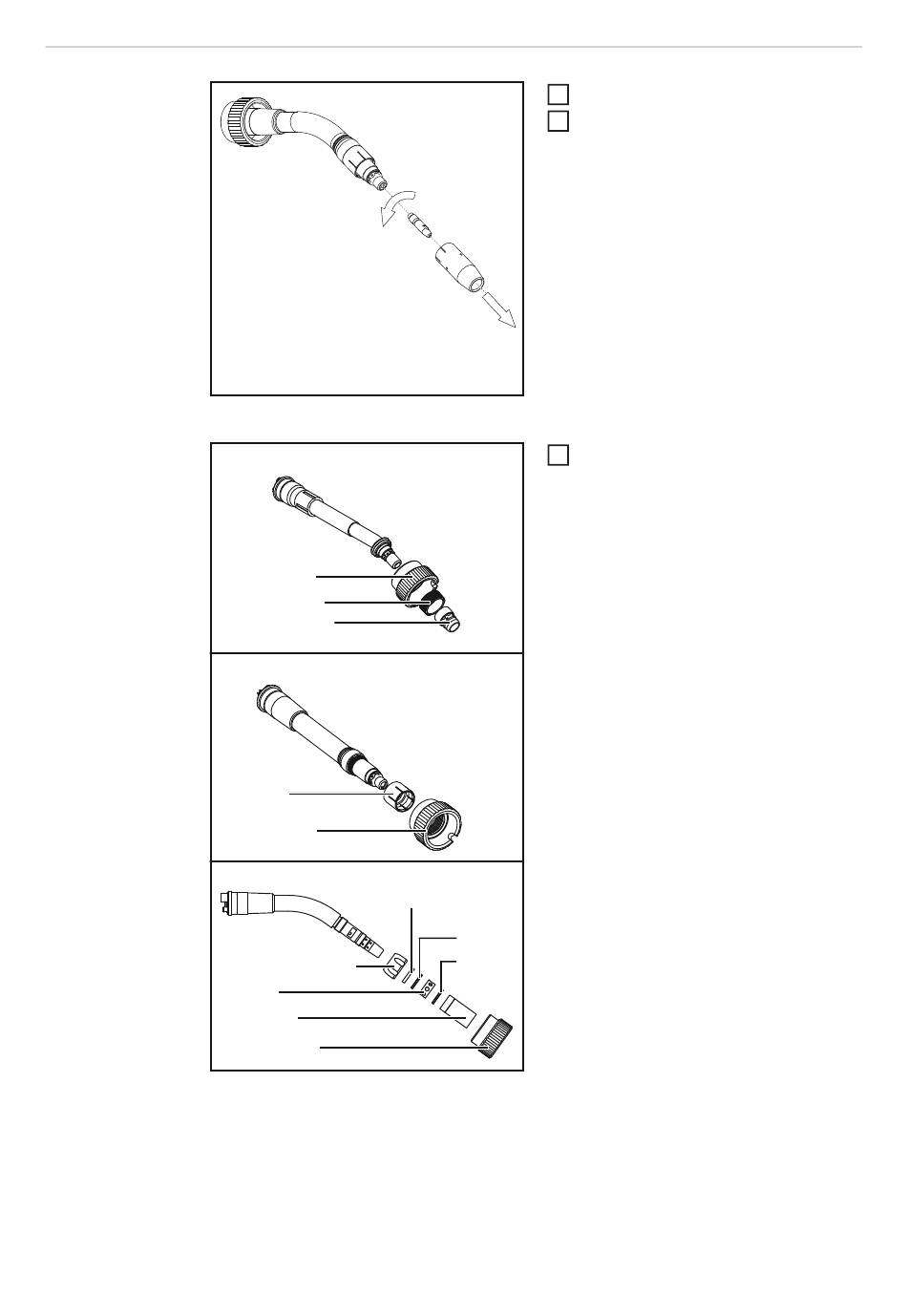

Sejmutí plynové hubice a kontaktní trubice
Odstranění spotřebních dílů
74
Robacta 280
(1)
(2)
(3)
Robacta 300 / 500 / 2500 / 5000
(2)
(1)
Robacta 700
(1)
(4)
(5)
(6)
1
2
3
Robacta 280:
(1)
(2)
(3)
Robacta 300 / 500 / 2500 / 5000:
(1)
(2)
Robacta 700:
(1)
(2)
(3)
(4)
(5)
(6)
(2)
(3)
(3)
Sejměte plynovou hubici.
Odšroubujte kontaktní trubici pomocí
klíče kontaktní trubice:
Kontaktní trubice M6/M8 ... Klíč kon-
taktní trubice SW 7 mm
Kontaktní trubice M10 ... Klíč kontaktní
trubice SW 8 mm
Odstraňte spotřební díly.
Převlečná matice
Úchytná matice
Fixační objímka
Převlečná matice
Fixační objímka
Přední převlečná matice
Mezikroužek
O-kroužek (2x)
Kroužek s otvory
Izolační objímka
Převlečná matice
