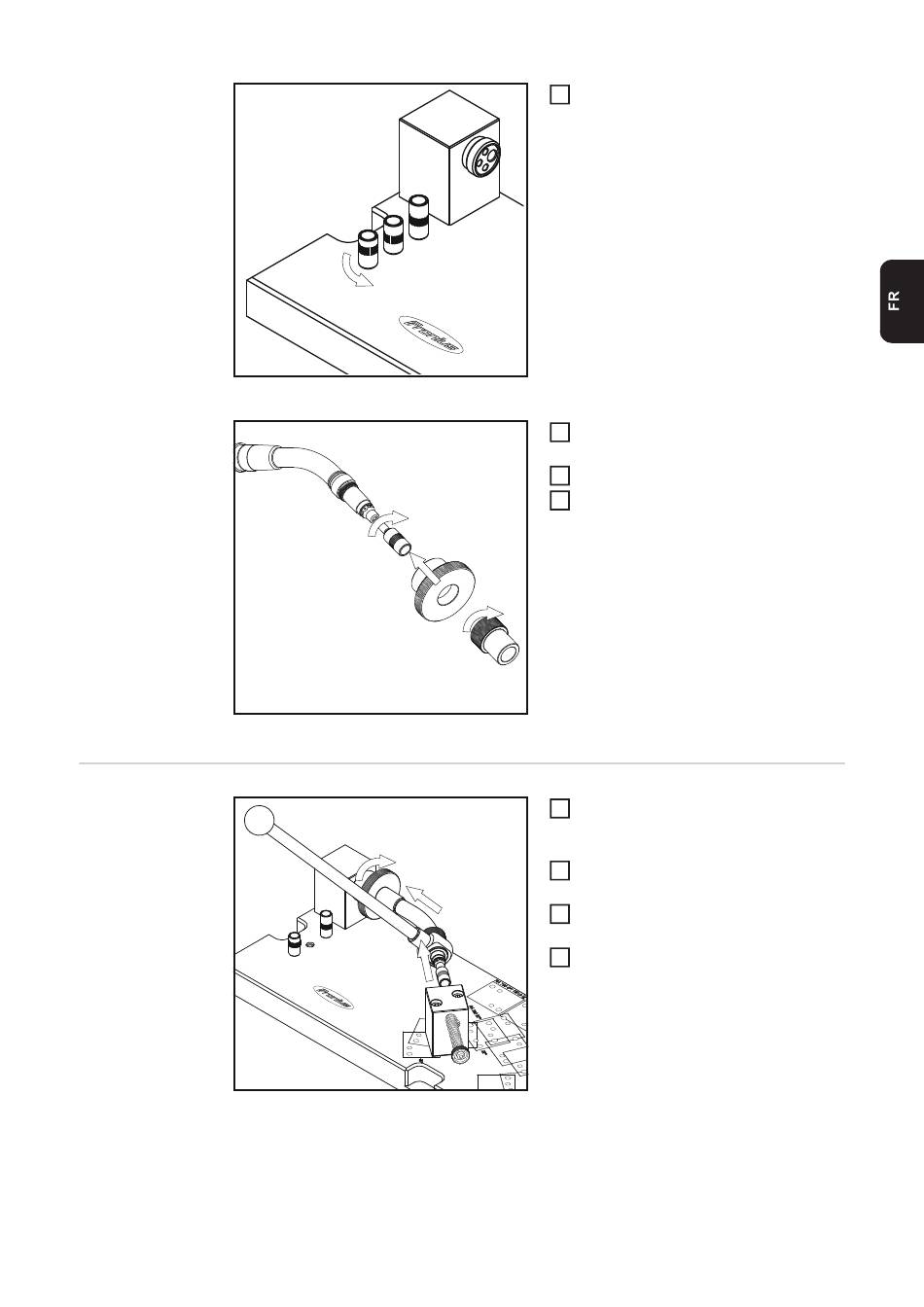

Dévisser la douille de centrage de la plaque de base
Visser la douille de centrage dans le coude
Mise en place du
coude
Placer le coude sur le support pour coude de l'appareil
de contrôle Robacta
5.
6.
7.
2.
1.
3.
Dévisser la douille de centrage de la
4
plaque de base de l'appareil de contrô-
le Robacta :
Douille de centrage M10 pour Robacta
500 et Robacta 700
Douille de centrage M8 pour Robacta
280, Robacta 300 et Robacta 400
Douille de centrage M6 pour Robacta
2500
Visser la douille de centrage dans le
5
coude à la place du tube de contact
Glisser l'écrou-support sur le coude
6
Visser la douille de redressement sur
7
le coude
Placer le coude sur le support pour
1
coude de l'appareil de contrôle Robac-
ta
Fixer le coude au moyen d'un écrou-
2
support
Glisser le levier de redressement au-
3
dessus de la douille de redressement
Mettre en place le coude à l'horizontale
4
et / ou à la verticale
