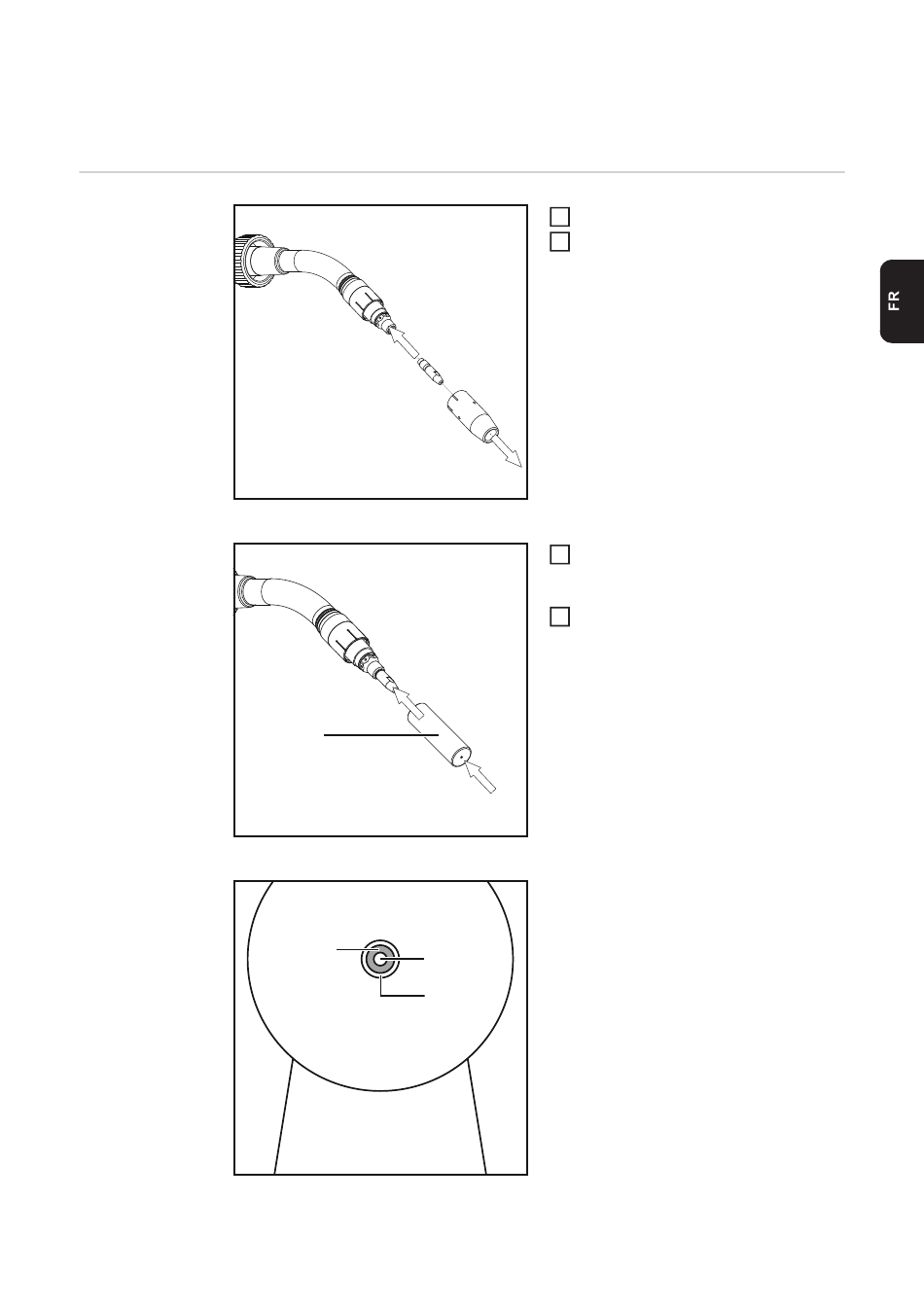

Installer la torche de soudage pour robot refroidie
par eau
Vérifier la douille
filetée et le porte-
buse
Enlever la buse gaz, visser le nouveau tube de contact
Mettre en place le gabarit de centrage
Vérifier la douille filetée / le porte-buse
(2)
(3)
(1)
(2)
(3)
(4)
(5)
Enlever la buse gaz (1)
2
Visser le nouveau tube de contact (2)
3
(1)
Placer le gabarit de centrage (3) du kit
4
d'installation et de contrôle Robacta
adéquat sur la torche de soudage
Vérifier la douille filetée et le porte-bu-
5
se. Sens d'observation pour le contrôle
(4)
(4)
L'orifice du tube de contact doit être en-
tièrement visible à l'intérieur de l'orifice du
gabarit de centrage.
S'il est impossible d'obtenir une position
centrale, remplacer le porte-buse ou la
douille filetée.
Si le porte-buse est soudé, envoyer la tor-
che de soudage chez Fronius pour répara-
tion.
(1) Gabarit de centrage
(2) Tube de contact
(3) Orifice du tube de contact
(4) Orifice du gabarit de centrage
(5) Torche de soudage
