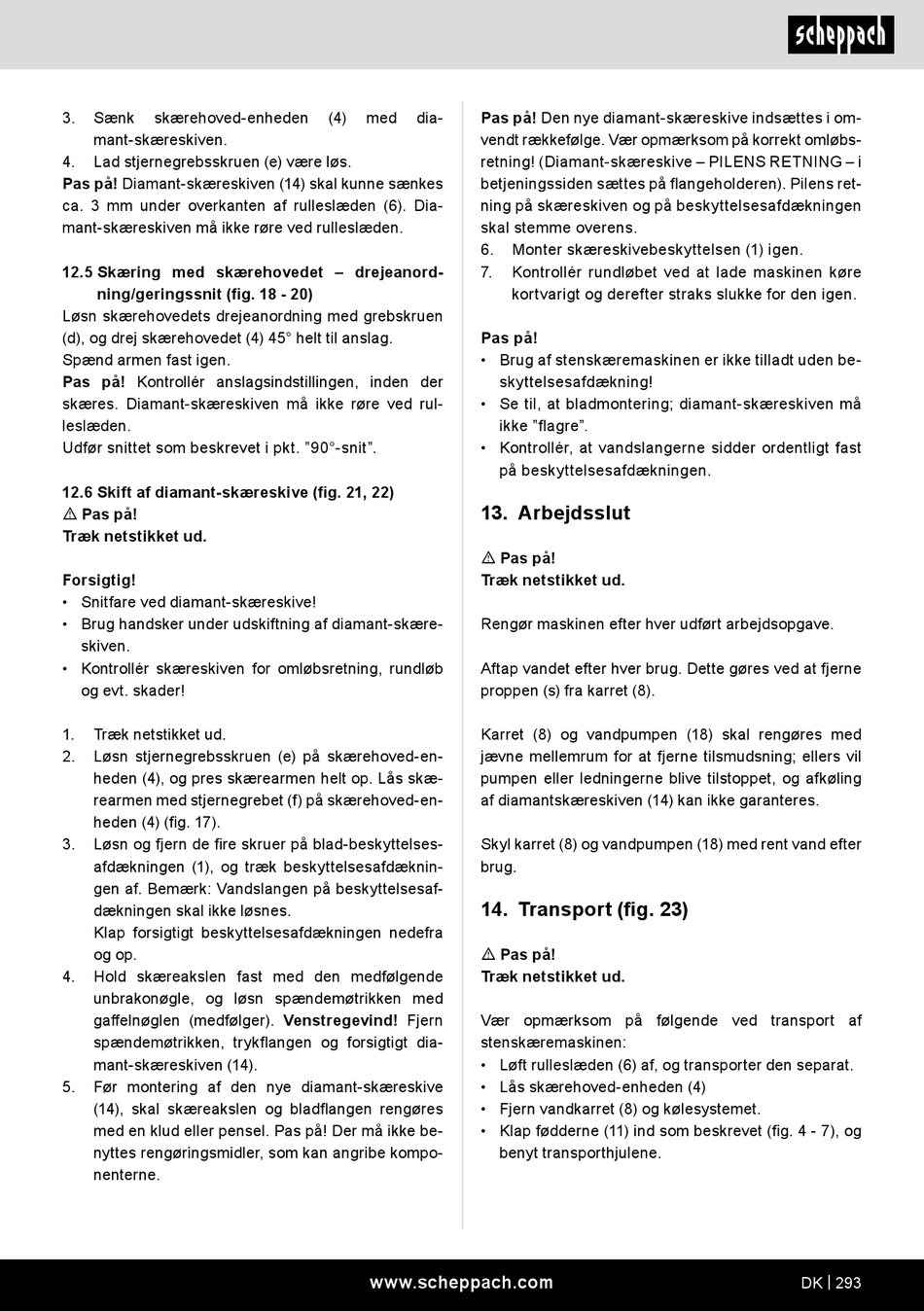

3. Sænk skærehoved-enheden
mant-skæreskiven.
4. Lad stjernegrebsskruen (e) være løs.
Pas på! Diamant-skæreskiven (14) skal kunne sænkes
ca. 3 mm under overkanten af rulleslæden (6). Dia-
mant-skæreskiven må ikke røre ved rulleslæden.
12.5 Skæring med skærehovedet – drejeanord-
ning/geringssnit (fig. 18 - 20)
Løsn skærehovedets drejeanordning med grebskruen
(d), og drej skærehovedet (4) 45° helt til anslag.
Spænd armen fast igen.
Pas på! Kontrollér anslagsindstillingen, inden der
skæres. Diamant-skæreskiven må ikke røre ved rul-
leslæden.
Udfør snittet som beskrevet i pkt. "90°-snit".
12.6 Skift af diamant-skæreskive (fig. 21, 22)
m Pas på!
Træk netstikket ud.
Forsigtig!
• Snitfare ved diamant-skæreskive!
• Brug handsker under udskiftning af diamant-skære-
skiven.
• Kontrollér skæreskiven for omløbsretning, rundløb
og evt. skader!
1. Træk netstikket ud.
2. Løsn stjernegrebsskruen (e) på skærehoved-en-
heden (4), og pres skærearmen helt op. Lås skæ-
rearmen med stjernegrebet (f) på skærehoved-en-
heden (4) (fig. 17).
3. Løsn og fjern de fire skruer på blad-beskyttelses-
afdækningen (1), og træk beskyttelsesafdæknin-
gen af. Bemærk: Vandslangen på beskyttelsesaf-
dækningen skal ikke løsnes.
Klap forsigtigt beskyttelsesafdækningen nedefra
og op.
4. Hold skæreakslen fast med den medfølgende
unbrakonøgle, og løsn spændemøtrikken med
gaffelnøglen (medfølger). Venstregevind! Fjern
spændemøtrikken, trykflangen og forsigtigt dia-
mant-skæreskiven (14).
5. Før montering af den nye diamant-skæreskive
(14), skal skæreakslen og bladflangen rengøres
med en klud eller pensel. Pas på! Der må ikke be-
nyttes rengøringsmidler, som kan angribe kompo-
nenterne.
(4) med dia- Pas på! Den nye diamant-skæreskive indsættes i om-
vendt rækkefølge. Vær opmærksom på korrekt omløbs-
retning! (Diamant-skæreskive – PILENS RETNING – i
betjeningssiden sættes på flangeholderen). Pilens ret-
ning på skæreskiven og på beskyttelsesafdækningen
skal stemme overens.
6.
7.
Pas på!
• Brug af stenskæremaskinen er ikke tilladt uden be-
skyttelsesafdækning!
• Se til, at bladmontering; diamant-skæreskiven må
ikke "flagre".
• Kontrollér, at vandslangerne sidder ordentligt fast
på beskyttelsesafdækningen.
13. Arbejdsslut
m Pas på!
Træk netstikket ud.
Rengør maskinen efter hver udført arbejdsopgave.
Aftap vandet efter hver brug. Dette gøres ved at fjerne
proppen (s) fra karret (8).
Karret (8) og vandpumpen (18) skal rengøres med
jævne mellemrum for at fjerne tilsmudsning; ellers vil
pumpen eller ledningerne blive tilstoppet, og afkøling
af diamantskæreskiven (14) kan ikke garanteres.
Skyl karret (8) og vandpumpen (18) med rent vand efter
brug.
14. Transport (fig. 23)
m Pas på!
Træk netstikket ud.
Vær opmærksom på følgende ved transport af
stenskæremaskinen:
• Løft rulleslæden (6) af, og transporter den separat.
• Lås skærehoved-enheden (4)
• Fjern vandkarret (8) og kølesystemet.
• Klap fødderne (11) ind som beskrevet (fig. 4 - 7), og
benyt transporthjulene.
www.scheppach.com
Monter skæreskivebeskyttelsen (1) igen.
Kontrollér rundløbet ved at lade maskinen køre
kortvarigt og derefter straks slukke for den igen.
