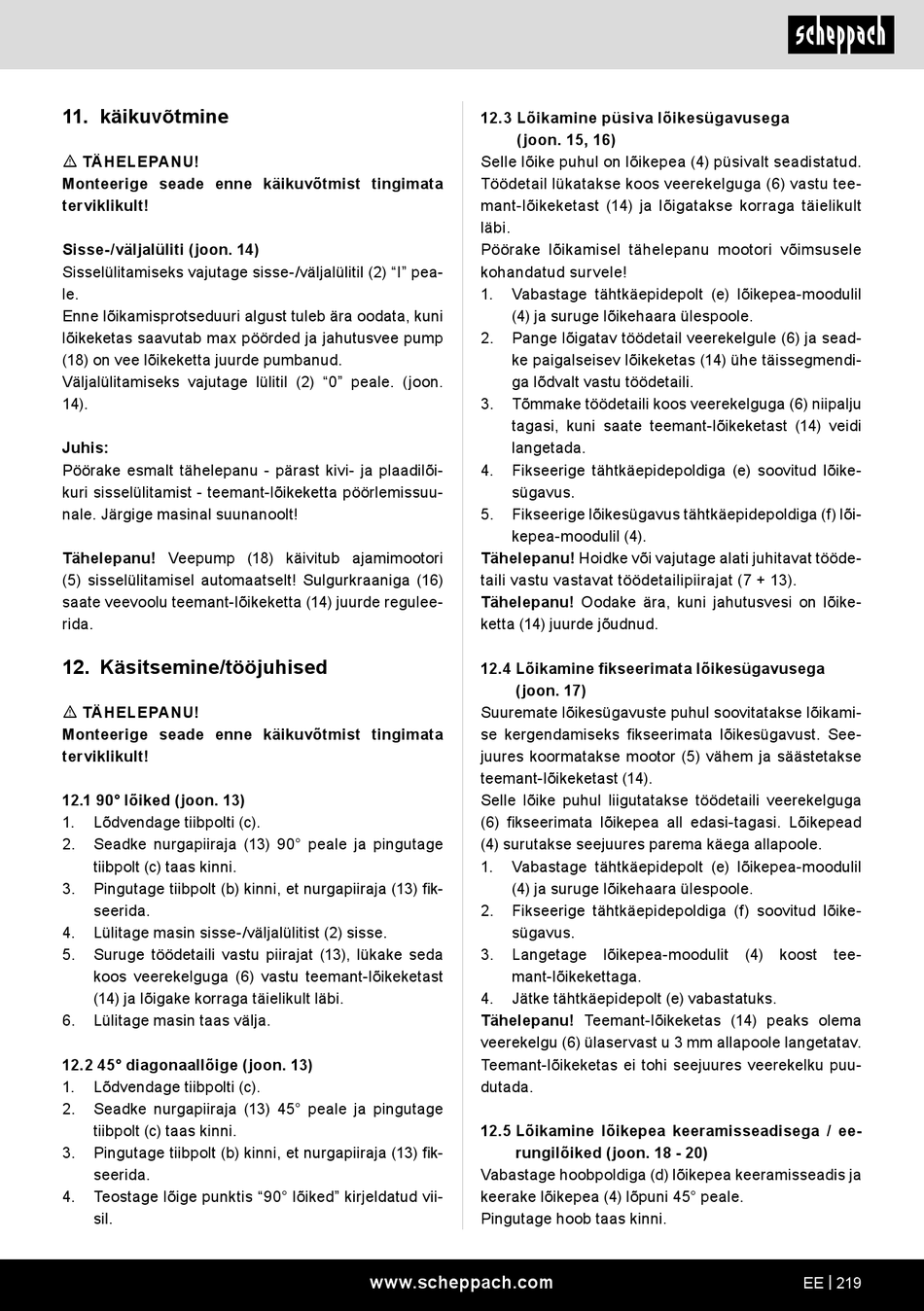

11. käikuvõtmine
m TÄHELEPANU!
Monteerige seade enne käikuvõtmist tingimata
terviklikult!
Sisse-/väljalüliti (joon. 14)
Sisselülitamiseks vajutage sisse-/väljalülitil (2) "I" pea-
le.
Enne lõikamisprotseduuri algust tuleb ära oodata, kuni
lõikeketas saavutab max pöörded ja jahutusvee pump
(18) on vee lõikeketta juurde pumbanud.
Väljalülitamiseks vajutage lülitil (2) "0" peale. (joon.
14).
Juhis:
Pöörake esmalt tähelepanu - pärast kivi- ja plaadilõi-
kuri sisselülitamist - teemant-lõikeketta pöörlemissuu-
nale. Järgige masinal suunanoolt!
Tähelepanu! Veepump (18) käivitub ajamimootori
(5) sisselülitamisel automaatselt! Sulgurkraaniga (16)
saate veevoolu teemant-lõikeketta (14) juurde regulee-
rida.
12. Käsitsemine/tööjuhised
m TÄHELEPANU!
Monteerige seade enne käikuvõtmist tingimata
terviklikult!
12.1 90° lõiked (joon. 13)
1. Lõdvendage tiibpolti (c).
2. Seadke nurgapiiraja (13) 90° peale ja pingutage
tiibpolt (c) taas kinni.
3. Pingutage tiibpolt (b) kinni, et nurgapiiraja (13) fik-
seerida.
4. Lülitage masin sisse-/väljalülitist (2) sisse.
5. Suruge töödetaili vastu piirajat (13), lükake seda
koos veerekelguga (6) vastu teemant-lõikeketast
(14) ja lõigake korraga täielikult läbi.
6. Lülitage masin taas välja.
12.2 45° diagonaallõige (joon. 13)
1. Lõdvendage tiibpolti (c).
2. Seadke nurgapiiraja (13) 45° peale ja pingutage
tiibpolt (c) taas kinni.
3. Pingutage tiibpolt (b) kinni, et nurgapiiraja (13) fik-
seerida.
4. Teostage lõige punktis "90° lõiked" kirjeldatud vii-
sil.
12.3 Lõikamine püsiva lõikesügavusega
(joon. 15, 16)
Selle lõike puhul on lõikepea (4) püsivalt seadistatud.
Töödetail lükatakse koos veerekelguga (6) vastu tee-
mant-lõikeketast (14) ja lõigatakse korraga täielikult
läbi.
Pöörake lõikamisel tähelepanu mootori võimsusele
kohandatud survele!
1. Vabastage tähtkäepidepolt (e) lõikepea-moodulil
(4) ja suruge lõikehaara ülespoole.
2. Pange lõigatav töödetail veerekelgule (6) ja sead-
ke paigalseisev lõikeketas (14) ühe täissegmendi-
ga lõdvalt vastu töödetaili.
3. Tõmmake töödetaili koos veerekelguga (6) niipalju
tagasi, kuni saate teemant-lõikeketast (14) veidi
langetada.
4. Fikseerige tähtkäepidepoldiga (e) soovitud lõike-
sügavus.
5. Fikseerige lõikesügavus tähtkäepidepoldiga (f) lõi-
kepea-moodulil (4).
Tähelepanu! Hoidke või vajutage alati juhitavat tööde-
taili vastu vastavat töödetailipiirajat (7 + 13).
Tähelepanu! Oodake ära, kuni jahutusvesi on lõike-
ketta (14) juurde jõudnud.
12.4 Lõikamine fikseerimata lõikesügavusega
(joon. 17)
Suuremate lõikesügavuste puhul soovitatakse lõikami-
se kergendamiseks fikseerimata lõikesügavust. See-
juures koormatakse mootor (5) vähem ja säästetakse
teemant-lõikeketast (14).
Selle lõike puhul liigutatakse töödetaili veerekelguga
(6) fikseerimata lõikepea all edasi-tagasi. Lõikepead
(4) surutakse seejuures parema käega allapoole.
1. Vabastage tähtkäepidepolt (e) lõikepea-moodulil
(4) ja suruge lõikehaara ülespoole.
2. Fikseerige tähtkäepidepoldiga (f) soovitud lõike-
sügavus.
3. Langetage
mant-lõikekettaga.
4. Jätke tähtkäepidepolt (e) vabastatuks.
Tähelepanu! Teemant-lõikeketas (14) peaks olema
veerekelgu (6) ülaservast u 3 mm allapoole langetatav.
Teemant-lõikeketas ei tohi seejuures veerekelku puu-
dutada.
12.5 Lõikamine lõikepea keeramisseadisega / ee-
rungilõiked (joon. 18 - 20)
Vabastage hoobpoldiga (d) lõikepea keeramisseadis ja
keerake lõikepea (4) lõpuni 45° peale.
Pingutage hoob taas kinni.
