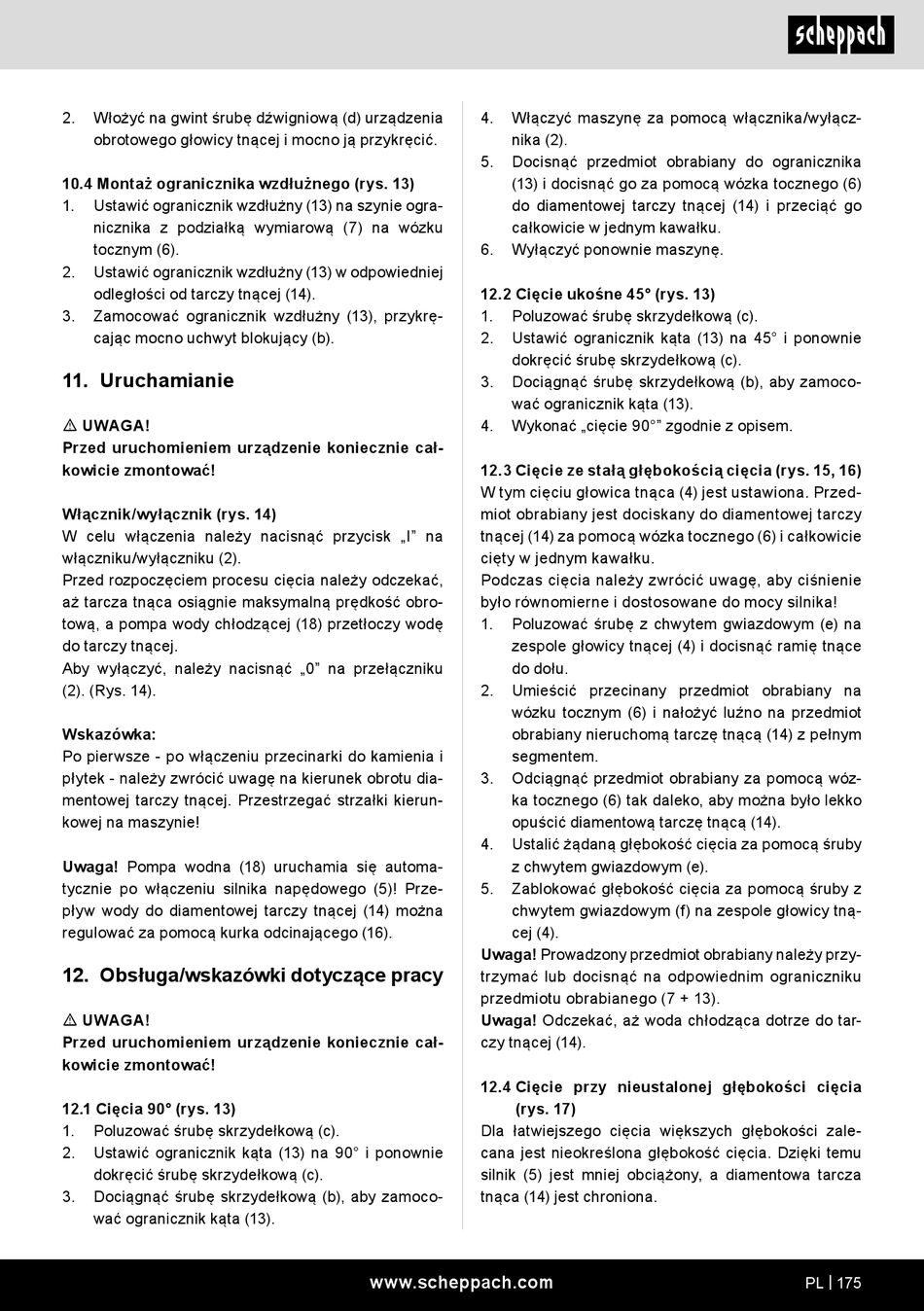

2.
Włożyć na gwint śrubę dźwigniową (d) urządzenia
obrotowego głowicy tnącej i mocno ją przykręcić.
10.4 Montaż ogranicznika wzdłużnego (rys. 13)
1.
Ustawić ogranicznik wzdłużny (13) na szynie ogra-
nicznika z podziałką wymiarową (7) na wózku
tocznym (6).
2.
Ustawić ogranicznik wzdłużny (13) w odpowiedniej
odległości od tarczy tnącej (14).
3.
Zamocować ogranicznik wzdłużny (13), przykrę-
cając mocno uchwyt blokujący (b).
11. Uruchamianie
m UWAGA!
Przed uruchomieniem urządzenie koniecznie cał-
kowicie zmontować!
Włącznik/wyłącznik (rys. 14)
W celu włączenia należy nacisnąć przycisk „I" na
włączniku/wyłączniku (2).
Przed rozpoczęciem procesu cięcia należy odczekać,
aż tarcza tnąca osiągnie maksymalną prędkość obro-
tową, a pompa wody chłodzącej (18) przetłoczy wodę
do tarczy tnącej.
Aby wyłączyć, należy nacisnąć „0" na przełączniku
(2). (Rys. 14).
Wskazówka:
Po pierwsze - po włączeniu przecinarki do kamienia i
płytek - należy zwrócić uwagę na kierunek obrotu dia-
mentowej tarczy tnącej. Przestrzegać strzałki kierun-
kowej na maszynie!
Uwaga! Pompa wodna (18) uruchamia się automa-
tycznie po włączeniu silnika napędowego (5)! Prze-
pływ wody do diamentowej tarczy tnącej (14) można
regulować za pomocą kurka odcinającego (16).
12. Obsługa/wskazówki dotyczące pracy
m UWAGA!
Przed uruchomieniem urządzenie koniecznie cał-
kowicie zmontować!
12.1 Cięcia 90° (rys. 13)
1.
Poluzować śrubę skrzydełkową (c).
2.
Ustawić ogranicznik kąta (13) na 90° i ponownie
dokręcić śrubę skrzydełkową (c).
3.
Dociągnąć śrubę skrzydełkową (b), aby zamoco-
wać ogranicznik kąta (13).
4.
Włączyć maszynę za pomocą włącznika/wyłącz-
nika (2).
5.
Docisnąć przedmiot obrabiany do ogranicznika
(13) i docisnąć go za pomocą wózka tocznego (6)
do diamentowej tarczy tnącej (14) i przeciąć go
całkowicie w jednym kawałku.
6.
Wyłączyć ponownie maszynę.
12.2 Cięcie ukośne 45° (rys. 13)
1.
Poluzować śrubę skrzydełkową (c).
2.
Ustawić ogranicznik kąta (13) na 45° i ponownie
dokręcić śrubę skrzydełkową (c).
3.
Dociągnąć śrubę skrzydełkową (b), aby zamoco-
wać ogranicznik kąta (13).
4.
Wykonać „cięcie 90°" zgodnie z opisem.
12.3 Cięcie ze stałą głębokością cięcia (rys. 15, 16)
W tym cięciu głowica tnąca (4) jest ustawiona. Przed-
miot obrabiany jest dociskany do diamentowej tarczy
tnącej (14) za pomocą wózka tocznego (6) i całkowicie
cięty w jednym kawałku.
Podczas cięcia należy zwrócić uwagę, aby ciśnienie
było równomierne i dostosowane do mocy silnika!
1.
Poluzować śrubę z chwytem gwiazdowym (e) na
zespole głowicy tnącej (4) i docisnąć ramię tnące
do dołu.
2.
Umieścić przecinany przedmiot obrabiany na
wózku tocznym (6) i nałożyć luźno na przedmiot
obrabiany nieruchomą tarczę tnącą (14) z pełnym
segmentem.
3.
Odciągnąć przedmiot obrabiany za pomocą wóz-
ka tocznego (6) tak daleko, aby można było lekko
opuścić diamentową tarczę tnącą (14).
4.
Ustalić żądaną głębokość cięcia za pomocą śruby
z chwytem gwiazdowym (e).
5.
Zablokować głębokość cięcia za pomocą śruby z
chwytem gwiazdowym (f) na zespole głowicy tną-
cej (4).
Uwaga! Prowadzony przedmiot obrabiany należy przy-
trzymać lub docisnąć na odpowiednim ograniczniku
przedmiotu obrabianego (7 + 13).
Uwaga! Odczekać, aż woda chłodząca dotrze do tar-
czy tnącej (14).
12.4 Cięcie przy nieustalonej głębokości cięcia
(rys. 17)
Dla łatwiejszego cięcia większych głębokości zale-
cana jest nieokreślona głębokość cięcia. Dzięki temu
silnik (5) jest mniej obciążony, a diamentowa tarcza
tnąca (14) jest chroniona.
