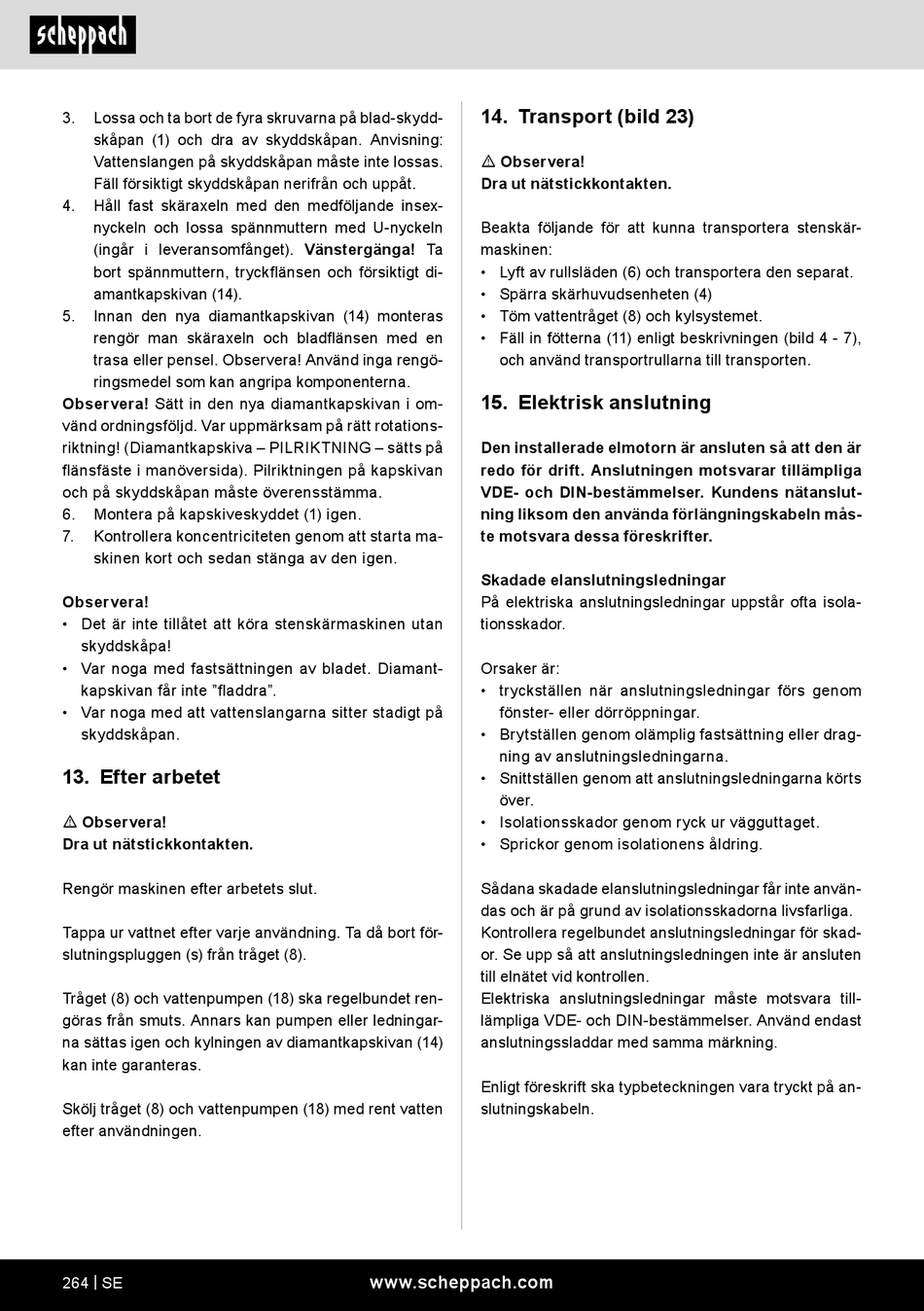

3. Lossa och ta bort de fyra skruvarna på blad-skydd-
skåpan (1) och dra av skyddskåpan. Anvisning:
Vattenslangen på skyddskåpan måste inte lossas.
Fäll försiktigt skyddskåpan nerifrån och uppåt.
4. Håll fast skäraxeln med den medföljande insex-
nyckeln och lossa spännmuttern med U-nyckeln
(ingår i leveransomfånget). Vänstergänga! Ta
bort spännmuttern, tryckflänsen och försiktigt di-
amantkapskivan (14).
5. Innan den nya diamantkapskivan (14) monteras
rengör man skäraxeln och bladflänsen med en
trasa eller pensel. Observera! Använd inga rengö-
ringsmedel som kan angripa komponenterna.
Observera! Sätt in den nya diamantkapskivan i om-
vänd ordningsföljd. Var uppmärksam på rätt rotations-
riktning! (Diamantkapskiva – PILRIKTNING – sätts på
flänsfäste i manöversida). Pilriktningen på kapskivan
och på skyddskåpan måste överensstämma.
6. Montera på kapskiveskyddet (1) igen.
7. Kontrollera koncentriciteten genom att starta ma-
skinen kort och sedan stänga av den igen.
Observera!
• Det är inte tillåtet att köra stenskärmaskinen utan
skyddskåpa!
• Var noga med fastsättningen av bladet. Diamant-
kapskivan får inte "fladdra".
• Var noga med att vattenslangarna sitter stadigt på
skyddskåpan.
13. Efter arbetet
m Observera!
Dra ut nätstickkontakten.
Rengör maskinen efter arbetets slut.
Tappa ur vattnet efter varje användning. Ta då bort för-
slutningspluggen (s) från tråget (8).
Tråget (8) och vattenpumpen (18) ska regelbundet ren-
göras från smuts. Annars kan pumpen eller ledningar-
na sättas igen och kylningen av diamantkapskivan (14)
kan inte garanteras.
Skölj tråget (8) och vattenpumpen (18) med rent vatten
efter användningen.
264 | SE
14. Transport (bild 23)
m Observera!
Dra ut nätstickkontakten.
Beakta följande för att kunna transportera stenskär-
maskinen:
• Lyft av rullsläden (6) och transportera den separat.
• Spärra skärhuvudsenheten (4)
• Töm vattentråget (8) och kylsystemet.
• Fäll in fötterna (11) enligt beskrivningen (bild 4 - 7),
och använd transportrullarna till transporten.
15. Elektrisk anslutning
Den installerade elmotorn är ansluten så att den är
redo för drift. Anslutningen motsvarar tillämpliga
VDE- och DIN-bestämmelser. Kundens nätanslut-
ning liksom den använda förlängningskabeln mås-
te motsvara dessa föreskrifter.
Skadade elanslutningsledningar
På elektriska anslutningsledningar uppstår ofta isola-
tionsskador.
Orsaker är:
• tryckställen när anslutningsledningar förs genom
fönster- eller dörröppningar.
• Brytställen genom olämplig fastsättning eller drag-
ning av anslutningsledningarna.
• Snittställen genom att anslutningsledningarna körts
över.
• Isolationsskador genom ryck ur vägguttaget.
• Sprickor genom isolationens åldring.
Sådana skadade elanslutningsledningar får inte använ-
das och är på grund av isolationsskadorna livsfarliga.
Kontrollera regelbundet anslutningsledningar för skad-
or. Se upp så att anslutningsledningen inte är ansluten
till elnätet vid kontrollen.
Elektriska anslutningsledningar måste motsvara till-
lämpliga VDE- och DIN-bestämmelser. Använd endast
anslutningssladdar med samma märkning.
Enligt föreskrift ska typbeteckningen vara tryckt på an-
slutningskabeln.
