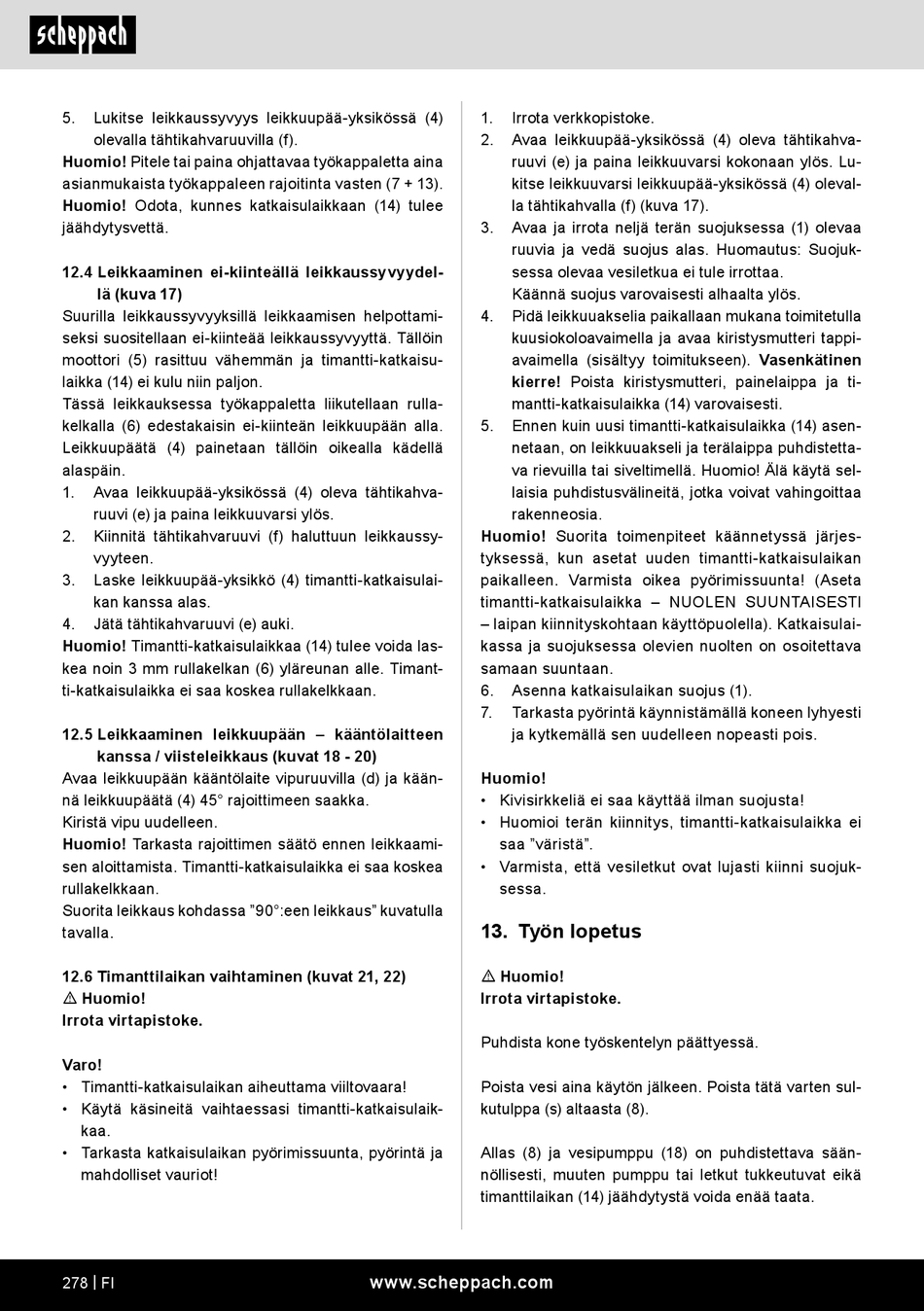

5. Lukitse leikkaussyvyys leikkuupää-yksikössä (4)
olevalla tähtikahvaruuvilla (f).
Huomio! Pitele tai paina ohjattavaa työkappaletta aina
asianmukaista työkappaleen rajoitinta vasten (7 + 13).
Huomio! Odota, kunnes katkaisulaikkaan (14) tulee
jäähdytysvettä.
12.4 Leikkaaminen ei-kiinteällä leikkaussyvyydel-
lä (kuva 17)
Suurilla leikkaussyvyyksillä leikkaamisen helpottami-
seksi suositellaan ei-kiinteää leikkaussyvyyttä. Tällöin
moottori (5) rasittuu vähemmän ja timantti-katkaisu-
laikka (14) ei kulu niin paljon.
Tässä leikkauksessa työkappaletta liikutellaan rulla-
kelkalla (6) edestakaisin ei-kiinteän leikkuupään alla.
Leikkuupäätä (4) painetaan tällöin oikealla kädellä
alaspäin.
1. Avaa leikkuupää-yksikössä (4) oleva tähtikahva-
ruuvi (e) ja paina leikkuuvarsi ylös.
2. Kiinnitä tähtikahvaruuvi (f) haluttuun leikkaussy-
vyyteen.
3. Laske leikkuupää-yksikkö (4) timantti-katkaisulai-
kan kanssa alas.
4. Jätä tähtikahvaruuvi (e) auki.
Huomio! Timantti-katkaisulaikkaa (14) tulee voida las-
kea noin 3 mm rullakelkan (6) yläreunan alle. Timant-
ti-katkaisulaikka ei saa koskea rullakelkkaan.
12.5 Leikkaaminen leikkuupään – kääntölaitteen
kanssa / viisteleikkaus (kuvat 18 - 20)
Avaa leikkuupään kääntölaite vipuruuvilla (d) ja kään-
nä leikkuupäätä (4) 45° rajoittimeen saakka.
Kiristä vipu uudelleen.
Huomio! Tarkasta rajoittimen säätö ennen leikkaami-
sen aloittamista. Timantti-katkaisulaikka ei saa koskea
rullakelkkaan.
Suorita leikkaus kohdassa "90°:een leikkaus" kuvatulla
tavalla.
12.6 Timanttilaikan vaihtaminen (kuvat 21, 22)
m Huomio!
Irrota virtapistoke.
Varo!
• Timantti-katkaisulaikan aiheuttama viiltovaara!
• Käytä käsineitä vaihtaessasi timantti-katkaisulaik-
kaa.
• Tarkasta katkaisulaikan pyörimissuunta, pyörintä ja
mahdolliset vauriot!
278 | FI
1. Irrota verkkopistoke.
2. Avaa leikkuupää-yksikössä (4) oleva tähtikahva-
ruuvi (e) ja paina leikkuuvarsi kokonaan ylös. Lu-
kitse leikkuuvarsi leikkuupää-yksikössä (4) oleval-
la tähtikahvalla (f) (kuva 17).
3. Avaa ja irrota neljä terän suojuksessa (1) olevaa
ruuvia ja vedä suojus alas. Huomautus: Suojuk-
sessa olevaa vesiletkua ei tule irrottaa.
Käännä suojus varovaisesti alhaalta ylös.
4. Pidä leikkuuakselia paikallaan mukana toimitetulla
kuusiokoloavaimella ja avaa kiristysmutteri tappi-
avaimella (sisältyy toimitukseen). Vasenkätinen
kierre! Poista kiristysmutteri, painelaippa ja ti-
mantti-katkaisulaikka (14) varovaisesti.
5. Ennen kuin uusi timantti-katkaisulaikka (14) asen-
netaan, on leikkuuakseli ja terälaippa puhdistetta-
va rievuilla tai siveltimellä. Huomio! Älä käytä sel-
laisia puhdistusvälineitä, jotka voivat vahingoittaa
rakenneosia.
Huomio! Suorita toimenpiteet käännetyssä järjes-
tyksessä, kun asetat uuden timantti-katkaisulaikan
paikalleen. Varmista oikea pyörimissuunta! (Aseta
timantti-katkaisulaikka – NUOLEN SUUNTAISESTI
– laipan kiinnityskohtaan käyttöpuolella). Katkaisulai-
kassa ja suojuksessa olevien nuolten on osoitettava
samaan suuntaan.
6. Asenna katkaisulaikan suojus (1).
7. Tarkasta pyörintä käynnistämällä koneen lyhyesti
ja kytkemällä sen uudelleen nopeasti pois.
Huomio!
• Kivisirkkeliä ei saa käyttää ilman suojusta!
• Huomioi terän kiinnitys, timantti-katkaisulaikka ei
saa "väristä".
• Varmista, että vesiletkut ovat lujasti kiinni suojuk-
sessa.
13. Työn lopetus
m Huomio!
Irrota virtapistoke.
Puhdista kone työskentelyn päättyessä.
Poista vesi aina käytön jälkeen. Poista tätä varten sul-
kutulppa (s) altaasta (8).
Allas (8) ja vesipumppu (18) on puhdistettava sään-
nöllisesti, muuten pumppu tai letkut tukkeutuvat eikä
timanttilaikan (14) jäähdytystä voida enää taata.
