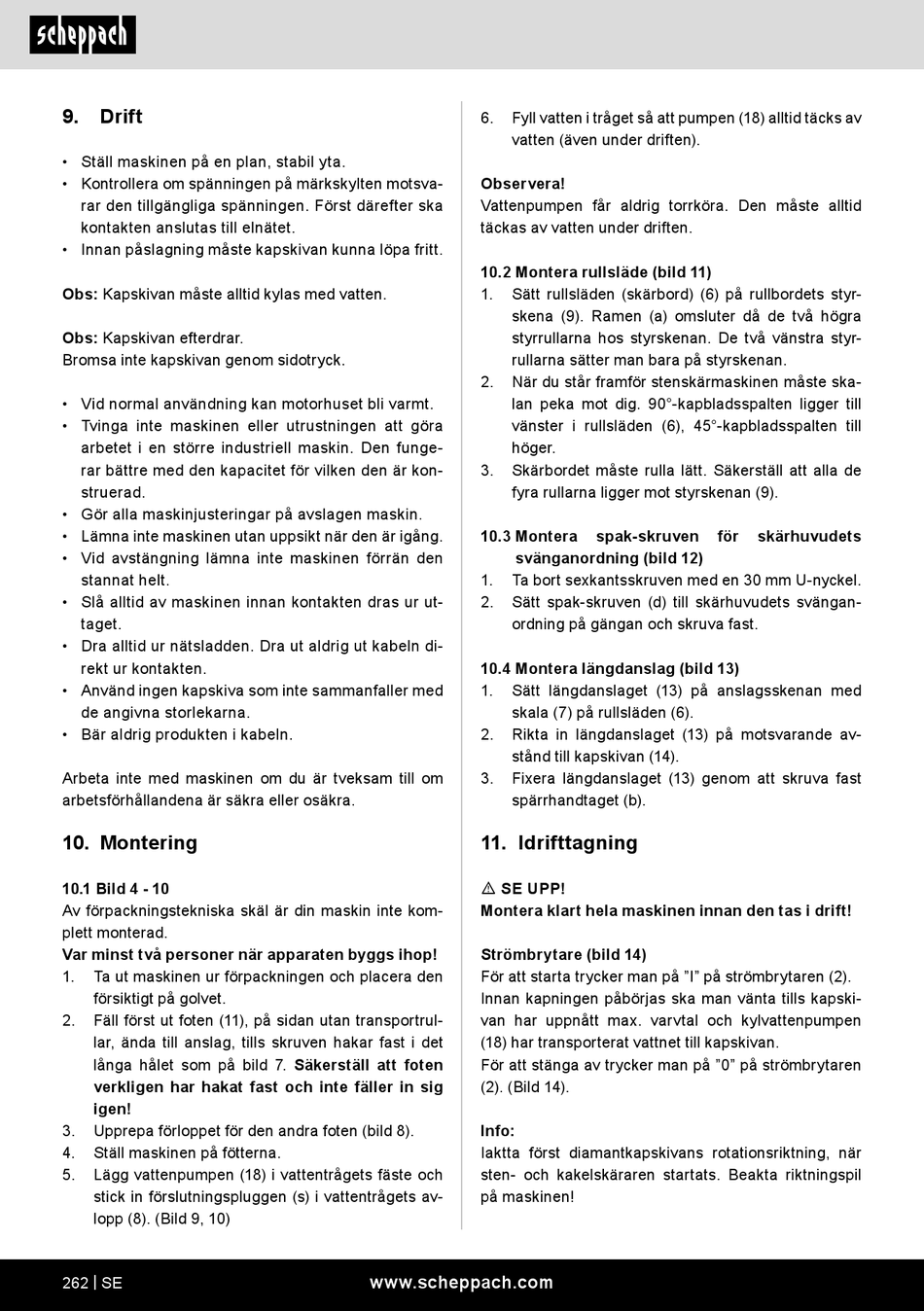

9. Drift
• Ställ maskinen på en plan, stabil yta.
• Kontrollera om spänningen på märkskylten motsva-
rar den tillgängliga spänningen. Först därefter ska
kontakten anslutas till elnätet.
• Innan påslagning måste kapskivan kunna löpa fritt.
Obs: Kapskivan måste alltid kylas med vatten.
Obs: Kapskivan efterdrar.
Bromsa inte kapskivan genom sidotryck.
• Vid normal användning kan motorhuset bli varmt.
• Tvinga inte maskinen eller utrustningen att göra
arbetet i en större industriell maskin. Den funge-
rar bättre med den kapacitet för vilken den är kon-
struerad.
• Gör alla maskinjusteringar på avslagen maskin.
• Lämna inte maskinen utan uppsikt när den är igång.
• Vid avstängning lämna inte maskinen förrän den
stannat helt.
• Slå alltid av maskinen innan kontakten dras ur ut-
taget.
• Dra alltid ur nätsladden. Dra ut aldrig ut kabeln di-
rekt ur kontakten.
• Använd ingen kapskiva som inte sammanfaller med
de angivna storlekarna.
• Bär aldrig produkten i kabeln.
Arbeta inte med maskinen om du är tveksam till om
arbetsförhållandena är säkra eller osäkra.
10. Montering
10.1 Bild 4 - 10
Av förpackningstekniska skäl är din maskin inte kom-
plett monterad.
Var minst två personer när apparaten byggs ihop!
1. Ta ut maskinen ur förpackningen och placera den
försiktigt på golvet.
2. Fäll först ut foten (11), på sidan utan transportrul-
lar, ända till anslag, tills skruven hakar fast i det
långa hålet som på bild 7. Säkerställ att foten
verkligen har hakat fast och inte fäller in sig
igen!
3. Upprepa förloppet för den andra foten (bild 8).
4. Ställ maskinen på fötterna.
5. Lägg vattenpumpen (18) i vattentrågets fäste och
stick in förslutningspluggen (s) i vattentrågets av-
lopp (8). (Bild 9, 10)
262 | SE
6. Fyll vatten i tråget så att pumpen (18) alltid täcks av
vatten (även under driften).
Observera!
Vattenpumpen får aldrig torrköra. Den måste alltid
täckas av vatten under driften.
10.2 Montera rullsläde (bild 11)
1. Sätt rullsläden (skärbord) (6) på rullbordets styr-
skena (9). Ramen (a) omsluter då de två högra
styrrullarna hos styrskenan. De två vänstra styr-
rullarna sätter man bara på styrskenan.
2. När du står framför stenskärmaskinen måste ska-
lan peka mot dig. 90°-kapbladsspalten ligger till
vänster i rullsläden (6), 45°-kapbladsspalten till
höger.
3. Skärbordet måste rulla lätt. Säkerställ att alla de
fyra rullarna ligger mot styrskenan (9).
10.3 Montera
svänganordning (bild 12)
1. Ta bort sexkantsskruven med en 30 mm U-nyckel.
2. Sätt spak-skruven (d) till skärhuvudets svängan-
ordning på gängan och skruva fast.
10.4 Montera längdanslag (bild 13)
1. Sätt längdanslaget (13) på anslagsskenan med
skala (7) på rullsläden (6).
2. Rikta in längdanslaget (13) på motsvarande av-
stånd till kapskivan (14).
3. Fixera längdanslaget (13) genom att skruva fast
spärrhandtaget (b).
11. Idrifttagning
m SE UPP!
Montera klart hela maskinen innan den tas i drift!
Strömbrytare (bild 14)
För att starta trycker man på "I" på strömbrytaren (2).
Innan kapningen påbörjas ska man vänta tills kapski-
van har uppnått max. varvtal och kylvattenpumpen
(18) har transporterat vattnet till kapskivan.
För att stänga av trycker man på "0" på strömbrytaren
(2). (Bild 14).
Info:
Iaktta först diamantkapskivans rotationsriktning, när
sten- och kakelskäraren startats. Beakta riktningspil
på maskinen!
