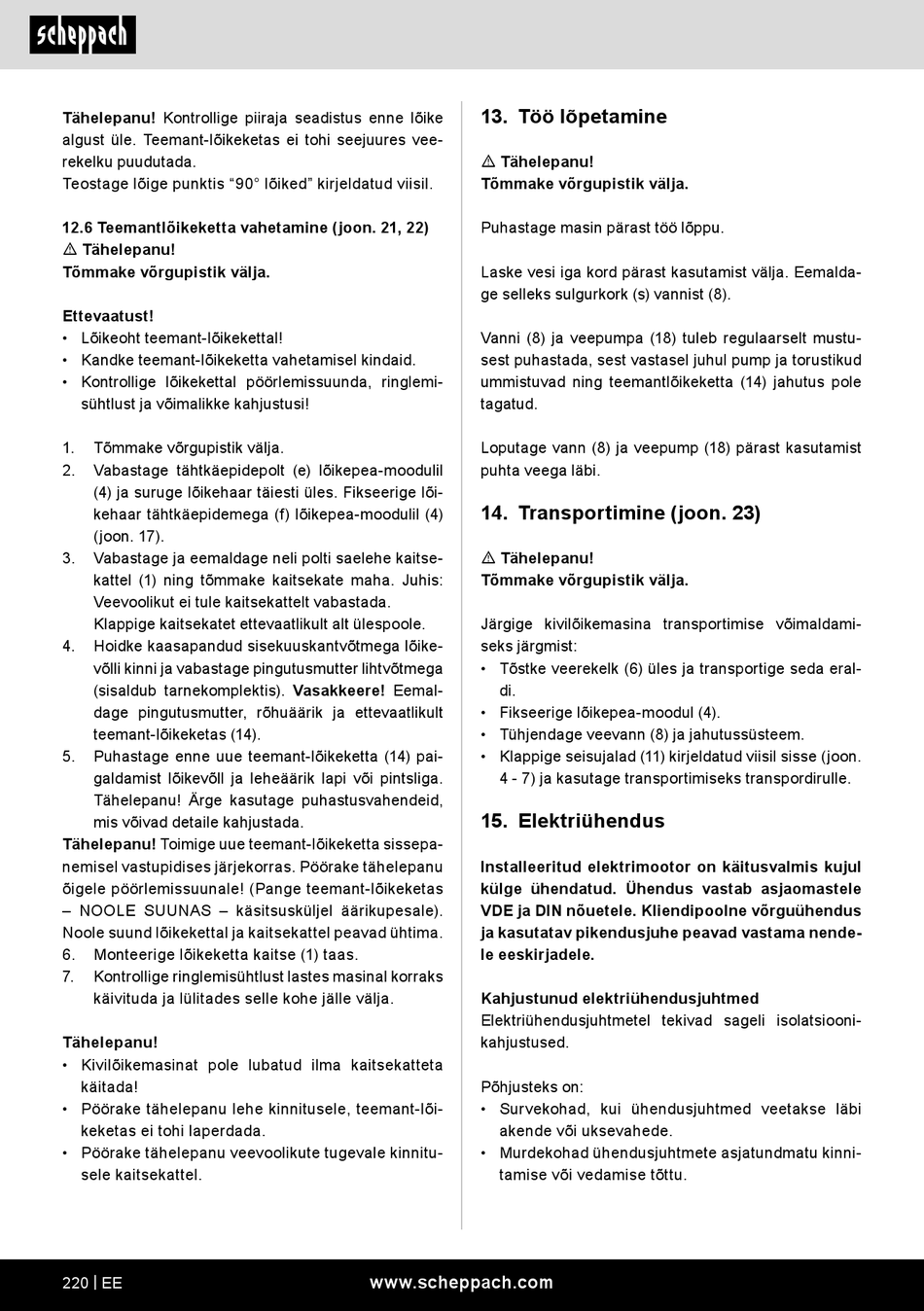

Tähelepanu! Kontrollige piiraja seadistus enne lõike
algust üle. Teemant-lõikeketas ei tohi seejuures vee-
rekelku puudutada.
Teostage lõige punktis "90° lõiked" kirjeldatud viisil.
12.6 Teemantlõikeketta vahetamine (joon. 21, 22)
m Tähelepanu!
Tõmmake võrgupistik välja.
Ettevaatust!
• Lõikeoht teemant-lõikekettal!
• Kandke teemant-lõikeketta vahetamisel kindaid.
• Kontrollige lõikekettal pöörlemissuunda, ringlemi-
sühtlust ja võimalikke kahjustusi!
1. Tõmmake võrgupistik välja.
2. Vabastage tähtkäepidepolt (e) lõikepea-moodulil
(4) ja suruge lõikehaar täiesti üles. Fikseerige lõi-
kehaar tähtkäepidemega (f) lõikepea-moodulil (4)
(joon. 17).
3. Vabastage ja eemaldage neli polti saelehe kaitse-
kattel (1) ning tõmmake kaitsekate maha. Juhis:
Veevoolikut ei tule kaitsekattelt vabastada.
Klappige kaitsekatet ettevaatlikult alt ülespoole.
4. Hoidke kaasapandud sisekuuskantvõtmega lõike-
võlli kinni ja vabastage pingutusmutter lihtvõtmega
(sisaldub tarnekomplektis). Vasakkeere! Eemal-
dage pingutusmutter, rõhuäärik ja ettevaatlikult
teemant-lõikeketas (14).
5. Puhastage enne uue teemant-lõikeketta (14) pai-
galdamist lõikevõll ja leheäärik lapi või pintsliga.
Tähelepanu! Ärge kasutage puhastusvahendeid,
mis võivad detaile kahjustada.
Tähelepanu! Toimige uue teemant-lõikeketta sissepa-
nemisel vastupidises järjekorras. Pöörake tähelepanu
õigele pöörlemissuunale! (Pange teemant-lõikeketas
– NOOLE SUUNAS – käsitsusküljel äärikupesale).
Noole suund lõikekettal ja kaitsekattel peavad ühtima.
6. Monteerige lõikeketta kaitse (1) taas.
7. Kontrollige ringlemisühtlust lastes masinal korraks
käivituda ja lülitades selle kohe jälle välja.
Tähelepanu!
• Kivilõikemasinat pole lubatud ilma kaitsekatteta
käitada!
• Pöörake tähelepanu lehe kinnitusele, teemant-lõi-
keketas ei tohi laperdada.
• Pöörake tähelepanu veevoolikute tugevale kinnitu-
sele kaitsekattel.
220 | EE
13. Töö lõpetamine
m Tähelepanu!
Tõmmake võrgupistik välja.
Puhastage masin pärast töö lõppu.
Laske vesi iga kord pärast kasutamist välja. Eemalda-
ge selleks sulgurkork (s) vannist (8).
Vanni (8) ja veepumpa (18) tuleb regulaarselt mustu-
sest puhastada, sest vastasel juhul pump ja torustikud
ummistuvad ning teemantlõikeketta (14) jahutus pole
tagatud.
Loputage vann (8) ja veepump (18) pärast kasutamist
puhta veega läbi.
14. Transportimine (joon. 23)
m Tähelepanu!
Tõmmake võrgupistik välja.
Järgige kivilõikemasina transportimise võimaldami-
seks järgmist:
• Tõstke veerekelk (6) üles ja transportige seda eral-
di.
• Fikseerige lõikepea-moodul (4).
• Tühjendage veevann (8) ja jahutussüsteem.
• Klappige seisujalad (11) kirjeldatud viisil sisse (joon.
4 - 7) ja kasutage transportimiseks transpordirulle.
15. Elektriühendus
Installeeritud elektrimootor on käitusvalmis kujul
külge ühendatud. Ühendus vastab asjaomastele
VDE ja DIN nõuetele. Kliendipoolne võrguühendus
ja kasutatav pikendusjuhe peavad vastama nende-
le eeskirjadele.
Kahjustunud elektriühendusjuhtmed
Elektriühendusjuhtmetel tekivad sageli isolatsiooni-
kahjustused.
Põhjusteks on:
• Survekohad, kui ühendusjuhtmed veetakse läbi
akende või uksevahede.
• Murdekohad ühendusjuhtmete asjatundmatu kinni-
tamise või vedamise tõttu.
