5.8.8
I > 0 Hilfsprozess
Das Signal zeigt den aktuellen Brennzustand des Lichtbogens für den Hilfsprozess an (Signal ist nur für
Tetrix / forceTig Serie nutzbar).
Signale geschaltet
X8/12 auf X8/10
X8/12 auf X8/11
5.8.9

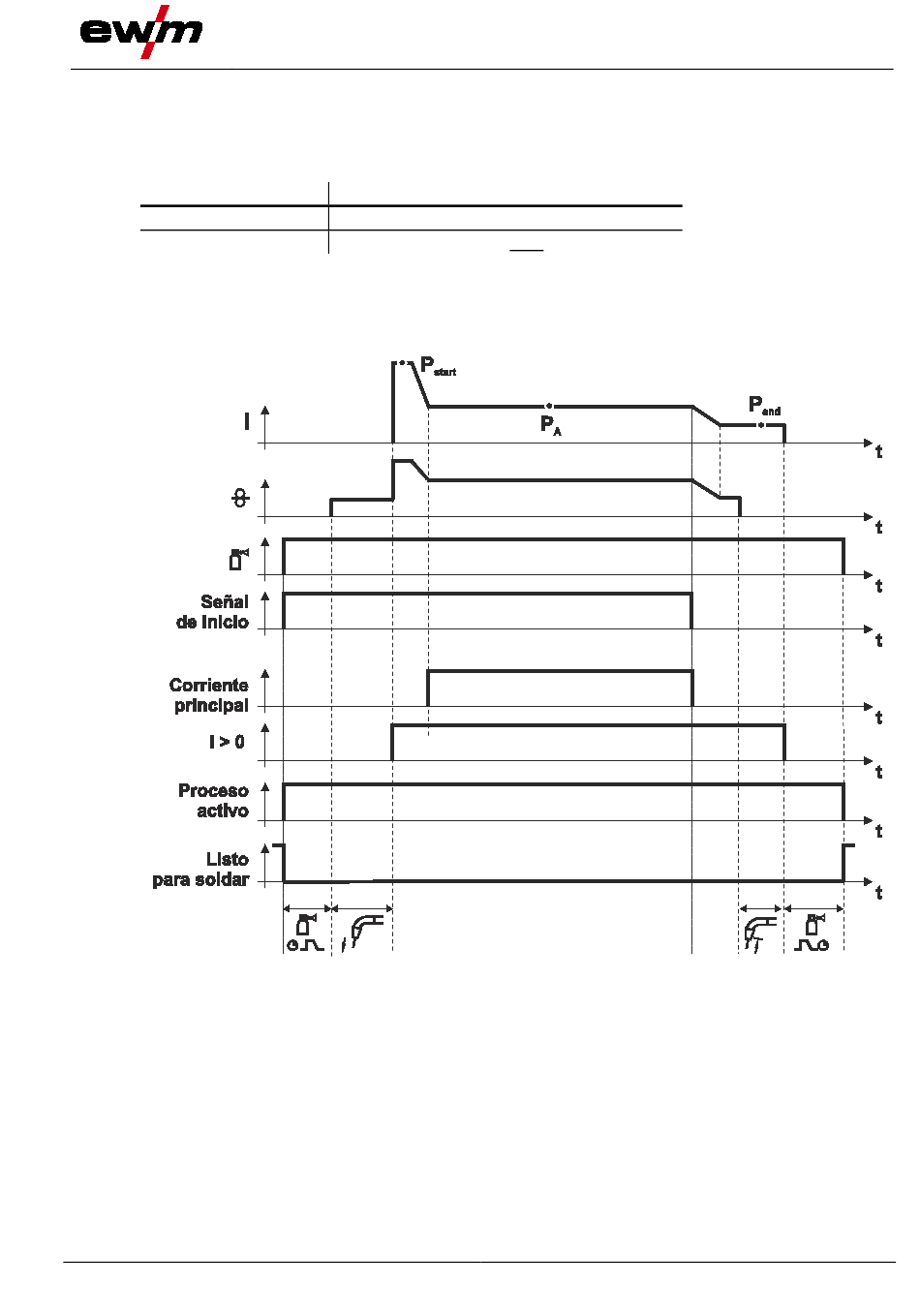

Diagramm Prozesssignale
Zur Veranschaulichung der Prozesssignale wird nachfolgend der Betriebsmodus 2 Takt Spezial
abgebildet.
Für die Betriebsart 2 Takt entfallen entsprechend Startprogramm Pstart und Endprogramm Pend.
099-000769-EW500
29.06.2015
Signal
Lichtbogen Hilfsprozess detektiert
Lichtbogen Hilfsprozess nicht detektiert
Abbildung 5-2
Aufbau und Funktion
Prozesssignale
27
