5.11.3 Die Lichtbogenabrisszeit TZ-LIBO
Für den Arbeitsprozess ist ein störungsfreies Verfahren des Prozesses wünschenswert. In aller Regel
können jedoch unter schlechten Bedingungen Schweißstörungen auftreten, die während der
Prozessdauer zu Signalaussetzern führen. Je nach implementierter Logik der überlagerten Steuerung
führt dies zum unerwünschten Stillsetzen der Verfahreinrichtung. Die Schnittstelle verfügt dafür über eine
zeitgesteuerte Erfassung für Lichtbogenabrisse. Sobald ein Abriss erkannt wird läuft eine einstellbare Zeit
ab, während der das an die überlagerte Steuerung gemeldete Signal I>0 gespeichert wird. Nach Ablauf
der Zeit wird das I>0 Signal zurückgenommen, wodurch der Steuerung eine Reaktionszeit (z.B. für einen
Neustart) eingeräumt wird. Nach Ablauf von max. 5s erfolgt dann eine Zwangsabschaltung des
Prozesses mit einer Fehlermeldung „Lichtbogenabriss".
Durch Setzen von TZ-LIBO auf den Wert 0 kann die Lichtbogenabrissüberwachung abgeschaltet werden.

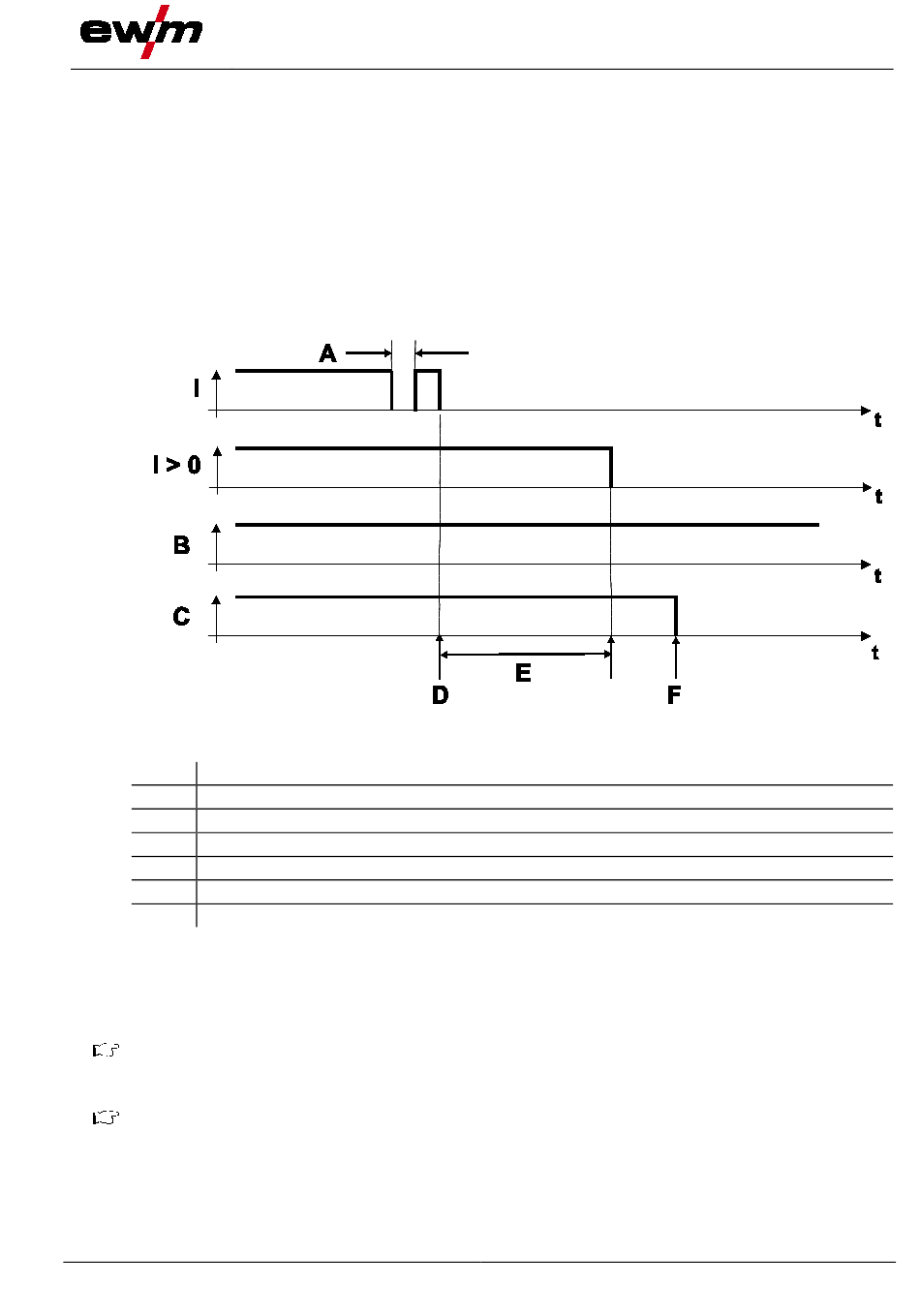

Das Diagramm veranschaulicht die Erkennung eines Lichtbogenabrisses.
Legende
Beschreibung
A
Kurzer Aussetzer innerhalb der Erfassungsdauer
B
Startsignal
C
Start intern
Start Erfassung Lichtbogenabriss
D
E
Ablauf Speicherzeit für I>0 Signal
Zwangsabschaltung und Meldung Fehler Lichtbogenabriss
F
5.11.4 Die Rücknahmezeit TZ-Reset
Die meisten Verfahreinrichtungen verwenden zur Optimierung der Taktzeit das Signal I>0 zur Triggerung
der Verfahreinrichtung nach dem Prozess. Dies erschwert oftmals eine zuverlässige
Festbranderkennung. Über die einstellbare Zeit TZ-RESET lässt sich nun einstellen, nach welcher Dauer
nach dem Abschalten des Prozesses das Signal I>0 zurückgesetzt wird.
Werden sowohl TZ-SET, als auch TZ-RESET auf den Wert 0 gesetzt, so wird das ursprüngliche
Prozesssignal I>0 ungefiltert an die übergeordnete Steuerung durchgelassen. Dies kann
erwünscht sein, wenn die Steuerung ihre eigene Prozesssignalüberwachung hat.
Die Parameter TZ-SET und TZ-RESET sind derzeit nur für die Phoenix / alpha Q verfügbar. In
Tetrix / forceTig Systemen sind diese Werte wie folgt festgelegt:
•
TZ-SET = 30ms
•
TZ-RESET = 30ms
