Anschluss des Hilfsrelais

14. Anschluss des Hilfsrelais
Diese Geräte sind mit einem potenzialfreien Kontakt mit einer Stromstärke von 6 A bei 250 VAc ausgestattet.
Bei diesem potenzialfreien Kontakt handelt es sich um einen Schließer (no).
Das Hilfsrelais kann für unterschiedliche Zwecke konfiguriert werden (siehe Absatz „Hilfsrelais" im Abschnitt
„18.4.3. Konfiguration").
In diesem Kapitel werden die Anforderungen und die Vorgehensweise zum Anschluss der Hilfsrelaisverkabelung an
das Gerät beschrieben.
14.1. Sicherheitshinweise für den Anschluss des Hilfsrelais
Vor Beginn der Anschlussarbeiten sind als erstes der Ac-Trennschalter des öffentlichen netzes
und der externe Dc-Trennschalter zu öffnen, um die Spannungsversorgung zu unterbrechen oder
festzustellen, ob sich die Schalter in geöffneter Position befinden.
nach erfolgtem Anschluss der Hilfsrelaisverkabelung erst dann die Spannungsversorgung einschalten,
wenn alle anderen Anschlüsse hergestellt sind und das Gerät verschlossen wurde.
14.2. Anforderungen an die Verkabelung zum Anschluss des
Hilfsrelais
Der Kabelquerschnitt der Verkabelung für den Anschluss des Hilfsrelais geht aus der folgenden Tabelle hervor:
Kabelquerschnitt Hilfsrelais
durchmesser des Kabelschlauchs

14.3. Vorgehensweise beim Anschluss des Hilfsrelais

nach Öffnen des Trennschalters bzw. der neuerlichen Überprüfung, dass sich dieser in geöffneter Stellung
befindet, wird das Hilfsrelais an das Gerät angeschlossen.
INGECON
1.
Die für den Anschluss des Hilfsrelais vorgesehene Stopfbuchse lockern (siehe Abschnitt „2.12.
Beschreibung der Kabelzugänge") und das Kabel durchführen.
2.

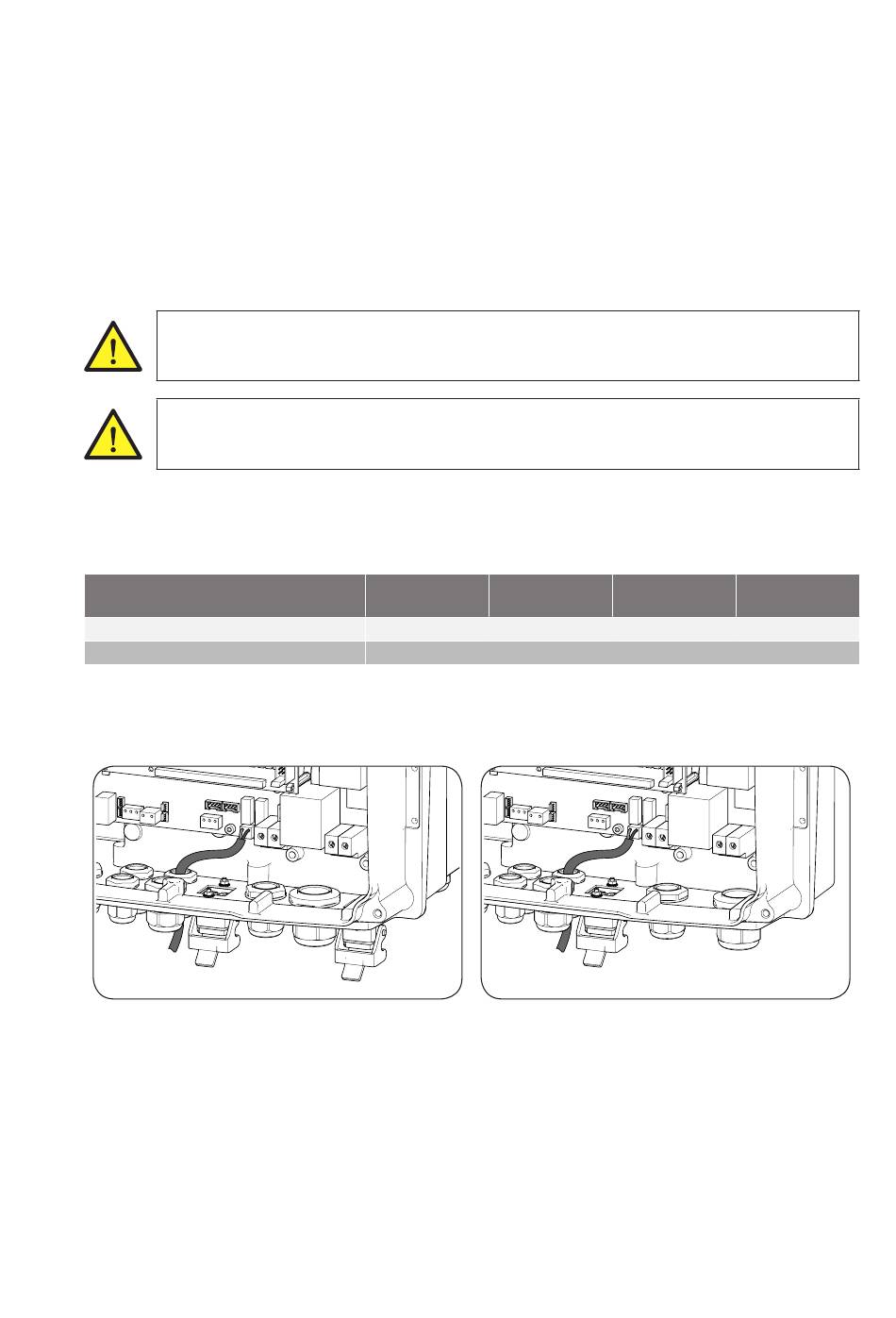

Die Kabel wie in der obigen Abbildung gezeigt anschließen.
3.
Die Stopfbuchse ordnungsgemäß befestigen, um eine Verringerung des Schutzgrades zu verhindern. Die
Stabilität des Anschlusses überprüfen.
ABH2000IKQ02_ - Handbuch für Montage und Betrieb
EMS Home 2,4
EMS Home 2,4TL
EMS Home
EMS Home 3
EMS Home 5
EMS Home 3TL
EMS Home 5TL
Min. 0,2 mm
~ max. 1,5 mm
2
7 ~ 13 mm
INGECON
EMS Home
Ingeteam
EMS Home 6
EMS Home 6TL
2
TL
43
