Anschluss des dreiphasensystems
•
Signal AC Out R und n sind über den vorgesehenen Verbindungspunkt an den Dreiphasen-
Synchronisationsanschluss J61 Sync AC des für die S-Phase konfigurierten Geräts anzuschließen (siehe
nachstehende Abbildung).
•
Signal AC Out S und n sind über den vorgesehenen Verbindungspunkt an den Dreiphasen-
Synchronisationsanschluss J61 Sync AC des für die T-Phase konfigurierten Geräts anzuschließen (siehe
nachstehende Abbildung).
•
Signal AC Out T und n sind über den vorgesehenen Verbindungspunkt an den Dreiphasen-
Synchronisationsanschluss J61 Sync AC des für die R-Phase konfigurierten Geräts anzuschließen (siehe
nachstehende Abbildung).
Bei allen Geräten, die Bestandteil des Dreiphasensystems sind, ist folgende Vorgehensweise einzuhalten:
1.
Die für den Anschluss an den eingang des Dreiphasensystems vorgesehene Stopfbuchse lockern (siehe
Abschnitt „2.12. Beschreibung der Kabelzugänge") und das Kabel durchführen.
2.

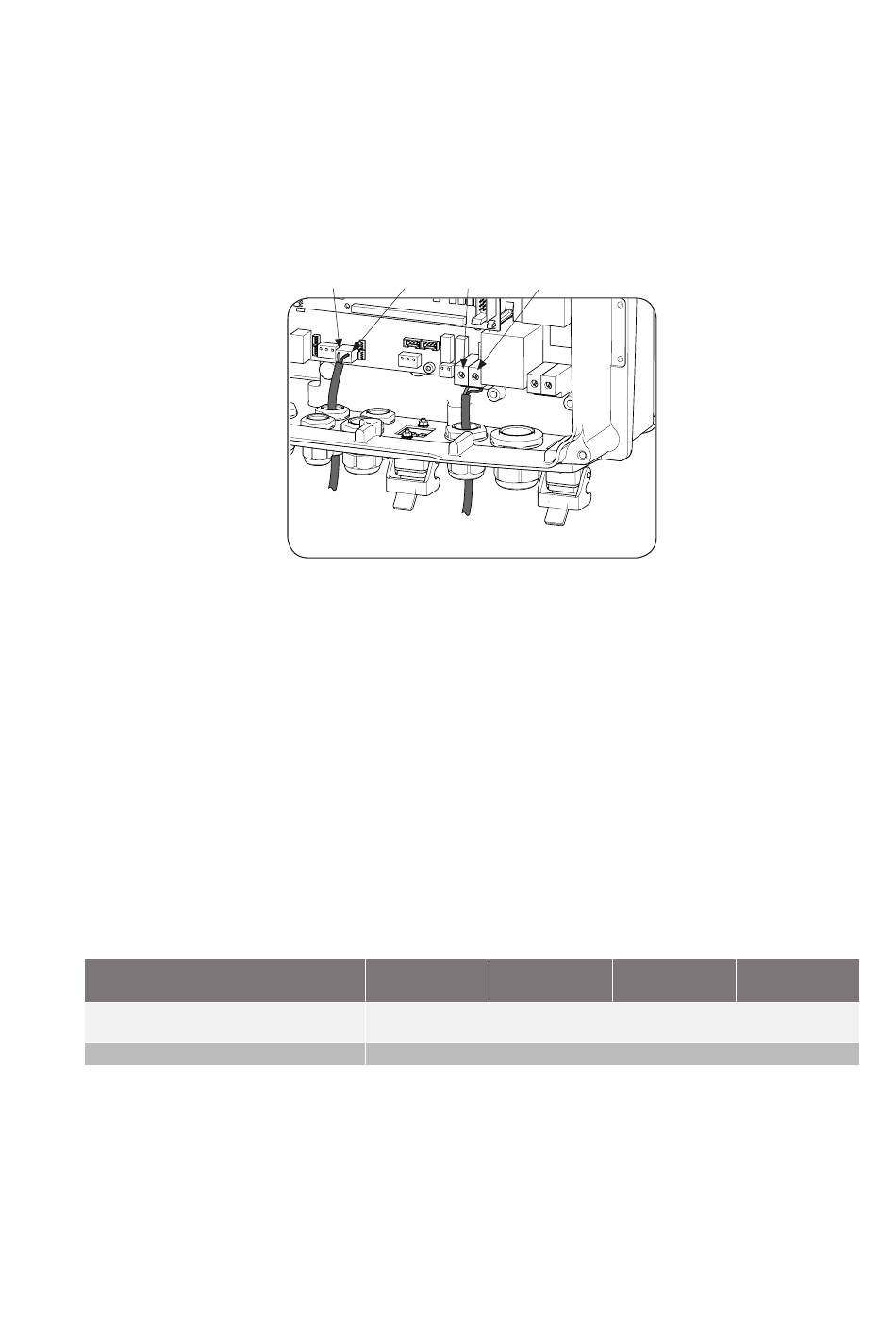

Die Kabel wie in der obigen Abbildung gezeigt mit dem Anschluss J61 Sync AC verbinden.
3.
Die Stopfbuchse ordnungsgemäß befestigen, um eine Verringerung des Schutzgrades zu verhindern. Die
Stabilität des Anschlusses überprüfen.
4.
Die für den Anschluss an den Ausgang des Dreiphasensystems vorgesehene Stopfbuchse lockern (siehe
Abschnitt „2.12. Beschreibung der Kabelzugänge") und das Kabel durchführen.
5.
Die Kabel wie in der obigen Abbildung gezeigt mit dem Anschluss J55 AC Out verbinden.
6.
Die Stopfbuchse ordnungsgemäß befestigen, um eine Verringerung des Schutzgrades zu verhindern. Die
Stabilität des Anschlusses überprüfen.
13.4. Anforderungen an die Verkabelung für den Anschluss des
Signals des Wechselstromschützes
Der Kabelquerschnitt der Verkabelung für den Anschluss des Wechselstromschützes geht aus der folgenden Tabelle
hervor:
Querschnitt des Signalkabels des
Wechselstromschützes
durchmesser des Kabelschlauchs
ABH2000IKQ02_ - Handbuch für Montage und Betrieb
nullleiter
Außenleiter
nullleiter
eingang
J61 Sync Ac
Ausgang
J55 Ac out
EMS Home 2,4
EMS Home 2,4TL
Außenleiter
EMS Home 3
EMS Home 5
EMS Home 3TL
EMS Home 5TL
Min. 0,2 mm
~ max. 1,5 mm
2
7 ~ 13 mm
Ingeteam
EMS Home 6
EMS Home 6TL
2
