Ingeteam
13.5. Vorgehensweise beim Anschluss des Wechselstromschützes

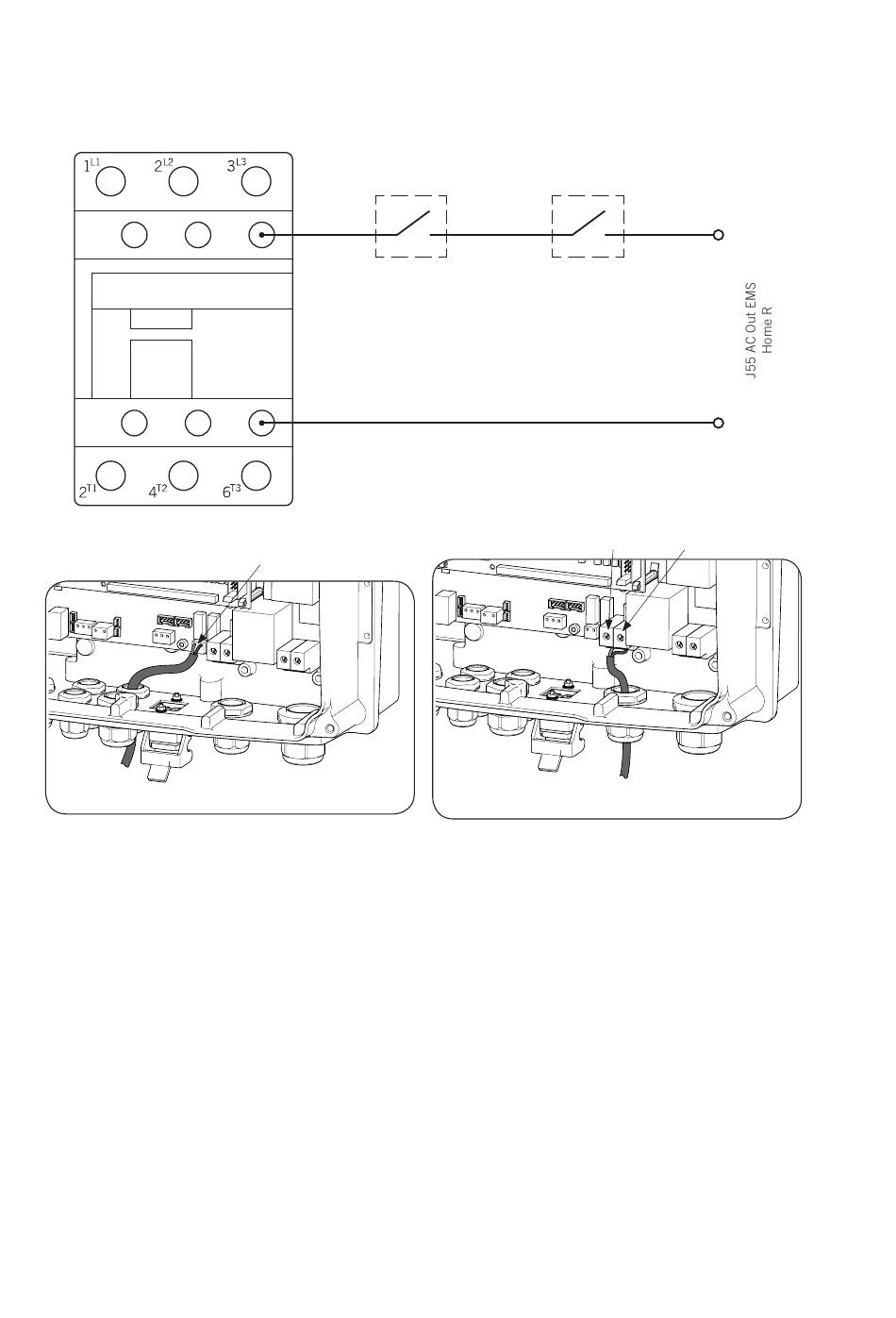

Der Auslösestromkreis des Wechselstromschützes sieht wie folgt aus:
13
NO
21
14
NO
22
1.
Das Signal A1 des Wechselstromschützes an einen Pol der Klemme am Hilfsrelais EXT 1 des für die
S-Phase konfigurierten Geräts anschließen.
2.
Den freien Pol der Klemme am Hilfsrelais EXT 1 des für die S-Phase konfigurierten Geräts an einen der
Klemmenpole am Hilfsrelais EXT 1 des für die T-Phase konfigurierten Geräts anschließen.
3.
Den freien Pol der Klemme am Hilfsrelais EXT 1 des für die T-Phase konfigurierten Geräts an die
Leitungsklemme des Anschlusses AC Out 1 des für die R-Phase konfigurierten Geräts anschließen.
4.
Den nullleiter des Wechselstromschützes an die nullleiterklemme am Anschluss AC Out des für die
R-Phase konfigurierten Geräts anschließen.
42
NC
A1
Hilfsrelais eMS Home S
NC
A2
Relais eXT 1
Anschluss des dreiphasensystems
Hilfsrelais eMS Home T
nullleiter
Ausgang
J55 Ac out
ABH2000IKQ02_ - Handbuch für Montage und Betrieb
R
N
Außenleiter
