Anschluss des Kommunikationszubehörs
2.

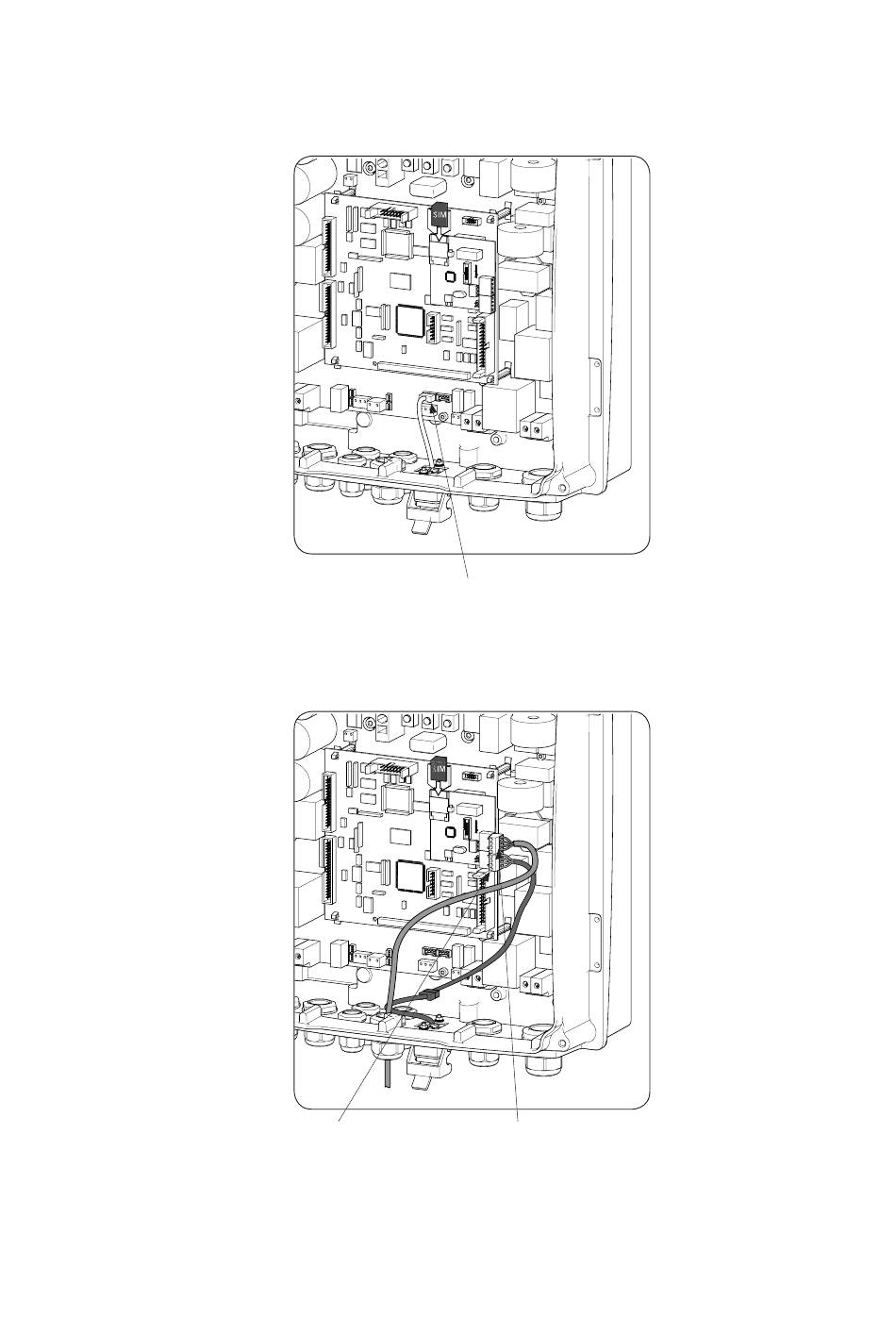

Trennen Sie das Verbindungskabel zwischen dem externen RS-485 Anschluss und der Steuerkarte. Die
nachstehende Abbildung zeigt, welcher Anschluss getrennt werden muss. Die SIM-Karte einstecken, wie in der
Abbildung gezeigt.
3.
Das Kabel des externen RS-485 Anschlusses mit dem Kabel, das mit der Kommunikationskarte geliefert
wird, und dieses wiederum mit der Kommunikationskarte verbinden. Den eingang aus dem lokalen Rechner/
SPS anschließen. Hierzu das Kabel durch eine der Stopfbuchsen in das Gerät führen.
ABH2000IKQ02_ - Handbuch für Montage und Betrieb
Anschluss RS-485
AAX7022
RS-485
Rechnereingang
AAX7022
