Ingeteam
13.1. Sicherheitshinweise für den Anschluss des
Dreiphasensystems
Vor Beginn der Anschlussarbeiten sind als erstes der Ac-Trennschalter des öffentlichen netzes
und der externe Dc-Trennschalter zu öffnen, um die Spannungsversorgung zu unterbrechen oder
festzustellen, ob sich die Schalter in geöffneter Position befinden.
nach erfolgtem Anschluss der Verkabelung des Dreiphasensystems erst dann die Spannungsversorgung
einschalten, wenn alle anderen Anschlüsse hergestellt sind und das Gerät verschlossen wurde.
13.2. Anforderungen an die Verkabelung für den Anschluss der
Dreiphasensynchronisation
Der Kabelquerschnitt der Verkabelung für die Dreiphasensynchronisation geht aus der folgenden Tabelle hervor:
Kabelquerschnitt der
dreiphasensynchronisation
durchmesser des Kabelschlauchs
13.3. Vorgehensweise beim Anschluss der Dreiphasensynchronisation
nach Öffnen des Trennschalters bzw. der neuerlichen Überprüfung, dass sich dieser in geöffneter Stellung
befindet, wird die Verkabelung der Dreiphasensynchronisation an das Gerät angeschlossen.
Die Geräte des Typs InGecon eMS Home, die an das Dreiphasennetz angeschlossen werden, sind über das
Display den Phasen R, S oder T zuzuweisen. Zur Durchführung dieser Konfiguration siehe Absatz „AC-Phase
aendern" im Abschnitt „18.4.3. Konfiguration".

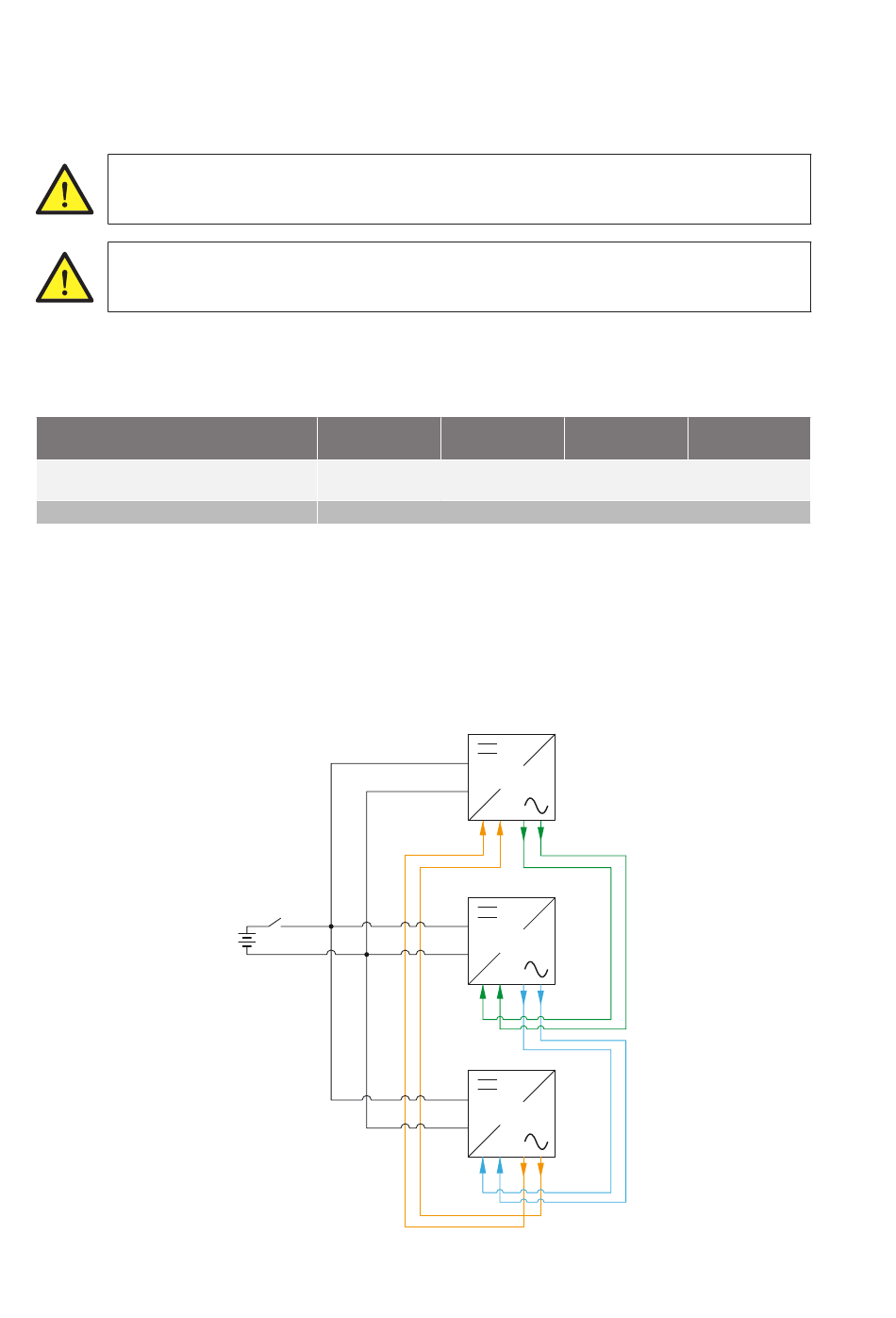

Zur erstellung der Anschlüsse ist folgendes Schema einzuhalten:
40
EMS Home 2,4
EMS Home 2,4TL
Batteriebank
+
–
EMS Home 3
EMS Home 5
EMS Home 3TL
EMS Home 5TL
1,5 mm
2
3,5 ~ 7 mm
eMS Home
+
R
–
J61
J55
T
N
R
N
Sync Ac
Ac out
+
S
–
J61
J55
R
N
S
N
Sync Ac
Ac out
+
T
–
J61
J55
S
N
T
N
Sync Ac
Ac out
ABH2000IKQ02_ - Handbuch für Montage und Betrieb
Anschluss des dreiphasensystems
EMS Home 6
EMS Home 6TL
