Anschluss des öffentlichen netzes
10. Anschluss des öffentlichen Netzes
In diesem Kapitel werden die Anforderungen und die Vorgehensweise zum Anschluss der Verkabelung des
öffentlichen netzes an das Gerät beschrieben.
Vor Beginn der Anschlussarbeiten ist dieses Kapitel gründlich zu lesen.
10.1. Sicherheitshinweise für den Anschluss des öffentlichen Netzes
Vor Beginn der Anschlussarbeiten sind als erstes der Ac-Trennschalter des öffentlichen netzes
und der externe Dc-Trennschalter zu öffnen, um die Spannungsversorgung zu unterbrechen oder
festzustellen, ob sich die Schalter in geöffneter Position befinden.
nicht vergessen, das jeweilige Kabel korrekt zu erden.
nach erfolgtem Anschluss der Verkabelung des öffentlichen netzes erst dann die Spannungsversorgung
einschalten, wenn alle anderen Anschlüsse hergestellt sind und das Gerät verschlossen wurde.
10.2. Anforderungen an die Verkabelung für den Anschluss des
öffentlichen Netzes
Der Kabelquerschnitt für den Anschluss an das öffentliche netz variiert je nach Modell. Beachten Sie die Hinweise
in der folgenden Tabelle:
Kabelquerschnitt Leitung und nullleiter
Kabelquerschnitt Schutzleiter
durchmesser des Kabelschlauchs
10.3. Vorgehensweise zum Anschluss des öffentlichen Netzes
nach Öffnen des Trennschalters bzw. der neuerlichen Überprüfung, dass sich dieser in geöffneter Stellung
befindet, wird die Verkabelung des Hilfsnetzes an das Gerät angeschlossen.
1.
Die mit AC Aux (siehe Abschnitt „2.12. Beschreibung der Kabelzugänge") gekennzeichnete Stopfbuchse
lockern, den Stopfen entfernen und das Kabel des öffentlichen netzes hindurchführen.
2.

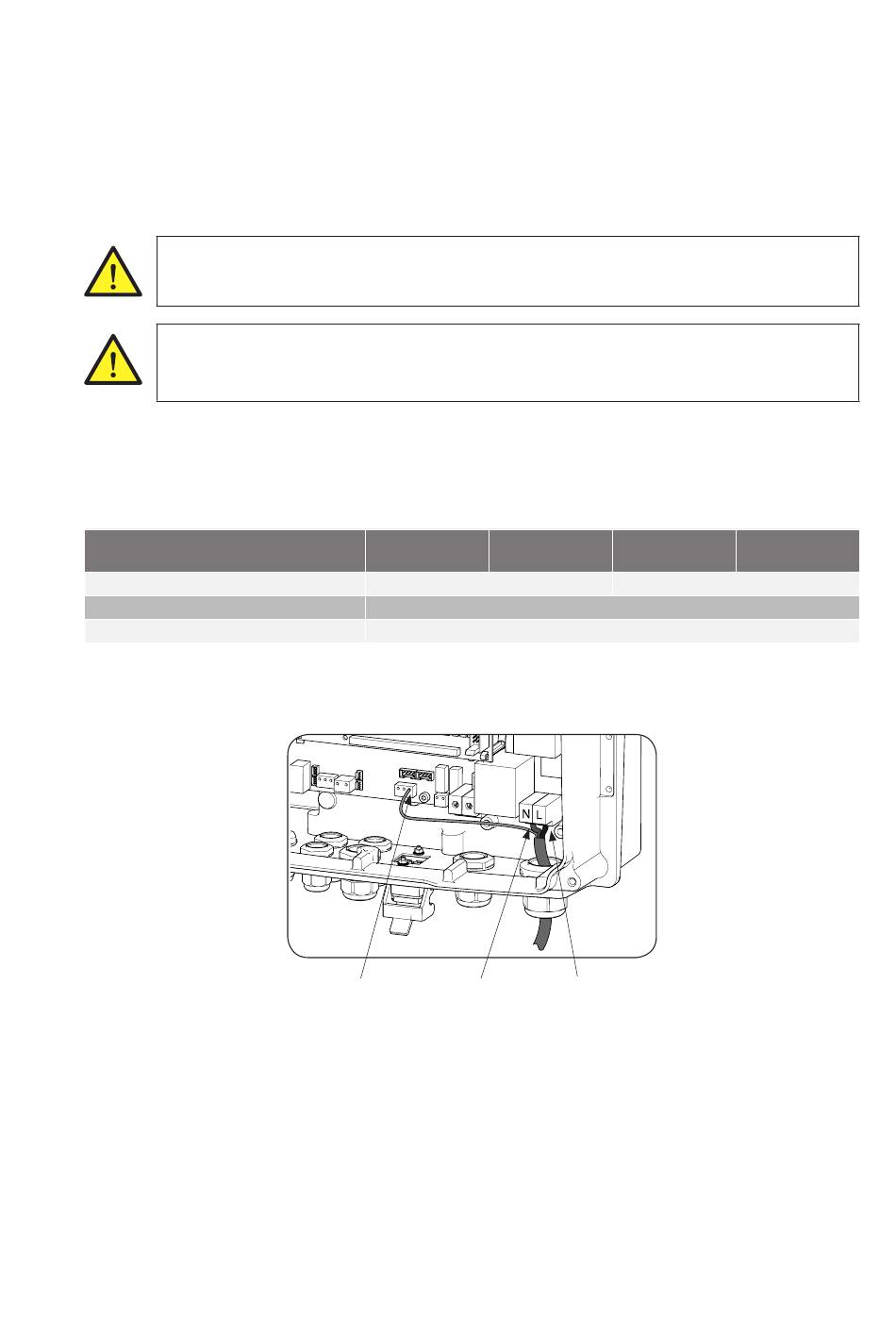

Den Schutzleiter wie in der Abbildung oben gezeigt anschließen.
3.
Die Schraube der Klemme N lockern und das nullleiterkabel in die vorgesehene Öffnung einführen.
4.
Die Klemmenschraube festziehen.
5.
Die Schraube der Klemme L lockern und den Außenleiter in die vorgesehene Öffnung einführen.
6.
Die Klemmenschraube festziehen.
7.
Die Stopfbuchsen ordnungsgemäß befestigen, um eine Verringerung des Schutzgrades zu verhindern. Die
Stabilität des Anschlusses überprüfen.
ABH2000IKQ02_ - Handbuch für Montage und Betrieb
EMS Home 2,4
EMS Home 2,4TL
6 ~ 16 mm
nullleiter
Schutzleiter
EMS Home 3
EMS Home 5
EMS Home 3TL
EMS Home 5TL
2
1,5 mm
~ 6 mm
2
2
9 ~ 17 mm
Außenleiter
Ingeteam
EMS Home 6
EMS Home 6TL
10 ~ 16 mm
2
29
