12.5.2. AAX7031
Diese Karte hat keinen RS-485 Anschluss zusätzlich zum Bluetooth-Anschluss. Wenn diese Kommunikationsart
verwendet werden soll, um mehrere Geräte untereinander in demselben RS-485 Bus zu verbinden und gleichzeitig
eine Bluetooth-Verbindung mit dem Rechner bestehen soll, ist die Kommunikationskarte AAX7047 zu installieren.
1.

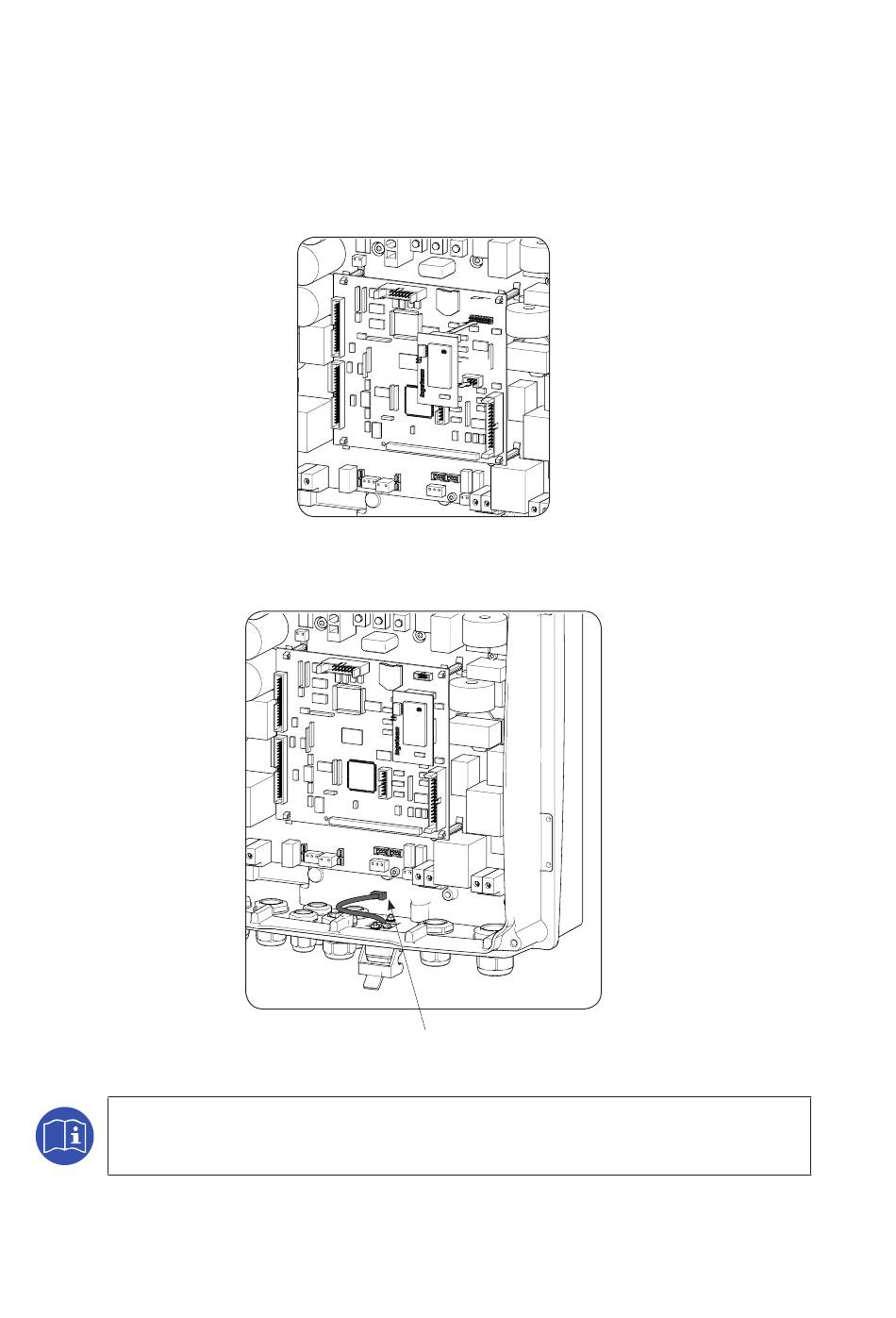

Die Kommunikationskarte wird in die Anschlüsse J11 und J12 der Steuerkarte eingesetzt, wie in der
nachstehenden Abbildung gezeigt.
2.
Das Verbindungskabel zwischen dem externen RS-485 Anschluss und der Steuerkarte trennen. Die
Verbindung getrennt lassen.
Siehe „Installationsanleitung für Kommunikationszubehör" AAX2002IKQ01" für weitere
Informationen.
38
J11
J12
AAX7031
Anschluss RS-485
AAX7031
ABH2000IKQ02_ - Handbuch für Montage und Betrieb
Anschluss des Kommunikationszubehörs
