Anschluss des Kommunikationszubehörs
2.

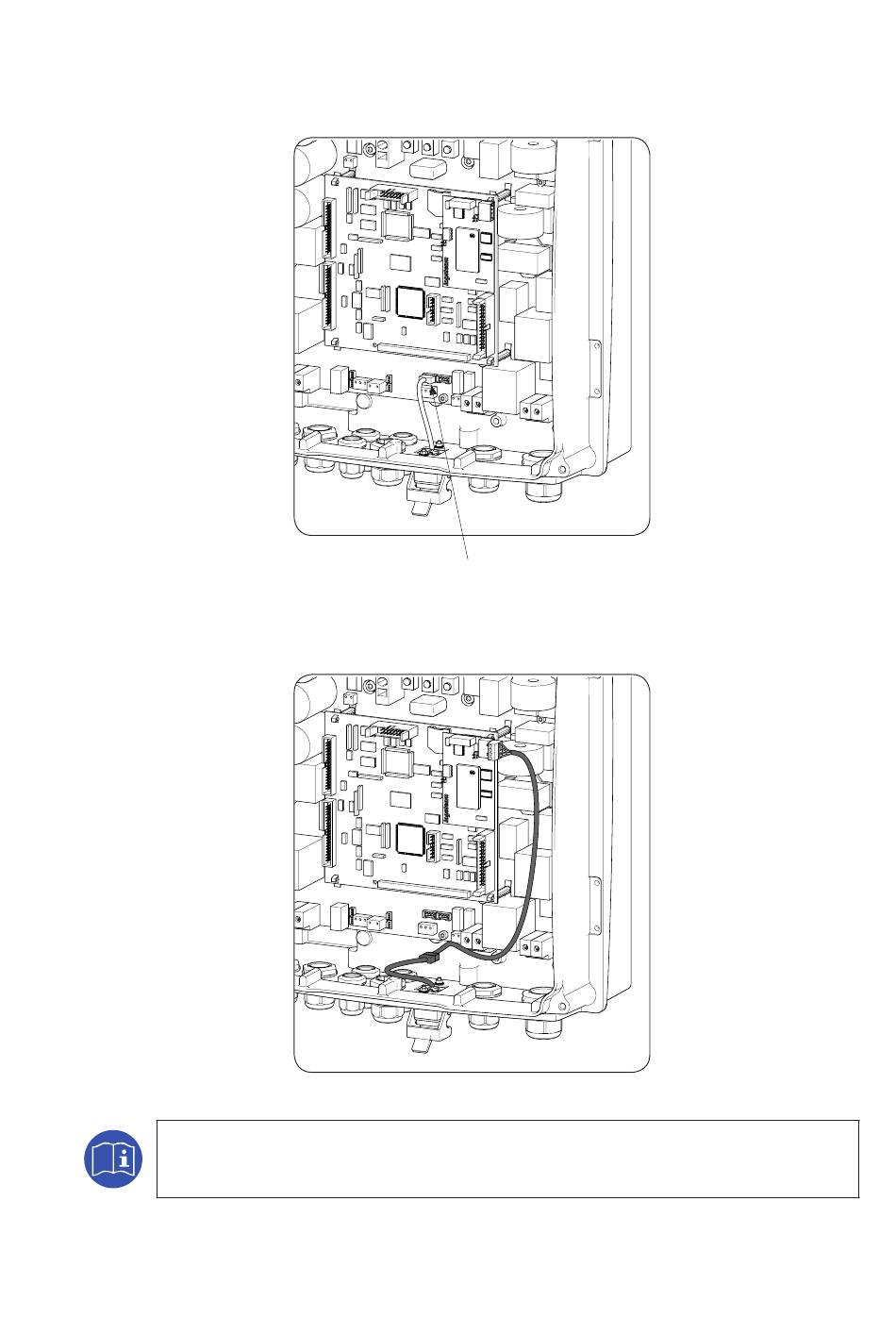

Das Verbindungskabel zwischen dem externen RS-485 Anschluss und der Steuerkarte trennen. Die
nachstehende Abbildung zeigt, welcher Anschluss getrennt werden muss.
3.
Das Kabel des externen RS-485 Anschlusses mit dem Kabel, das mit der Kommunikationskarte geliefert
wird, und dieses wiederum mit der Kommunikationskarte verbinden (siehe nachstehende Abbildung).
Siehe „Installationsanleitung für Kommunikationszubehör" AAX2002IKQ01" für weitere
Informationen.
ABH2000IKQ02_ - Handbuch für Montage und Betrieb
Anschluss RS-485
AAX7047
AAX7047
Ingeteam
37
