Ingeteam
7.5. Schutz des Anschlusses an das öffentliche Netz
es müssen Schutzvorrichtungen für den Anschluss des Wechselrichters an das öffentliche netz verwendet werden.
Leistungsschutzschalter
es müssen Leistungsschutzschalter und/oder eine Sicherung für den Anschluss des Wechselrichters an das
öffentliche netz installiert werden.
In der folgenden Tabelle sind die zur Auswahl dieser Vorrichtung durch den Installateur erforderlichen Angaben
aufgeführt.
INGECON EMS HOME
Bei der Auswahl der Schutzvorrichtung ist zu berücksichtigen, dass die Umgebungstemperatur im Betrieb den
durch diese Schutzvorrichtungen zulässigen maximalen Strom beeinflusst. Siehe dazu die Angaben des Herstellers.
Differenzialschalter
Der Differenzialschalter muss die geltende norm zum Schutz von Personen im öffentlichen netz erfüllen.
7.6. Wechselstromschütz für dreiphasige Systeme
Für die Konfiguration eines dreiphasigen Systems ist die Installation eines externen Wechselstromschützes
erforderlich.
Dieses muss folgende Merkmale aufweisen:
•
3-phasig, 3-polig
•
32 A nennstrom
•
250 VAc Spannung
Ingeteam liefert auf Anfrage ein Schütz, das die erforderlichen Merkmale aufweist.
Ingeteam übernimmt keine Verantwortung für Konsequenzen, die aus dem einsatz eines Schützes
entstehen, dessen Merkmale nicht der Beschreibung in diesem Abschnitt entsprechen.

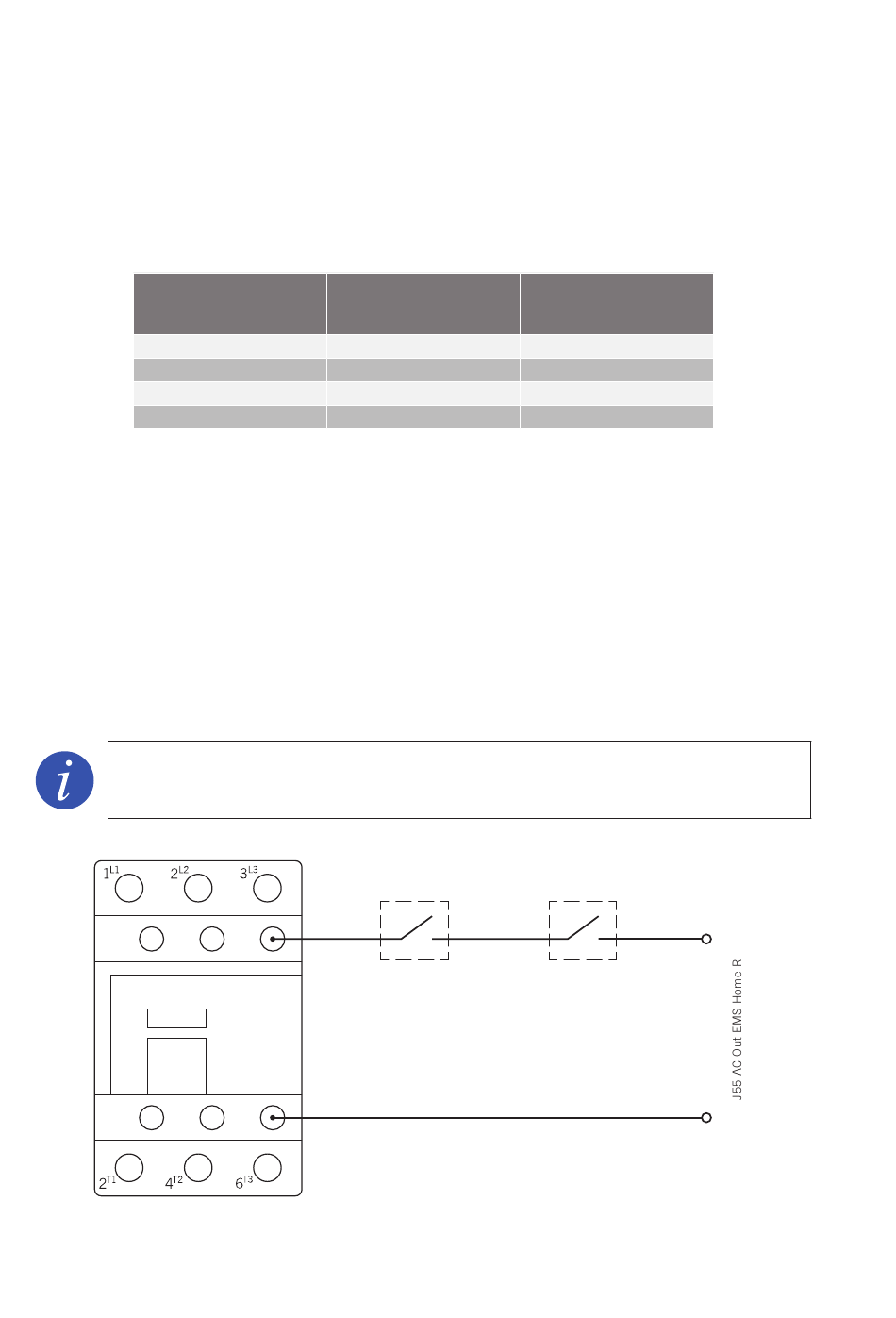

Der Auslösestromkreis des Schützes sieht wie folgt aus:
13
NO
21
14
NO
22
22
des Wechselrichters
2,4 TL
3TL
5TL
6TL
NC
A1
HilfsrelaiseMS Home S
NC
A2
Max. Strom
Leistungsschutzschalters
13 A
17 A
25,5 A
26,2 A
Hilfsrelais eMS Home T
ABH2000IKQ02_ - Handbuch für Montage und Betrieb
Vorarbeiten zur geräteinstallation
Nennstrom des
Typ B
20 A
20 A
32 A
32 A
R
N
