9. Anschluss der Batteriebank
In diesem Kapitel werden die Anforderungen und die Vorgehensweise zum Anschluss der Batteriebankverkabelung
an das Gerät beschrieben.
Vor Beginn der Anschlussarbeiten ist dieses Kapitel gründlich zu lesen.
9.1. Sicherheitshinweise für den Anschluss der Batteriebank
Vor Beginn der Anschlussarbeiten sind als erstes der Ac-Trennschalter des öffentlichen netzes
und der externe Dc-Trennschalter zu öffnen, um die Spannungsversorgung zu unterbrechen oder
festzustellen, ob sich die Schalter in geöffneter Position befinden.
Die Polung muss unbedingt beachtet werden. Ingeteam haftet nicht für Schäden, die aufgrund
unsachgemäßer Anschlüsse entstehen.
nach erfolgtem Anschluss der Batteriekabel erst dann die Spannungsversorgung einschalten, wenn alle
anderen Anschlüsse hergestellt sind und das Gerät verschlossen wurde.
9.2. Anforderungen an die Kabel für den Anschluss der Batteriebank
Der Kabelquerschnitt für den Anschluss der Batteriebank ist in der folgenden Tabelle angegeben:
Querschnitt Batterieverkabelung
durchmesser des Kabelschlauchs

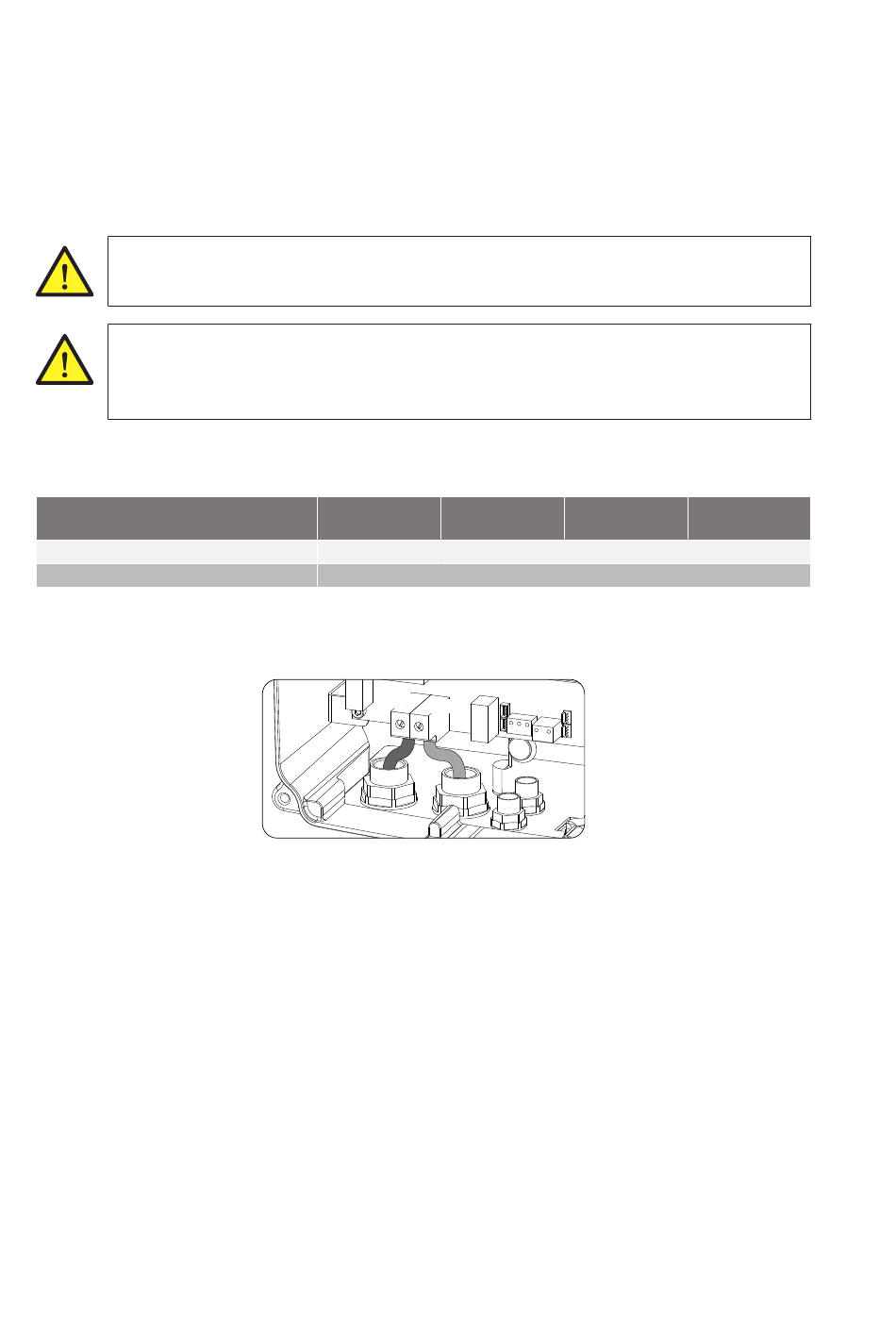

9.3. Vorgehensweise zum Anschluss der Batteriebank
nach Öffnen des Trennschalters und der anschließenden Überprüfung, dass die an die Batteriebank
angeschlossenen Kabel spannungsfrei sind, wird die Verkabelung der Batteriebank an das Gerät angeschlossen.
1.
Die mit BAT- (siehe Abschnitt „2.12. Beschreibung der Kabelzugänge") gekennzeichnete Stopfbuchse
lockern, den Schutzstopfen entfernen und das negativ gepolte Kabel hindurchführen.
2.
Die Schraube der Klemme BAT- lockern und das Kabel in die dafür vorgesehene Öffnung einführen.
3.
Die Schraube festziehen.
4.
Die mit BAT+ gekennzeichnete Stopfbuchse lockern, den Schutzstopfen entfernen und das positiv gepolte
Kabel hindurchführen.
5.
Die Schraube der Klemme BAT+ lockern und das Kabel in die dafür vorgesehene Öffnung einführen.
6.
Die Schraube festziehen.
7.
Die Stopfbuchsen ordnungsgemäß befestigen, um eine Verringerung des Schutzgrades zu verhindern. Die
Stabilität des Anschlusses überprüfen.
28
EMS Home 2,4
EMS Home 3
EMS Home 2,4TL
EMS Home 3TL
BAT+
BAT-
ABH2000IKQ02_ - Handbuch für Montage und Betrieb
Anschluss der Batteriebank
EMS Home 5
EMS Home 5TL
10 ~ 16 mm
2
7 ~ 13 mm
EMS Home 6
EMS Home 6TL
