geräteinstallation
8. Geräteinstallation
Vor der Installation des Geräts muss die Verpackung mit großer Sorgfalt und ohne Beschädigung des Gehäuses
entfernt werden.
Das nichtvorhandensein von Kondensat im Schrankinnenraum ist zu überprüfen. Sollte es Anzeichen für
Kondensation geben, darf das Gerät erst installiert werden, wenn es vollständig trocken ist.
Sämtliche Installationstätigkeiten müssen den geltenden Bestimmungen entsprechen.
Alle Arbeiten mit schweren Gewichten sind durch zwei Personen durchzuführen.
8.1. Allgemeine Installationsanforderungen
•
Die Geräteumgebung muss tauglich sein und die Vorgaben in Kapitel „7. Vorarbeiten zur
Geräteinstallation" erfüllen. Außerdem müssen die in der übrigen Anlage verwendeten elemente mit dem Gerät
kompatibel sein und die gesetzlichen Vorschriften erfüllen.
•
Die Belüftung und der Arbeitsraum müssen für die Wartungsarbeiten gemäß den allgemeinen gesetzlichen
Vorgaben ausreichend sein.
•
Die äußeren Anschlussvorrichtungen müssen gemäß den geltenden Vorschriften geeignet und ausreichend
nah angeordnet sein.
•
Die Stromkabel müssen über einen für die maximale Stromstärke geeigneten Querschnitt verfügen.
•
Insbesondere ist sicherzustellen, dass sich keine externen elemente in der nähe der Lufteinlässe und
-auslässe befinden, die eventuell die korrekte Belüftung des Geräts beeinträchtigen.
8.2. Befestigung des Geräts an der Wand
Die Geräte der Serie InGecon eMS Home verfügen über ein Wandverankerungssystem mittels Tragschiene.
nachfolgend wird schrittweise das Verfahren zur korrekten Befestigung des Geräts beschrieben. Wenn ein
Transformator verwendet wird, muss das Gewicht des Geräts und des Transformators berücksichtigt werden (siehe
Abschnitt „2.9. Merkmalstabelle").
Geräte ohne Transformator (TL)
Die obere Gerätetragschiene trägt das Gewicht. Der untere Punkt dient zur Befestigung des Wechselrichters an der
Wand und zur Vermeidung von Schwingungen.

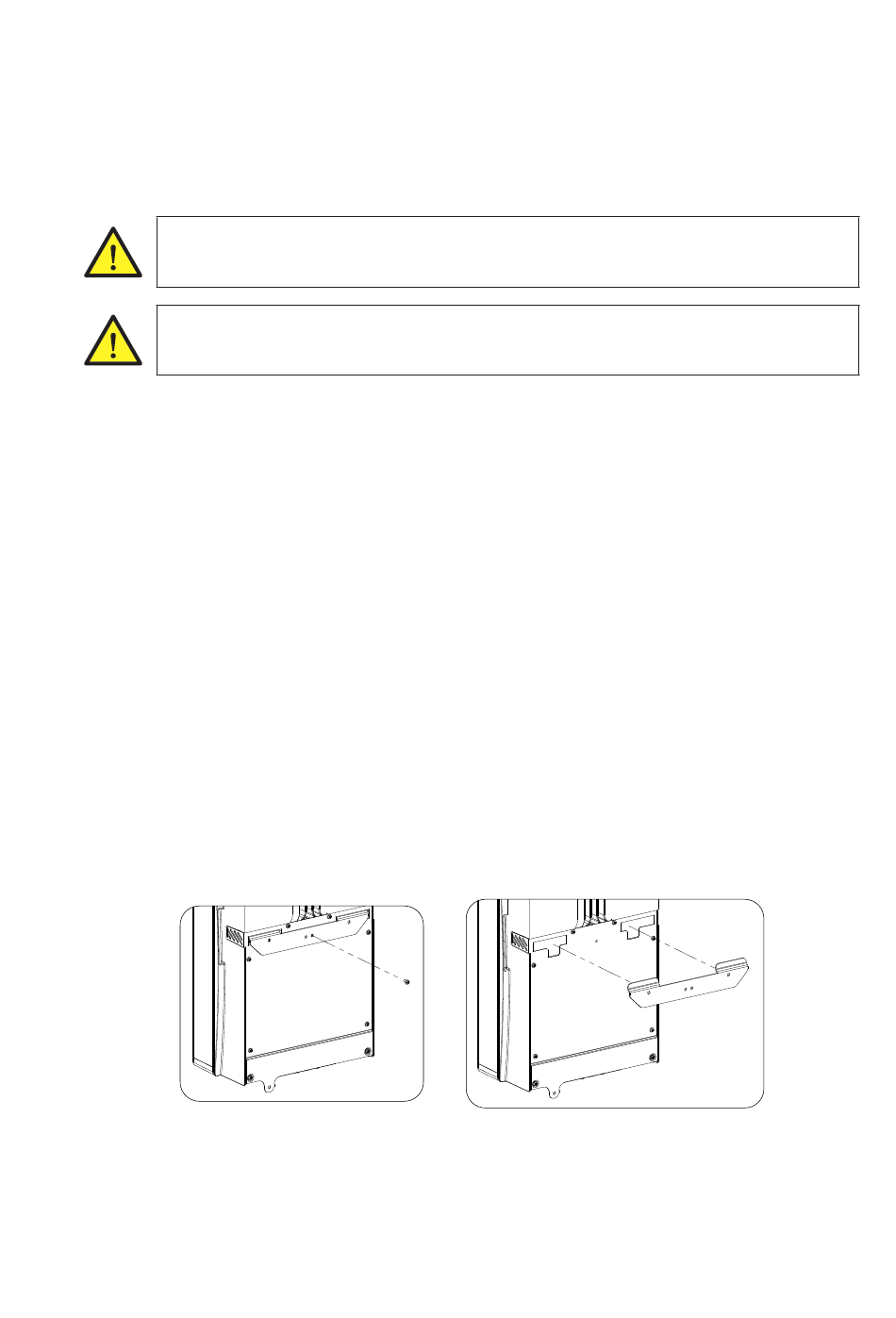

1.
Die Befestigungsschraube der Tragschiene herausschrauben und das Gerät abnehmen, wie in der
Abbildung unten dargestellt.
2.
Die Befestigungspunkte der Tragschiene und den unteren Befestigungspunkt an der Wand markieren.
Hierzu die im Lieferumfang des Geräts enthaltene Schablone verwenden.
3.
Bohrungen in der Wand vornehmen, deren Größe für die zur Befestigung der Tragelemente verwendeten
Schrauben passt.
ABH2000IKQ02_ - Handbuch für Montage und Betrieb
Ingeteam
23
