Ingeteam
Vorarbeiten zur geräteinstallation
Die Verpackung der Modelle InGecon eMS Home TL enthält eine Geräteschablone im originalmaßstab zur
Markierung der Befestigungsbohrungen an der Wand.

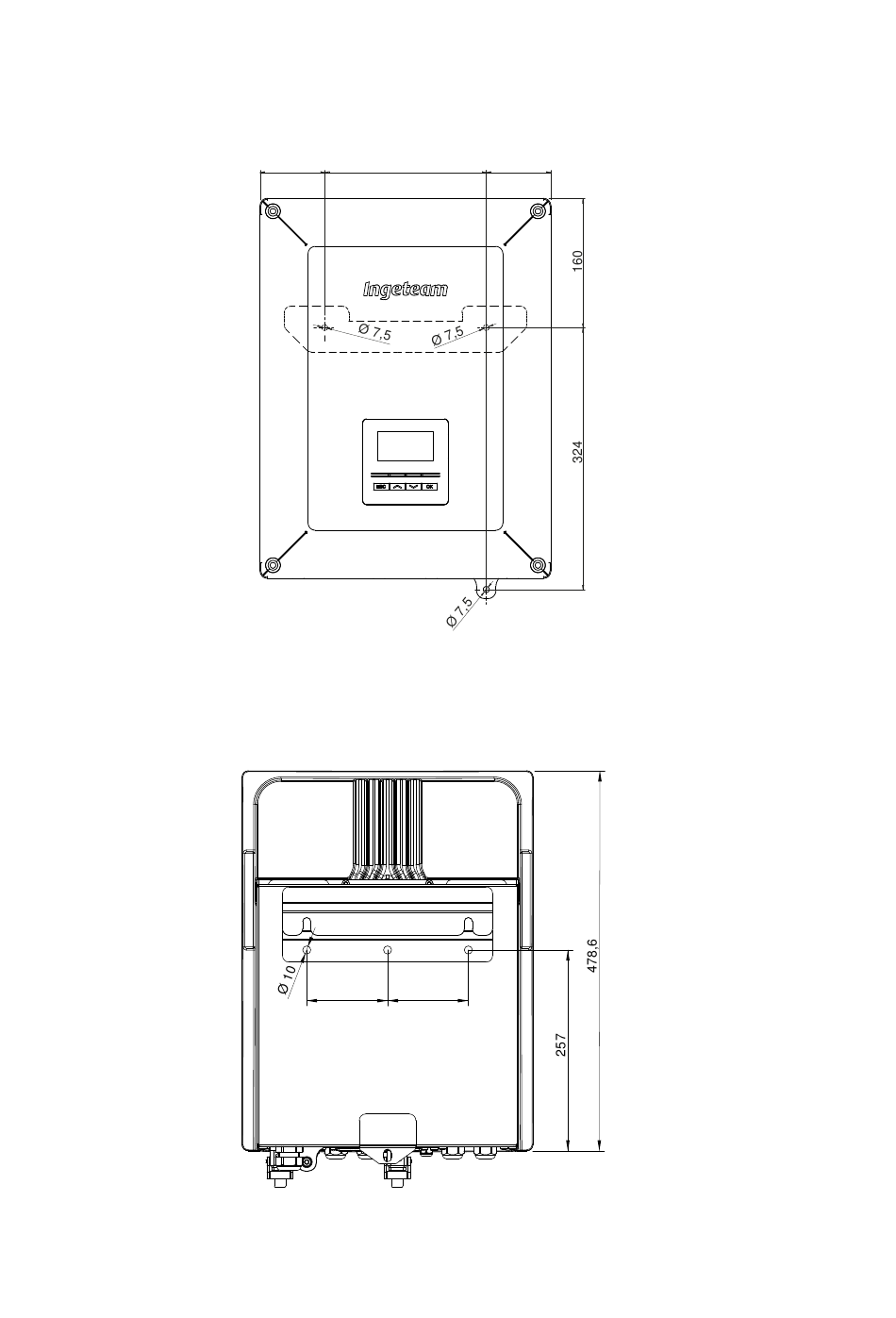

Für die TL-Modelle muss der Abstand zwischen den Bohrungen folgende Maße aufweisen:
80
200
80
Wenn die Modelle einen Transformator besitzen, wird Letzterer an der Wand angebracht. Danach wird der
Wechselrichter direkt am Transformator befestigt.
Vor dem Aufhängen des Transformators zunächst die oberen drei Löcher bohren. Das untere Loch nach dem
Aufhängen des Transformators bohren, siehe Abschnitt „8.2. Befestigung des Geräts an der Wand". Siehe Maße in
der folgenden Abbildung.
100
100
20
ABH2000IKQ02_ - Handbuch für Montage und Betrieb
