Anschluss des Kommunikationszubehörs
12.3. Kommunikationsanschluss über Ethernet (AAX7048 und
AAX7049)
es gibt zwei Karten für die ethernet-Kommunikation. Siehe „Installationsanleitung für Kommunikationszubehör
AAX2002IKQ01" für Informationen zur Funktionsweise.
1.

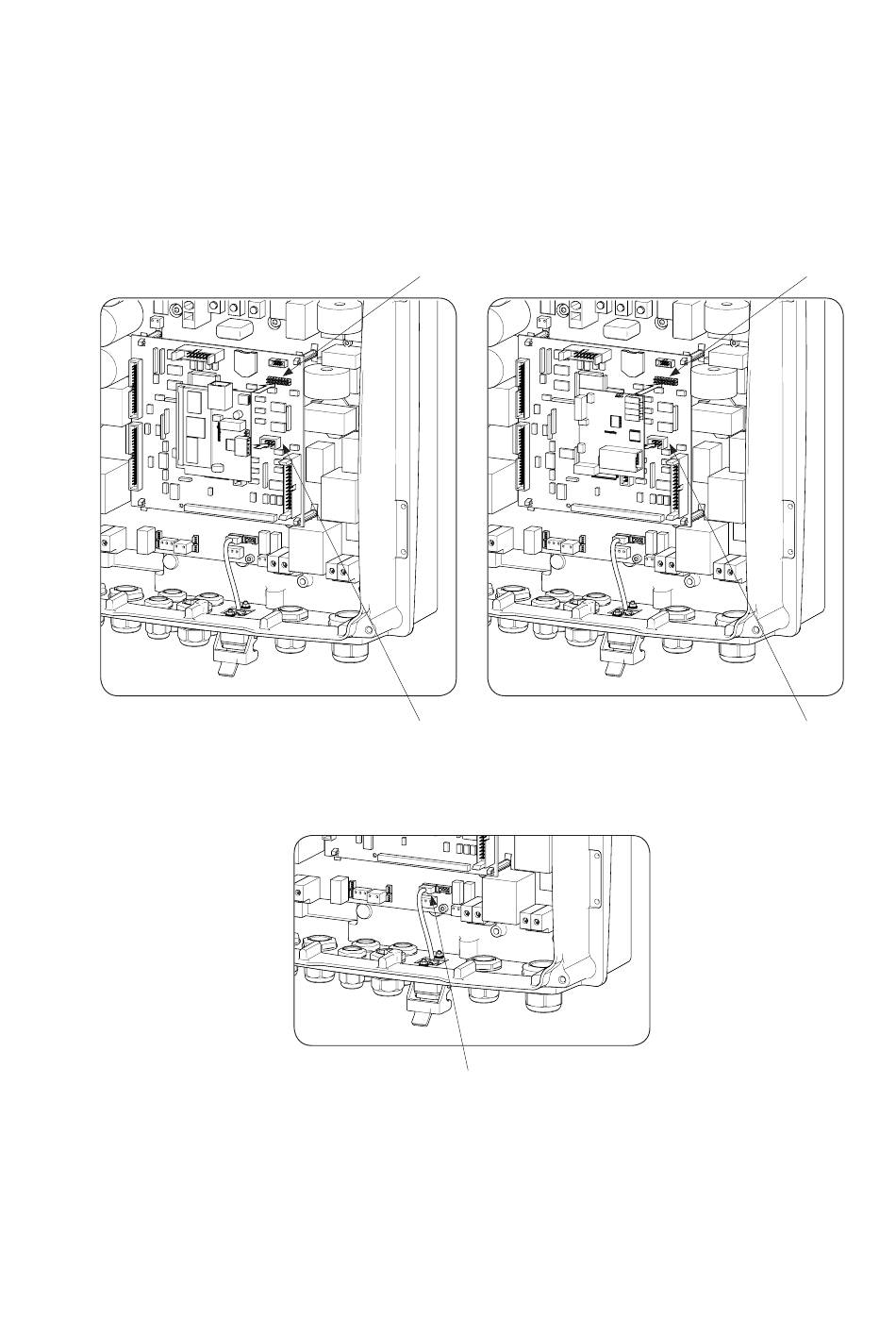

Die ethernet-Karte wird in die Anschlüsse J11 und J12 der Steuerkarte eingesetzt, wie in den
nachstehenden Abbildungen gezeigt.
AAX7048
2.
Trennen Sie das Verbindungskabel zwischen dem externen RS-485 Anschluss und der Steuerkarte. Die
nachstehende Abbildung zeigt, welcher Anschluss getrennt werden muss.
3.
Das Kabel des externen RS-485 Anschlusses mit dem Kabel, das mit der Kommunikationskarte geliefert
wird, und dieses wiederum mit der Kommunikationskarte verbinden. Das ethernet-Kabel ebenfalls an die
ABH2000IKQ02_ - Handbuch für Montage und Betrieb
J11
J12
Anschluss RS-485
AAX7048 und AAX7049
Ingeteam
J11
J12
AAX7049
33
