7.

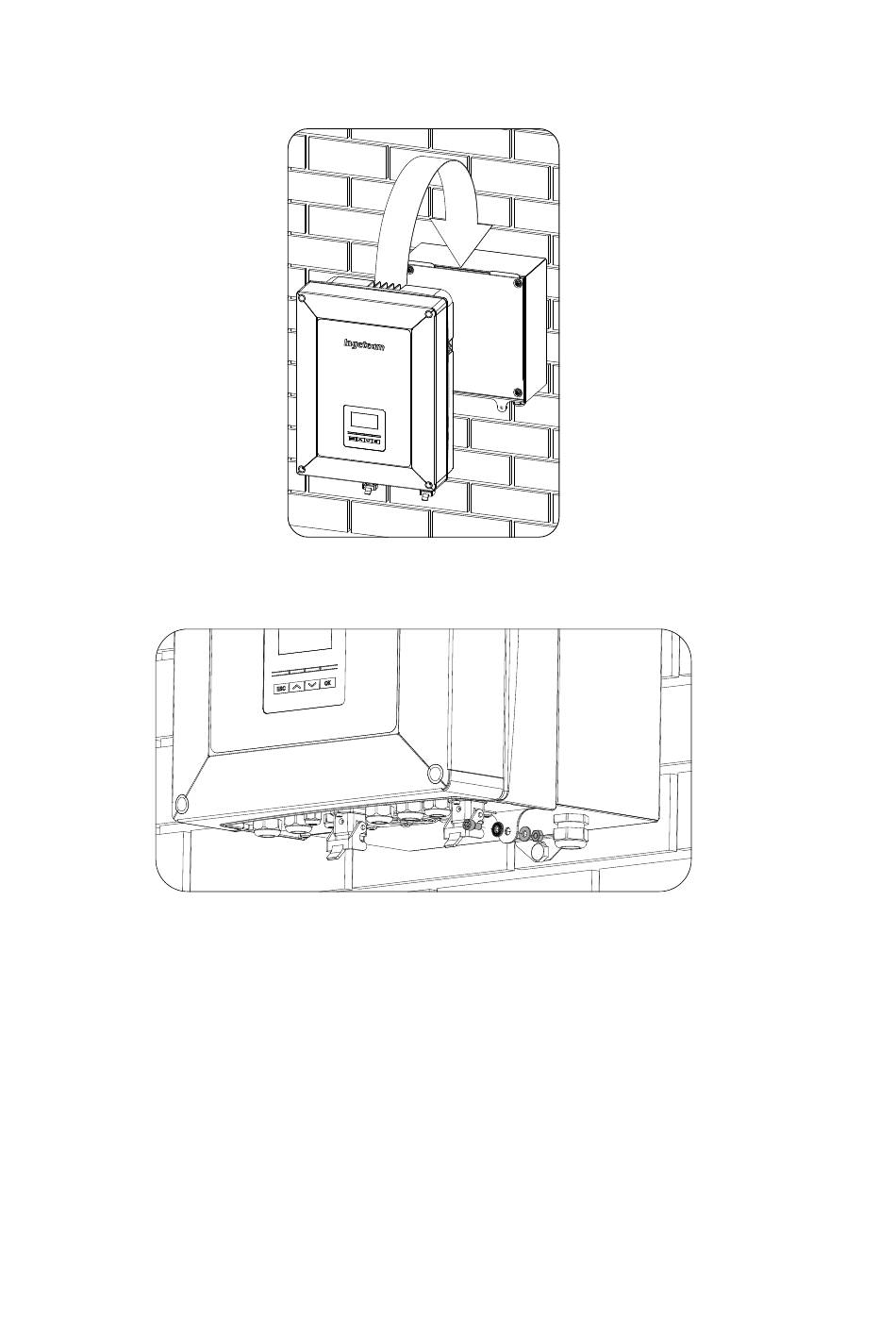

Den Wechselrichter in den Transformator einhängen. Hierzu die Aussparungen des Wechselrichters in die
Laschen an der oberseite des Transformators einrasten lassen.
8.
Die beiden Gehäuse so ausrichten, dass die unteren Befestigungen übereinstimmen.
9.
Wechselrichter und Transformator mit den mitgelieferten Schrauben, Unterlegscheiben und Muttern
verbinden.
10. Prüfen, ob das Gerät sicher befestigt ist.
nach der ordnungsgemäßen Befestigung des Geräts kann mit dem Anschluss begonnen werden.
Zunächst müssen die Hauptanschlüsse in der folgenden Reihenfolge hergestellt werden:
1.
Batteriebank (BAT).
2.
Öffentliches netz (AC Aux).
3.
Temperatursensor der Batterien.
Dann werden ggf. die Zusatzanschlüsse hergestellt:
4.
Kommunikationszubehör (optional).
5.
Dreiphasen-System (optional).
6.
Hilfsrelais (optional).
7.
Transformator (nur für Geräte InGecon eMS Home mit Transformator).
26
ABH2000IKQ02_ - Handbuch für Montage und Betrieb
