Benutzerhandbuch
Ingecon
Sun SMART
®
3.8
Anschluss an die Stromversorgung
Die Kabel zum Anschluss an das Stromnetz werden über Stopfbuchsen an der
Schrankunterseite in den Schrankinnenraum geführt.
Sind der Wechselrichter und der Stromanschluss durch einen Abstand voneinander
getrennt, der Kabel mit höheren Abschnitten erfordert, ist die Verwendung eines externen
Verteilerkastens in der Nähe des Wechselrichters notwendig, um die Abschnittsänderung
durchzuführen.
Der Kabelabschnitt wird in jedem Fall der Geräteleistung angepasst.
Die Schutzschalter des Wechselrichters für das Stromnetz ertragen einen Kurzschlussstrom
von bis zu 70 kAmp.
Vor jeglicher Veränderung ist zu prüfen, dass keine elektrische Gefahr am
Spannungseingang des Stromnetzes besteht.
Zur Messung des Nichtvorhandenseins von Spannung ist der Gebrauch von
dielektrischen Isolierhandschuhen und das Tragen einer Schutzbrille gegen
elektrische Gefahren vorgeschrieben.

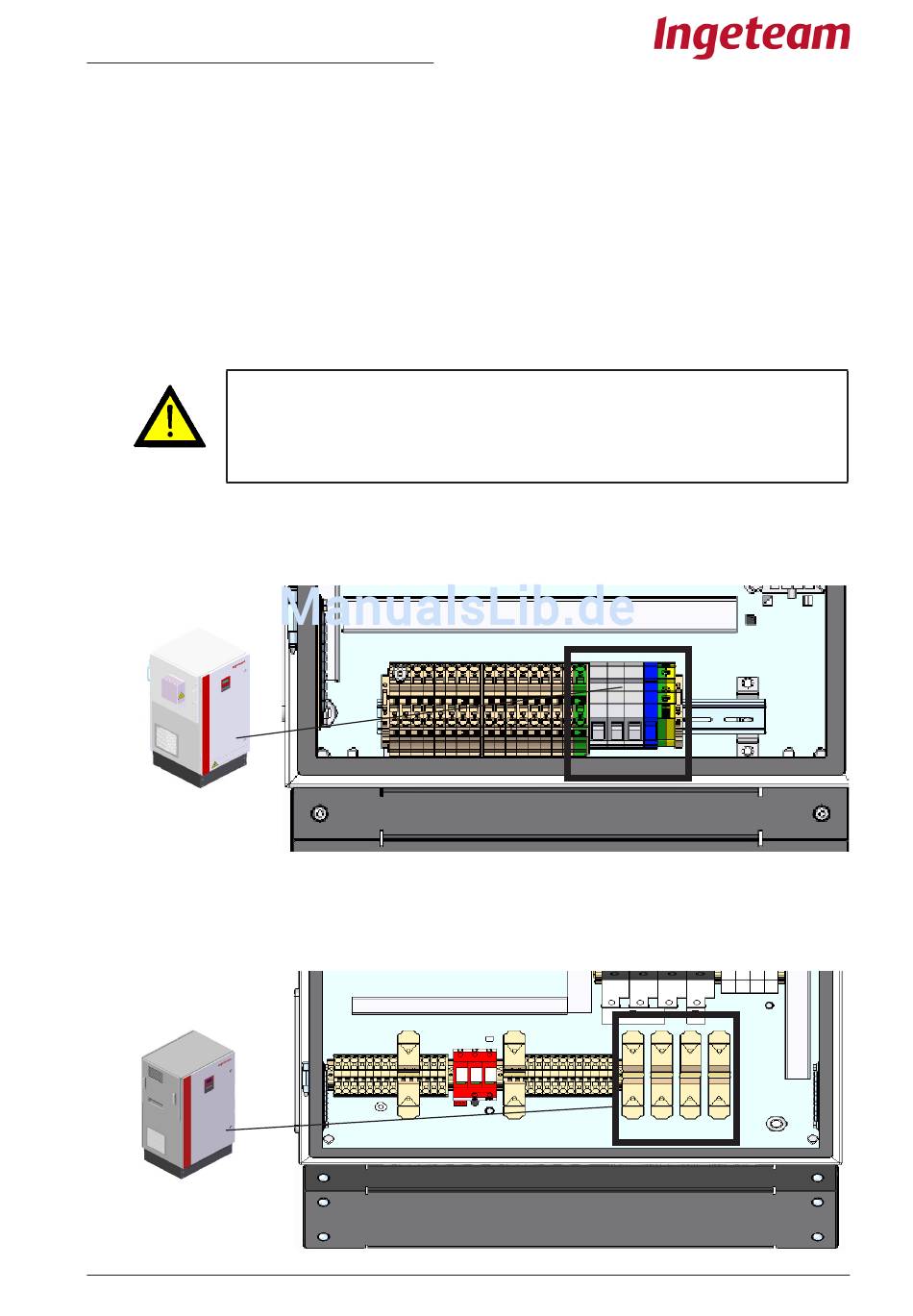

Die Modelle von 10 bis15 kW besitzen vier bimetallische Klemmen (dreiphasig mit
Neutrum) zum Anschluss an das Stromnetz.
Der maximal zulässige Kabelabschnitt für diese Klemmen beträgt 50 mm².
Die Modelle von 20 bis30 kW besitzen vier bimetallische Klemmen (dreiphasig mit
Neutrum) zum Anschluss an das Stromnetz.
Der maximal zulässige Kabelabschnitt für diese Klemmen beträgt 50 mm².
Teilenr.: AAS2000IKQ02
Rev.:_A
Feb-2011
L1 L2 L3 N
L1 L2 L3 N
Seite 19 von 60
te 19 von 60
e 19 von 60
