Zubehör

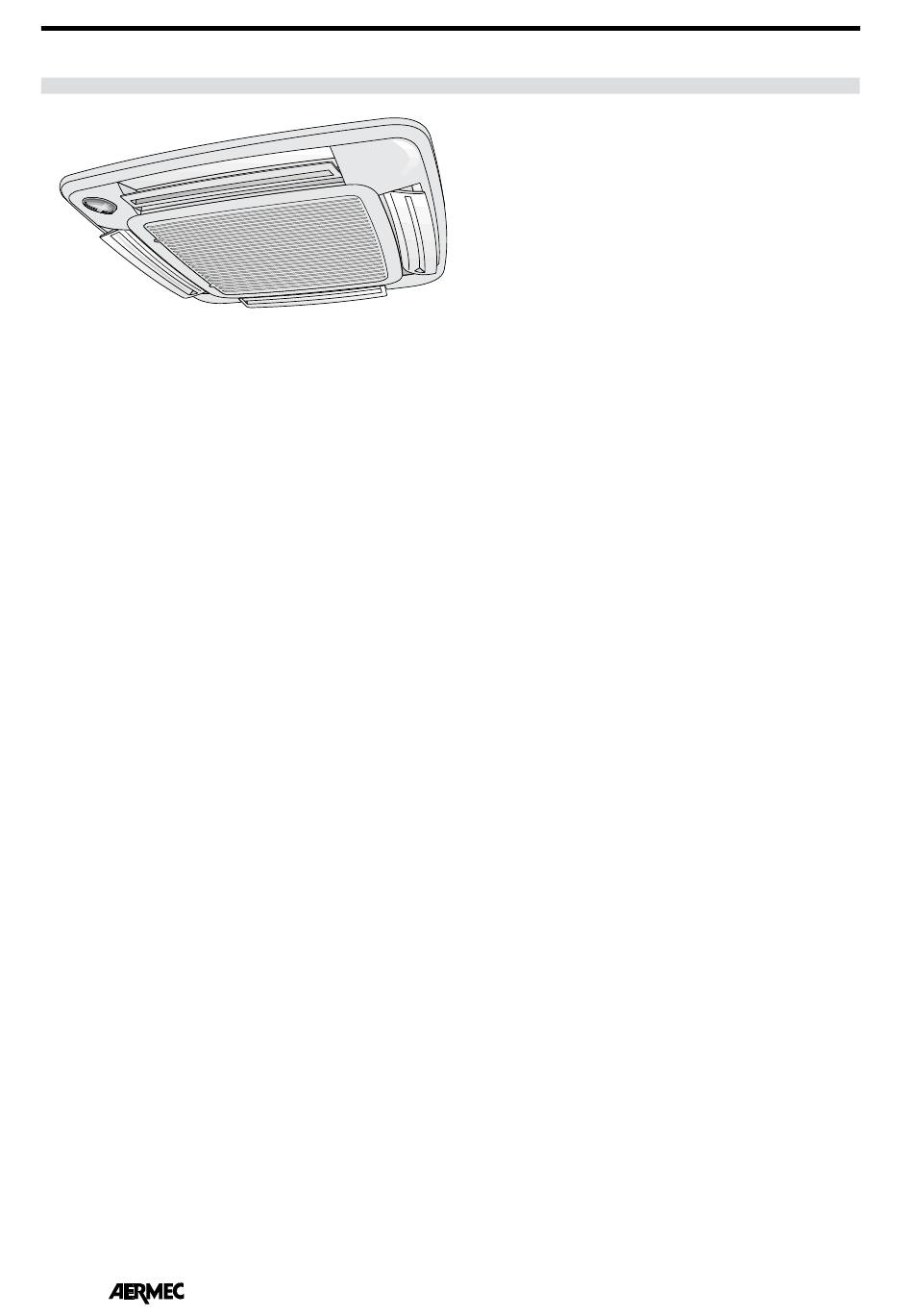

GLLI10N - GLLI20N GITTERGRUPPE FÜR LUFTANSAUGUNG UND LUFTAUSLASS MIT THERMOSTAT "VMF System"
GLLI 10 N
GLLI 20 N
GLL10N (600x600)
GLLI20N (840x840)
Gittergruppe für Luftansaugung und Luftauslass mit modernem
elektronischem Thermostat "VMF System".
Das Gitter gehört zur Gittergruppen-Baureihe GLLI-N (zwingend
erforderliches Zubehör).
Das Profil und die Öffnung der Luftauslasslamellen wurde so
geplant, dass sowohl für den Winter- als auch Sommerbetrieb
eine bestmögliche Luftverteilung möglich ist.
Das Ansaugen erfolgt durch das mittlere Gitter, der Vorlauf über
die manuell verstellbaren Schlitze im Rand. Aus Kunststoff der
Farbe RAL 9010, enthält den Luftfilter, leicht zur Reinigung
herausziehbar.
Das Zubehör GLLI_N besteht aus:
• Gittergruppe für Luftansaugung und
Luftauslass.
• Moderne elektronische Thermostatplatine
der Baureihe "VMF System". Sie ist im
Schaltkasten eingebaut und lässt sich
bequem am Gebläsekonvektor installieren.
• Anlage mit Anschlusskabeln zum
Inverter-Steuermodul. Die Kabeln sind
mit Verbindern für einen Schnellanschluss
versehen.
Der Thermostat ermöglicht die Steuerung von:
• Drei Gebläsedrehzahlstufen von Hand.
• Dauerbelüftung und Temperierung über
Ventilsteuerung.
• Die automatische Betriebsweise des
Gebläses mit BRUSHLESS Motor je
nach Last.
• Anzeige der Jahreszeit.
• Anzeige der Alarme und der
Lüftungsanforderung.
• Bis zu zwei 2- oder 3-Wegeventile vom
Typ ON/OFF.
• Inbetriebnahme eines elektrischen
Widerstands.
• Ein Raumlufttemperaturfühler.
• Ein Wassertemperaturfühler mit
den Funktionen Mindest- und
Höchsttemperatur und Change-over.
• Ein zusätzlicher Wassertemperaturfühler
für die Steuerung des zweiten Wärme-
tauschers (bei 4-Leiter-Systemen).
• Jahreszeitenwechsel aufgrund der
Wasser- oder Lufttemperatur (bei
4-Leiter-Systemen).
• Eingang für "Außenkontakt". Es handelt
36
IFCLITD 1106 - 5773030_01
GLLI_N beinhaltet den Schaltkasten mit eingebauter
Thermostatplatine VMF System, deren Anschluss an die
Einheit mit Bajonettkupplung an den Stecker erfolgt, der an
der Trägerstruktur der Einheit befestigt ist.
GLLI_N muss mit einem externen Bedienelement VMF-
E4 verbunden werden, wenn es in einer einzelnen FCLI
Einheit installiert wird oder mit "Master" Funktion in einem
Netz mit bis zu weiteren 5 "Slave" Gebläsekonvektoren,
die nur mit dem Thermostattyp "VMF System" (GLLI-N und/
oder GLL-N und/oder VMF-E18 und/oder VMF-E1 und/oder
VMF-E0) ausgestattet sind.
GLLI_N in Kombination mit dem Bedienelement
VMF-E4 ("Master"-Konfiguration) ermöglicht den
Anschluss des Gebläsekonvektors an ein zentrales
Anlagenüberwachungssystem VMF-E5.
Die Thermostatplatine beinhaltet eine
Schutzsicherung, Dip-Schalter für die
Konfiguration und Stecker für den
Anschluss an:
- Stromversorgung,
- Erdung,
- Ventilsteuerung,
- Versorgung des Inverter-Steuermoduls,
- Raumtemperaturfühler ,
- Wassertemperaturfühler
sich um einen Digitaleingang mit
folgender Logik:
- In offenem Zustand arbeitet der
Thermostat normal;
- In geschlossenem Zustand wird der
Gebläsekonvektor ausgeschaltet.
• Frostschutzfunktion.
• Anwesenheitssensor für die Aktivierung
der SLEEP-Funktion über Außenkontakt
(Verringerung des Raumtemperatursoll-
werts um 2 oder 5 Grad je nach Einstel-
lungen bei unbesetztem Raum).
• Eingang für lokale serielle Schnittstelle.
Der Thermostat wurde so ausgelegt,
dass er mit anderen Thermostaten
vom Typ GLLI-N und/oder GLL-N
und oder VMF-E18 und/oder VMF-
E1 und/oder VMF-E0 über eine
spezifische serielle Schnittstelle, die
auf der TTL-Standardlogik beruht,
kommunizieren kann. Diese serielle
Kommunikation ist unerlässlich für
den Informationsaustausch innerhalb
kleiner Gebläsekonvektorennetze (bis
- zusätzlichen Wassertemperaturfühler
- Bedientafel (Benutzer-Schnittstelle),
- Anwesenheitssensor
- Außenkontakt,
- Mikroschalterkontakt
- serielles zentrales Anlagenüberwa-
chungssystem VMF-E5,
- serielle Schnittstelle zum Gebläsekon-
vektorennetz (TTL).
zu 6 Thermostate, bei einer maximalen
Netzlänge von ca. 30 Metern). Mit
dieser Kommunikation will man kleine
Bereiche abdecken, in denen mehr
als ein Gebläsekonvektor installiert
ist, die jedoch alle über eine einzige
Steuerzentrale überwacht werden
sollen. In diesem Netz gibt es immer
einen Master-Gebläsekonvektor, an
den die Benutzerschnittstelle (VMF-E4)
angeschlossen ist, wodurch der Betrieb
der an den Master angeschlossenen
Slaves entsprechend der getätigten
Einstellungen in der Benutzerschnittstelle
gesteuert wird.
• Eingang für serielle Überwachungs-
schnittstelle. Bei den Netzen, die aus
mehreren, in unabhängige Klimaberei-
che unterteilten Gebläsekonvektoren
bestehen, ermöglicht der Bereichsregler
GLLI-N die Kommunikation mit einer
zentralen Anlagenüberwachungssystem
(VMF-E5).
