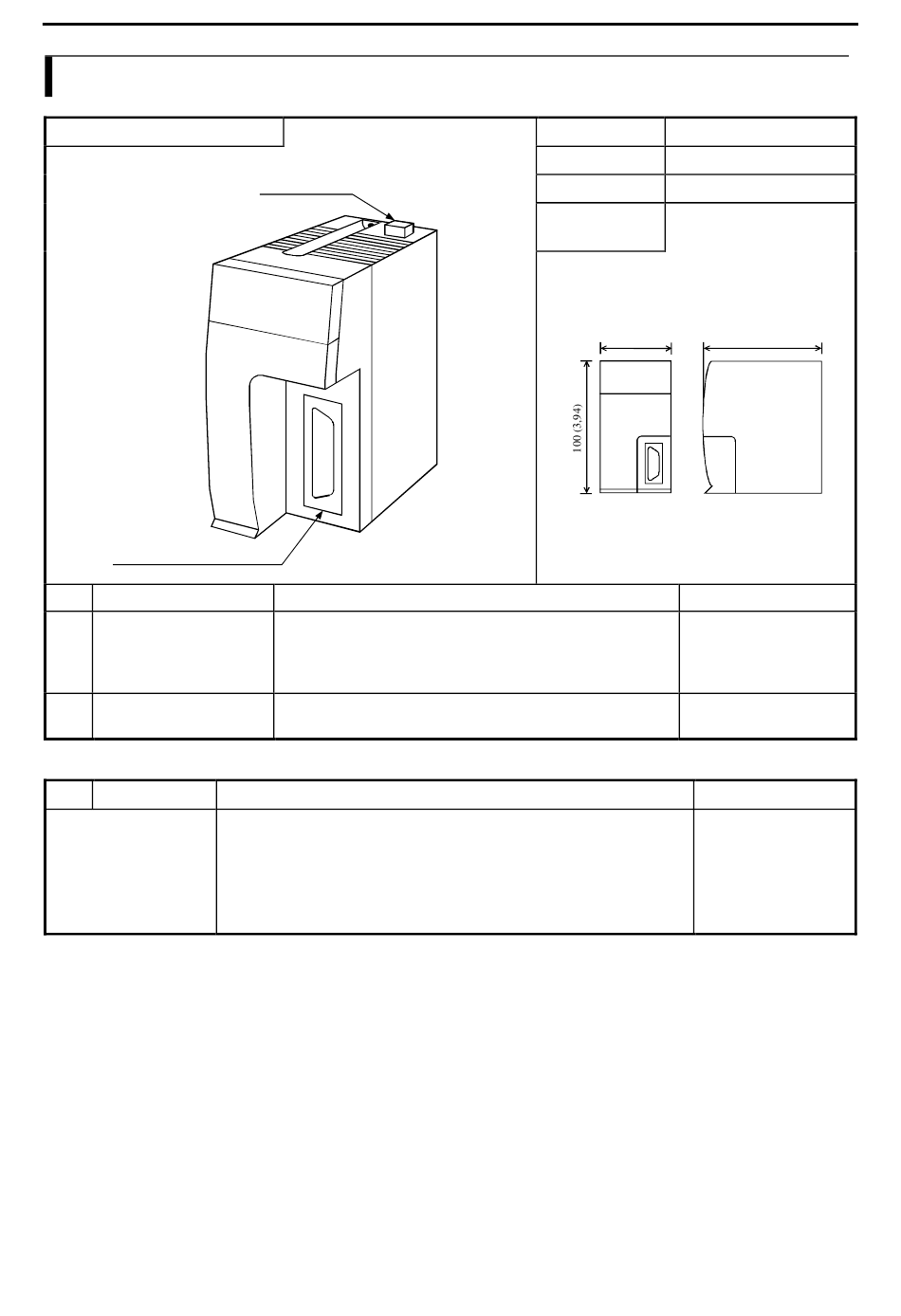

4.12 Eingangs-/Ausgangs-Controller

Name und Funktion der Bauteile
2] Anschluß für Erweiterungskabel
Nr. Bezeichnung
1] Sperrknopf
2] Anschluß für
Erweiterungskabel
Nr. Bezeichnung
Allgemeine Erläuterung
der Funktionsweise
1] Sperrknopf
Dieser wird benötigt, um den Controller von der Grundeinheit zu
entfernen. Nach Installation des Controllers in der Grundeinheit
kann er zusätzlich durch Schrauben befestigt werden. Verwen-
den Sie dafür Schrauben der Größe M4 × 10mm (0,39in.).
Dies ist der Anschluß, der für das Erweiterungskabel vorgesehen
ist.
Ausführliche Erläuterung
Beim E/A-Controller handelt es sich um ein Modul, welches die
Ausgangssignale des CPU-Moduls an das in der Erweiterungseinheit
installierte Ausgangsmodul weiterleitet, sowie die Eingangssignale der
Erweiterungseinheit an das CPU-Modul sendet.
Der E/A-Controller ist auf der rechten Seite der Erweiterungseinheit neben
dem Netzmodul angebracht.
Typ
Gewicht
Stromaufnahme
Abmessungen
(mm (in.))
Funktion
4-30
Kapitel 4 - System-Ausstattung
EH-IOC
Ca. 0,14kg (0,31lb.)
Ca. 100mA
45 (1,77) 95 (3,74)
Bemerkungen
Bemerkungen
Kann nur bei
Verwendung von EH-
CPU208/308/316/448
genutzt werden.
