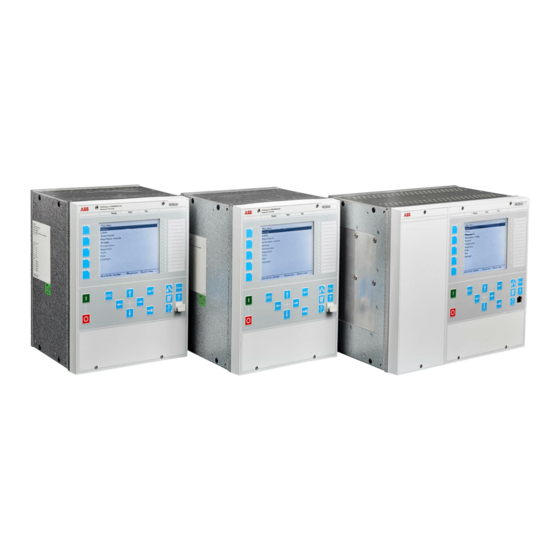

Seite 1 ® RELION REB500 Abzweigschutzfunktionen REB500 Version 8.3 IEC Technisches Handbuch...
Seite 4 Urheberrechte Jedwede Wiedergabe oder Vervielfältigung dieser Unterlagen sowie von deren Bestandteilen ohne schriftliche Genehmigung von Hitachi Energy ist strengstens untersagt. Die Inhalte derselben dürfen nicht an Dritte weitergegeben noch für jedwede unerlaubte Zwecke genutzt werden. Die in diesem Dokument beschriebene Soft- und Hardware ist an Lizenzvereinbarungen gebunden und darf ausschließlich im Einklang mit den entsprechenden Lizenzvereinbarungen benutzt,...
Seite 5 Vorkehrungen getroffen werden, um solche Risiken auszuschließen oder einzugrenzen. Dieses Dokument wurde von Hitachi Energy sorgfältig geprüft. Dennoch sind Abweichungen nicht völlig auszuschließen. Falls Fehler entdeckt werden, wird der Leser gebeten, diese freundlicherweise dem Hersteller mitzuteilen. Abgesehen von ausdrücklichen vertraglichen Verpflichtungen ist Hitachi Energy unter keinen Umständen für einen Verlust oder Schaden aufgrund der Verwendung dieses...
Seite 6 Mitgliedstaaten betreffend elektrischer Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen (Niederspannungsrichtlinie 2006/95/EG). Diese Konformität ist das Ergebnis einer Prüfung seitens Hitachi Energy in Übereinstimmung mit den Produktnormen EN 60255-26 für die EMV-Richtlinie und gemäß den Produktnormen EN 60255-1 und EN 60255-27 für die Niederspannungsrichtlinie.
Seite 7 Merkmale...........................25 5.1.3 Ein- und Ausgänge......................25 5.1.3.1 Strom-/Spannungswandler-Eingänge................25 5.1.3.2 Binäreingänge......................26 5.1.3.3 Binärausgänge......................26 5.1.3.4 Messungen........................27 5.1.4 Funktionseinstellungen......................27 5.1.5 Parameter..........................30 5.1.6 Konfiguration........................37 5.1.6.1 Allgemeines........................37 5.1.6.2 Anregungen........................38 Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 8 Unabhängiger gerichteter Überstromschutz 67 (DIROCDT)..........99 5.4.1 Betriebsart.........................99 5.4.2 Merkmale.........................100 5.4.3 Ein- und Ausgänge......................100 5.4.3.1 Strom-/Spannungswandler-Eingänge................ 100 5.4.3.2 Binäreingänge......................100 5.4.3.3 Binärausgänge......................100 5.4.3.4 Messungen.........................100 5.4.4 Funktionseinstellungen....................100 5.4.5 Parameter........................101 5.4.6 Konfiguration........................102 Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 9 Automatische Wiedereinschaltung 79 (AWE)..............129 5.8.1 Betriebsart........................129 5.8.2 Merkmale.........................129 5.8.3 Ein- und Ausgänge......................130 5.8.3.1 Strom-/Spannungswandler-Eingänge................ 130 5.8.3.2 Binäreingänge......................130 5.8.3.3 Binärausgänge......................131 5.8.3.4 Messungen.........................131 5.8.4 Funktionseinstellungen....................131 5.8.5 Parameter........................134 Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 10 Abhängig verzögerter Erdschluss-Überstromschutz 51N (I0INV)........169 5.10.1 Betriebsart........................169 5.10.2 Merkmale.........................169 5.10.3 Ein- und Ausgänge......................170 5.10.3.1 Strom-/Spannungswandler-Eingänge................ 170 5.10.3.2 Binäreingänge......................170 5.10.3.3 Binärausgänge......................170 5.10.3.4 Messungen.........................170 5.10.4 Funktionseinstellungen....................170 5.10.5 Parameter........................171 5.10.6 Konfiguration........................171 Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 11 Strom-/Spannungswandler-Eingänge................ 181 5.14.3.2 Binäreingänge......................182 5.14.3.3 Binärausgänge......................182 5.14.3.4 Messungen.........................182 5.14.4 Funktionseinstellungen....................182 5.14.5 Parameter........................182 5.15 Über- und Unterstromschutz mit Scheitelwertverarbeitung 50 (UMZS)......183 5.15.1 Betriebsart........................183 5.15.2 Merkmale.........................183 Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 12 1MRK 505 406-UEN Rev. D 5.15.3 Ein- und Ausgänge......................183 5.15.3.1 Strom-/Spannungswandler-Eingänge................ 183 5.15.3.2 Binäreingänge......................183 5.15.3.3 Binärausgänge......................183 5.15.3.4 Messungen.........................183 5.15.4 Funktionseinstellungen....................184 5.15.5 Parameter........................184 5.15.6 Konfiguration........................184 Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 13 1MRK 505 404-UDE Änderungshistorie GUID-C876BDE2-918C-4B31-BA00-4D4A4190BFDC v2 Dokument Datum Produktüberarbeitung Historie Revision 2019-07 8.3.0 Erste Version 2020-10 8.3.1 Aktualisierungen und Erweiterungen 2022-01 8.3.2 Redundante Hilfsspannungsversorgung hinzugefügt, Updates und Ergänzungen Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 14 Parameternamen und Parameterwerte werden kursiv dargestellt. Beispielsweise ist der Standardwert der Einstellung Operation Not inverted. • Abschnittsreferenzen werden mit den entsprechenden Abschnittsnummern dargestellt. Beispiel: siehe Abschnitt 1.5.2 für weitere Details zu Dokumentkonventionen. Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 15 Bei Änderungen des Geräts müssen Maßnahmen ergriffen werden, um unbeabsichtigtes Auslösen zu verhindern. Die Geräte enthalten Komponenten, die empfindlich auf elektrostatische Entladung reagieren. Unnötiges Berühren von elektronischen Komponenten ist daher zu vermeiden. Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 17 Signal unabhängig von einer Strommessung akti- viert wird. Dieses Signal wird von der Abzweigschutzfunktion direkt aktiviert und erscheint daher nicht als binäres Eingangssignal. Tabelle wird auf der nächsten Seite fortgesetzt Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 18 Abzweigschutz gesetzt werden). 29600 ParaSet_1 aktiv Meldet, dass Parameter-Set 1 aktiv ist (Aktivierung über den Stationsbus oder ein Eingangssignal). Tabelle wird auf der nächsten Seite fortgesetzt Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 19 FE_Aus Blockierungsbefehl ZE_Ein Auslösesignal ZE_Aus DIROCDT Blockiersignal System DIROCINV Sammelschienenab- usw. bild Steuerung SYNC (Syn- Start chronisierung) Allgemeiner Alarm DIREFGND I0INV LOGIK VERZÖGE- RUNG CHKI3PH CHKU3PH UMZS Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 20 Bezeichnung für binäres Eingangs- Beschreibung signal Blockierung 112205_UMZ Blockierung Eingang zur UMZ-Blockierung Tabelle 9: FE_AMZ-Eingangssignale AS-internes Signal Bezeichnung für binäres Eingangs- Beschreibung signal Blockierung 113205_AMZ Blockierung Eingang zur AMZ-Blockierung Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 21 (red.scheme) Mast. nicht erfolgr. 118220_AWE Mast. nicht erfolgr. Block vom Master-LS Auslösung LS 3P 118305_AWE Ausl. LS 3P Dreiphasige Auslösung Tabelle wird auf der nächsten Seite fortgesetzt Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 22 Eingang für Dist. Schutz Phase L1 Anregung gung L1 Externe Anregung L2 120715_DIREFGND Ext. Anre- Eingang für Dist. Schutz Phase L2 Anregung gung L2 Tabelle wird auf der nächsten Seite fortgesetzt Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 23 Bezeichnung für binäres Ein- Beschreibung gangssignal Blockierung 125205_CHKU3PH Blockierung Eingang zur U3PH-Blockierung Tabelle 21: FE_OCINST-Eingangssignale AS-internes Signal Bezeichnung für binäres Ein- Beschreibung gangssignal Blockierung 126205_OCINST Blockierung Eingang zur UMZS-Blockierung Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 24 211730_DIST Anreg L2 Anregesignal für Phase L2 des Distanzschut- Anregung L2 Zus 211735_DIST Anregung L2 Zus zes (einschließlich „schwache Einspeisung“). Tabelle wird auf der nächsten Seite fortgesetzt Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 25 Signal, dass eine Abweichung der Speicher- spannungsfrequenz anzeigt. Tabelle 23: FE_UMZ-Ausgangssignale AS-internes Signal Bezeichnung für binäres Aus- Beschreibung gangssignal Auslösung 212105_UMZ AUS Auslösesignal Anregung 212705_UMZ Anregung Anregesignal Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 26 Auslösung blockiert 217410_SYNC Auslösung blo- Freigabe blockiertes Ausgangssignal ckiert Anregung 217705_SYNC Anregung Funktionsansprechwert Sync Übersteuerung 217805_SYNC Übersteuerung Synchrocheck überbrücktes Signal Tabelle wird auf der nächsten Seite fortgesetzt Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 27 Eingang für Distanzfunktion, um den Inh. Empfang eines SPS-Signals zu verhin- dern. An den Eingang ‚BlkExtBlkHF‘ an- zuschließen Anregung 220705_DIREFGND Anregung Anregesignal Tabelle wird auf der nächsten Seite fortgesetzt Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 28 Bezeichnung für binäres Aus- Beschreibung gangssignal Auslösung 225605_U3PH angesprochen Auslösesignal Tabelle 36: FE_UMZS Ausgangssignale AS-internes Signal Bezeichnung für binäres Aus- Beschreibung gangssignal Auslösung 226105_OCINST AUSLÖS Auslösesignal Anregung 226705_UMZS Anregung Anregesignal Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 29 Spannungsmessung verfügt, ist der Spannungswandler-Verbindungsmodus 3Phasen_Stern zwingend erforderlich. Einstellungsbeispiel für AS-Anwendungen: Spannungswandlerdaten: UN primär = 220 kV / √3 UN sekundär= 110 V / √3 Anschluss an REB500: 3 Phasen_Stern (Standard-Verbindung) Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 30 3 Phasen_Stern (Standard-Einstellung) Primärspannung: 220.000 V Sekundärspannung: 100 V Skalierfaktor: Skalierfaktor-Einstellung für Abzweigschutz GUID-A75CBB73-281A-482A-B09A-C94D9D528700 v1 Der Skalierfaktor gilt ausschließlich für die Spannungsfunktionen und nicht für den Distanzschutz. Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 31 Signalvergleich mit Übergreifstufe im Freigabeverfahren (auch bei schwacher Einspeisung, Kommunikationskanalausfall und Energierichtungsumkehr) • Blockierverfahren (auch für Energierichtungsumkehr) 5.1.3 Ein- und Ausgänge 5.1.3.1 Strom-/Spannungswandler-Eingänge GUID-27BEC646-2633-467C-8159-5E680C7F3C12 v1 • Dreiphasige Ströme • Dreiphasige Spannungen • Nullstrom Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 32 Zeit Zone 4 • Zeit Endzone • Messung • Übergreifmessung • Vorwärtsmessung • Rückwärtsmessung • Schwache Einspeiseauslösung • Distanzschutz blockiert • Blockierung von Pendelungen • Spannungswandler-Überwachung • Verzögerte SpgWdl-Überwachung Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 33 Starr geerdet (Auswäh- len) ErdSchlussModus (Auswäh- len) Istart 001,00 0,01 Imin 000,20 0,01 3I0min 000,20 0,01 3U0min 000,00 0,01 Ohm/Phase 020,0 Tabelle wird auf der nächsten Seite fortgesetzt Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 34 Ohm/Phase 008,00 -300 0,01 RRE(3) Ohm/Phase 010,00 -300 0,01 K0(3) 001,00 0,01 Winkel(3) Grad 000,00 -180 0,01 Verzögerung(3) 001,00 0,01 Tabelle wird auf der nächsten Seite fortgesetzt Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 35 SOTF10sec (Auswäh- len) Schwach (Auswäh- len) Unblockverfahren (Auswäh- len) Echo (Auswäh- len) TransBl (Auswäh- len) t1Block 000,07 0,25 0,01 Tabelle wird auf der nächsten Seite fortgesetzt Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 36 Wert auf Null gesetzt wird. Verzögerung ÜS-Reserve Auslöseverzögerung der Überstrom-Reservefunktion. Zeit PS-Block Bestimmt die maximale Blockierzeit der Pendelblockierfunktion. Die Pendelblockierfunkti- on ist blockiert, wenn der Wert auf Null gesetzt wird. Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 37 Leiter-Erde-Einstellung zur Erkennung einer schwachen Einspeisung bzw. einer span- nungslosen Leitung zur Aktivierung eines manuellen Zuschaltens der Leitung. Die Funkti- on wird blockiert, wenn der Wert auf Null gesetzt wird. Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 38 Löst aus • Bedingte Auslösung Löst nur aus, wenn die Richtungen während der aktuellen und der vorhergehenden Zeit- schritte zwingend sind. Tabelle wird auf der nächsten Seite fortgesetzt Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 39 Ansprechwert Leitungsblindwiderstand für die Rückwärtszone: X = 0 Zone deaktiviert. R(ZURÜCK) Ansprechwert Leitungswirkwiderstand für die Rückwärtszone. RR(ZURÜCK) Wirkwiderstandsreichweite bei Phasenfehlern in der Rückwärtszone. RRE(ZURÜCK) Wirkwiderstandsreichweite für Erdschlüsse in der Rückwärtszone. Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 40 Abb. 3: Einstellungen für Distanzmessungen RRE(BACK)/2 27° RR(BACK)/2 X(BACK)/8 - RRE(BACK) - RR(BACK) - R(BACK) 14° 7° - X(BACK) 27° 18000003--1-en.vsdx IEC19000405 V1 EN-US Abb. 4: Rückwärtszoneneinstellungen Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 41 VTSupBlkDel Verzögerte Blockierung der Distanzschutzfunktion (12 s) für das Auslösen der Spannungswandlerüberwachung. • aus: sofortige Blockierung • ein: verzögerte Blockierung Tabelle wird auf der nächsten Seite fortgesetzt Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 42 Aktiviert die schwache Einspeiselogik für PUTT- oder POTT-Mitnahmemodi (Uweak muss ebenfalls eingestellt werden): • • Deblockverfahren Aktiviert die Deblockierlogik: • • Ein (nur für SPS geeignet) Tabelle wird auf der nächsten Seite fortgesetzt Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 43 Der Parameter Analogue inputs bestimmt, ob der Nullstrom mit einem Analogeingang (Einstellung I0 input) verbunden oder intern verarbeitet wird. Das Informationssymbol weist den Leser auf wichtige Fakten und Bedingungen hin. Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 44 Die Unterimpedanzanregungen werden durch die Auswahl von UZ für den Parameter StartMode aktiviert. Die folgenden Parameter müssen eingestellt werden: • • • • • RLast • WinkelLast Die Parameter RLoad und AngleLoad definieren den zulässigen Lastbereich. Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 45 Phasen trotz eventuell auftretender Ausgleichsströme nicht ansprechen. Daraus ergeben sich folgende Grenzwerte: • Starr geerdete Netze  Ω/ph   • Ungeerdete Systeme oder Systeme mit Petersenspulen Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 46 Die empfohlene Einstellung ist 3I0min = 0,5 IN. Falls keine Einstellung gefunden werden kann, die diese beiden Bedingungen erfüllt, muss zusätzlich zum Nullstrom die Nullspannung (3U0min) für die Messung verwendet werden. Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 47 ≥ 1 ist der Faktor, der den aufgrund einer Zwischeneinspeisung von einem Relais erkannten scheinbaren Leitungsimpedanzanstieg berücksichtigt. • a, b sind die Impedanzen des entsprechenden Leitungsabschnitts (Ω). Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 49 Lichtbogenfestigkeit und dem Mastfundament-Widerstand im Verhältnis zum Leitungswiderstand. Typische Einstellungen liegen im Bereich RR(E)/X = 0,5...3. Die Lichtbogenfestigkeit RB lässt sich nach A.R. van C. Warrington folgendermaßen berechnen: 28700  Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 50 Der durch die Unterimpedanzparameter RLoad und AngleLoad definierte Lastbereich wird durch Anrege- und Messkennlinien berücksichtigt. Die Distanzschutzfunktion kann nur dann auslösen, wenn die Fehlerimpedanz innerhalb der Unterimpedanz-Anregekennlinie liegt. Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 51 Betrag und Phasenwinkel des Nullsystem-Kompensationsfaktors für eine Doppelleitung werden mit den Parametern k0m und k0mAng eingestellt. Diese Kompensation gilt nur für die Zonen 1 und 2, die Übergreifzone und die Rückwärtszone. Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 52 Die eingestellten Zeiten müssen die folgenden Beziehungen erfüllen: • Verzögerung (1) < Verzögerung (2) < Verzögerung (3) < Verzögerung (4) < Verzögerung (unabh.) • Verzögerung (ÜR) < Verzögerung (2) Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 53 Abb. 12: Unabhängige Zonenkennlinie Der Parameter DefDirMode bestimmt das Ansprechverhalten am Ende der unabhängigen Zeit. Er lässt sich entweder als gerichtet (in Auslöserichtung) oder als ungerichtet einstellen. Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 54 Bleibt die Spannungswandler-Überwachungsfunktion über 12 s lang angesprochen, wird sie erst nach einer Verzögerung (1 s) zurückgesetzt. Sollte ein Fehler zu Null- oder Gegensystemstromanteilen führen, wird er sofort zurückgesetzt. Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 55 TransBl aktiviert die Logik für die Umkehr der Fehlerenergie. • t1Block Zulässige Zeit zum Empfang eines SPS-Signals. • t1TransBl Auslösesignaldauer durch Logik falsche Energierichtung. • t2TransBl max. Auslösezeit der Logik falsche Energierichtung. Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 56 Ext UZ Blk Dieser Eingang blockiert die Unterimpedanzanregung, die Nullspannungsanregung (U ), die Messung für Weak und die Rückwärtsmessung. Die Überstromanregungen (Üs) bleiben in Betrieb. Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 57 Dieser Eingang blockiert den Empfang eines Mitnahmeauslösesignals. Er dient zum Koordinieren von Kommunikationskanalsignalen, wenn in einem starr geerdeten System Distanz- und Erdschlussschutz den gleichen Kanal verwenden. Er muss mit dem RecBlk-Signal der Erdschlussfunktion verbunden sein. Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 58 Die Anregesignale werden zurückgesetzt, wenn die Impedanzen aller sechs Schleifen außerhalb der Abschlussimpedanzzone liegen (wenn nur die Überstromanregungen in Betrieb sind, gibt es keine Unterimpedanz-Anregekennlinie, und das Relaisansprechen wird durch die Einstellung der Überstromanregung IStart) bestimmt. Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 59 ≥ 3I0 ) AND mi n ≥ 0.25I ma x AND/OR ≥ 3U0 mi n set log. signal E 18000012-IEC19000414-1-en.vsdx IEC19000414 V1 EN-US Abb. 13: Überstromanregungen (Istart) Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 60 Die drei Leiter-Erde-Schleifen werden wie folgt verarbeitet: Wenn I (oder I oder I ) größer als I ist, werden die entsprechenden Schleifen aktiviert und die Schleifenimpedanzen wie folgt berechnet: Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 61 Ph 0 Beispiel:    Leiter-Leiter-Schleife Für eine Leiter-Leiter-Schleife wird die Impedanz anhand der Leiter-Leiter-Variablen berechnet:   Ph Ph  Ph Ph  Ph Ph Beispiel: Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 62 Die Art des Fehlers wird somit ermittelt. Diese Informationen werden benötigt für: • Phasenauswahl (Ermittlung der zu messenden Schleife) • Signalisierung der Art des Fehlers (Signalrelais, LEDs usw.) • Freigabesignale für die Auslösung • Starten der Zeitglieder Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 63 Dies wird durch Anordnen aller Distanzrelais im Netz zum Messen derselben Erdschlussschleife erreicht und dient der Phasenauswahlfunktion. Mit der Logik der Phasenauswahlfunktion lassen sich folgende Sequenzen auswählen: Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 64 Phasenauswahlfunktion ausgeführt und die zu messende Schleife bestimmt. Ist dies nicht der Fall, wird die von den Unterimpedanzanregungen ermittelte Schleife gemessen. Die Impedanz einer Leiter-Erde-Schleife, z. B. L1-E, wird anhand der folgenden Gleichung berechnet: Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 65 Richtung der ersten Zone und der Übergreifzone oder in Richtung der Rückwärtsmesszone liegt. Die entsprechende Auslösung und andere Signale werden von der Systemlogik verarbeitet. Der Leistungsschalter löst jedoch erst dann aus, wenn eine Messeinheit zweimal in Betrieb war. Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 66 Nur bei einem Doppelerdfehler in einem ungeerdeten Netz oder Systemen mit Petersenspulen wird die Messung während der Verarbeitungszeit II auf die nur von der Phasenauswahllogik bestimmte Impedanzschleife begrenzt, andernfalls werden alle Leiter-Erde- und Leiter-Leiter-Impedanzschleifen Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 67 Messung der ersten Zone ausgewertet. Die entsprechende Auslösung und andere Signale werden von der Systemlogik verarbeitet. Der Leistungsschalter löst jedoch erst dann aus, wenn eine Messeinheit zweimal in Betrieb war. Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 68 GUID-10744C55-5A70-473E-84CF-B1D445573981 v1 Vor der Bestimmung der Richtung eines Fehlers wird die als Referenzspannung verwendete Fehlerspannung überprüft, um festzustellen, ob sie höher ist als die Einstellung des Parameters Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 69 Fehler involvierten Phasenspannungen ab. Bei einer Leiter-Leiter-Schleife enthält die Referenzspannung auch einen Anteil der Speicherspannung U . Die Dauer der Speicherspannung ist auf 5 bis 15 Netzfrequenzperioden speich Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 70 ) werden für die dreiphasigen Spannungs- und für die dreiphasigen Stromsysteme berechnet:      × a2 + U × a 1/120 × a2 + I × a Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 71 U um 5 ms verzögert, wenn es zu Abweichungen zwischen den Schaltzeiten der drei Leistungsschalterpole kommt. Je nach gewählter Betriebsart wird eine der folgenden vier Bedingungen überwacht: Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 72 Der Parameter VTSupDebDel [VTSUP_DEBDEL] (Entsperrung) ermöglicht die permanente Einstellung der Rückfallverzögerung von 1 s unabhängig von der Stromstärke. Das von der Spannungswandler-Überwachungsfunktion ausgegebene Blockiersignal hat keinen Einfluss auf die Reserve-Überstromfunktion. Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 73 Verzög. Ein = 1; Aus = 0 VTSUP_DEBDEL Eingangsparameter: Überw. Freigabe Verzög. Ein = 1; Aus = 0 VTFAIL_IU2 Internes logisches Signal Tabelle wird auf der nächsten Seite fortgesetzt Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 74 Phasenauswahl durchführen muss, eine empfindlichere Einstellung haben. 5.1.7.5 Systemlogik Aufbau der Systemlogik GUID-1AF2E4BA-F6B1-4611-A4DA-ED64F2D7C3A4 v1 Die Systemlogik verarbeitet die Binäreingangssignale von der externen Anlage (Optokopplereingänge) und alle Binärsignale der Distanzschutzfunktion. Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 75 Blockiersignale für den Distanzschutz [EXTBL_DIST] (Optokopplereingänge), die Pendelblockierung [PS_BLOCK] und die Spannungswandler-Überwachungsfunktionen [VT_BLOCK] blockieren alle Distanzschutzfuntionen [DISTBL] mit Ausnahme der Reserve-Überstromfunktion. EXTBLK_DIST DISTBL PSBBLOCK VTFAIL 18000019-IEC19000421-1-en.vsdx IEC19000421 V1 EN-US Abb. 20: SUPBL-Segment Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 76 Das Zurücksetzen des Signals SOTF [START_SOTF] wird um 1 s verzögert, d. h. jede Distanzschutzanregung innerhalb einer Zeitspanne von 1 s nach Erfüllung eines der drei Draufschaltfehlerkriterien führt zu einer dreiphasigen Auslösung [SOTF] des Leistungsschalters. Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 77 SOTF_INI = (Anregung! = 0) wenn SOTF = Vorwärts ODER SOTF_INI = (Anregung! = 0) & (Fehler in der Übergreifzone) START_SOTF Binäres Signal: SOTF angesprochen SOTF Binäres Signal: SOTF- Anregesignal Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 78 Die interne automatische Wiedereinschaltfunktion gibt ein Übergreifsignal [AR_ZE] aus, wenn alle Bedingungen zum automatischen Wiedereinschalten erfüllt sind. ZE_FOR_DIST AR_ZE RSFF BIT_TRIP_ZE START_ L1L2L3 18000022-IEC19000424-1-en.vsdx IEC19000424 V1 EN-US Abb. 23: ZE-Segment Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 79 Indirekte Schaltermitnahme im Mitnahmeverfahren (PUTT) GUID-666A852F-90EE-4C7D-BF10-B16BFE5DDD69 v1 Die Kriterien für die Auslösung und Übertragung eines Mitnahmeauslösesignals durch die Distanzschutzfunktion in einem PUTT-Verfahren sind in der Tabelle unten angegeben: Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 80 Internes Signal zur Über- tragungslogik der Dis- tanzfunktion Die Übertragungskriterien sind erfüllt, wenn die lokale Messeinheit auslöst, die Anregungen angesprochen haben und der dritte Zeitschritt noch nicht gestartet wurde. Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 81 PUTT_NONDIR START_L1L2L3 PUTT_FWD UZ_FWD PUTT_OR MEAS_OR2 DELAY2 M_OWN BIT_UNBL HFREC TRIP_PUTT P_WEAK UWEAK_PUTT UWEAK_L1 UWEAK_L1_PUTT UWEAK_L2 UWEAK_L2_PUTT UWEAK_L3 5000 UWEAK_L3_PUTT 18000025-IEC19000428-1-en.vsdx IEC19000428 V1 EN-US Abb. 26: PUTT_EMPF-Segment Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 82 PUTT-, POTT- und BLOCK-ÜR-Verfahren und berücksichtigt dabei alle im Falle einer schwachen Einspeisung empfangenen Echosignale. Die Kriterien für die Auslösung [AUSLÖS_POTTI] und Übertragung [SEND_POTT] eines Mitnahmeauslösesignals durch die Distanzschutzfunktion in einem POTT-Verfahren sind in der Tabelle unten angegeben: Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 83 Internes logisches TRANSBL-Signal DELAY2 Binärausgang: Verzögerung 2 P_ECHO Einstellung: Echo Ein = 1; Aus = 0 MESS_RÜCKW Binärausgang: Meas Bward Tabelle wird auf der nächsten Seite fortgesetzt Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 84 BIT_UNBL HFREC BIT_TBE DELAY2 M_OWN TRIP_POTT EXTBLK_HF MEAS_BWD UWEAK_L1 UWEAK_POTT P_WEAK UWEAK_L1_PO TT UWEAK_L2 5000 UWEAK_L3 UWEAK_L2_PO TT UWEAK_L3_PO TT 18000027-IEC19000431-1-en.vsdx IEC19000431 V1 EN-US Abb. 28: POTT_EMPF-Segment Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 85 Energierichtungsumkehr (TRANSBL). Die Ausgangssignale von der Übertragungslogik werden an die gemeinsame Übertragungslogik für PUTT-, POTT- und BLOCK ÜR-Verfahren übertragen. Auslöse- und Übertragungskriterien können der folgenden Tabelle entnommen werden. Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 86 Binärausgang: Verzögerung 2 MESS_RÜCKW Binärausgang: Meas Bward EXTBLK_HF Binäreingang Com Rec BLOCK_EIN Internes Signal zur Übertra- gungslogik der Distanzfunkti- BLOCK_SEND Internes Signal zur Übertra- gungslogik der Distanzfunkti- Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 87 Doppelleitungen mit Einspeisung von beiden Enden und einer hohen Nullsystem-Gegenimpedanz (beide Stromkreise an den gleichen Masten) verwendet. Ein Blockierverfahren erfordert diese Logik nicht, sofern die Wartezeit ausreichend lang ist. Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 88 Signal vom anderen Ende. Zum Beispiel löst er aus und öffnet die „gesunde“ Leitung. 18000030-IEC19000435-1-de.vsdx IEC19000435 V1 DE-DE Abb. 31: Stromrichtungsumkehr Die Logik ist funktioniert folgendermaßen (POTT-Lösung): Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 89 Die Auslösung veranlasst stets, dass die Logik zurückgesetzt wird; danach bleibt sie 100 ms lang inaktiv. Der fehlerhafte Stromkreis wird daher z. B. bei einem gescheiterten automatischen Wiedereinschaltversuch sofort ausgelöst. Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 90 PUTT_SEND PUTT-Logik POTT_SEND POTT-Logik BLOCK_SEND BLOCK-Logik DISTBL SUPBL-Freigabelogik UWEAK_L1 UL1 < Umin UWEAK_L2 UL2 < Umin UWEAK_L3 UL3 < Umin Tabelle wird auf der nächsten Seite fortgesetzt Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 91 Der Parameter Trip Mode wird auf 3 Ph Trip Del 3 gesetzt, und die Zeit von Zone 3 (und auch die automatische Wiedereinschaltung in der 2. Zone) ist abgelaufen. Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 92 Anregung ÜS-Reserve BIT_L1 TRIP3, TRIP2 SIG_L1 Binärausgang Anregung L1 BIT_L2 TRIP3, TRIP2 SIG_L2 Binärausgang Anregung L2 BIT_L3 TRIP3, TRIP2 SIG_L3 Binärausgang Anregung L3 P_L1L2L3 Binärausgang Anregung L1L2L3 Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 93 Binärausgang: AUS L1L2L3 P_T1_TRIP Einstellung: t1 Ausb Fehler OC_D Binärausgang: Auslösung ÜS SOTF Binärausgang: Auslösung CB TRIP_STUB STUB TRIP_3PH Einstellung: Auslösemodus AR_1POL_IN Binäreingang 1-phasige AWE BIT_3P TRIP3 Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 94 Ursprung Senke SOTF SOTF ZE_FOR_DIST Binäreingang ZExtension AWE_ZE Binäreingang ZErweiterungAWE MEAS_OR2 Binärausgang: Meas Oreach START_L1L2L3 Binärausgang: Anregung L1+L2+L3 TRIP_STUB STUB Tabelle wird auf der nächsten Seite fortgesetzt Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 95 BIT_L3 TRIP1 DISTBL SUPBL M_EIG BLOCK, POTT, PUTT Binärausgang: AUSLÖ- SUNG LS Binärausgang: AUSLÖ- SUNG LS L1 Binärausgang: AUSLÖ- SUNG LS L2 Binärausgang: AUSLÖ- SUNG LS L3 Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 96 Verhältnis zum Winkel δ zwischen den Spannungsvektoren der Energiequellen in verschiedenen Teilen des Systems. Bei einem Fehler hingegen erfolgen sprungartige Änderungen dieser Parameter. Die Parameter, die lagenunabhängig einer erkennbaren Variation im allgemeinen Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 97 Das Blockiersignal PSB bleibt so lange erhalten, wie sich die Distanzschutzfunktion im Ansprechzustand befindet. Die Pendelblockierfunktion ist nur für den symmetrischen dreiphasigen Zustand wirksam und kann die Distanzschutzfunktion für asymmetrische Fehler nicht blockieren (Leiter-Erde- und Leiter-Leiter-Fehler). Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 98 Ein- und Ausgänge 5.2.3.1 Strom-/Spannungswandler-Eingänge GUID-F644DFAA-0B84-4353-9F19-FE8FD67FE590 v1 • Strom 5.2.3.2 Binäreingänge GUID-AB3D1639-2EDC-4AE9-BE1B-DD3EA05AA4F9 v1 • Blockierverfahren 5.2.3.3 Binärausgänge GUID-C0E2CC33-55E1-4C4F-84A0-CD307A90DA0A v1.1.1 • Anregung • Auslösung 5.2.3.4 Messungen GUID-AFB5BC3C-9DB7-450E-9C49-4CB7196297F7 v1 • Stromamplitude Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 99 Alle Stromeingänge sind auswählbar. BlockEing Eingang zur Blockierung der Funktion. • F: nicht blockiert • T: blockiert • xx: alle Binäreingänge (oder Ausgänge von Schutzfunktionen) Auslösung Auslösesignal Anregung Ansprechsignal Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 100 = 1000 A muss die Einstellung für 1,5 I Ansprechstrom = 1200 A sein:   1000 StromEing Ein im Eingang zwischenliegender Stromwandler ist für Stromeinstellungen unter 0,2 I unerlässlich. Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 101 C = 0,02: normal abhängig • C = 1: sehr abhängig und Langzeit-Erdschluss • C = 2 : extrem abhängig • Unempfindlich gegen Gleichstromanteil • Unempfindlich gegen Oberwellen Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 102 200,0 0,01 Istart 1,10 1,00 4,00 0,01 t-min 00,00 10,0 AnzPhasen StromEing Stromw/Spgswdl.- Adr. IB-Einstellung 1,00 0,04 2,50 0,01 BlockEing BinärAdr Immer aus Auslösung SignalAdr Anregung SignalAdr Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 103 Bemessungsstroms, für < I des geschützten Moduls: der Schutz ist empfindlicher > I des geschützten Moduls: der Schutz ermöglicht die maximale Ausnutzung der thermischen Belastbarkeit des geschützten Moduls Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 104 RXIDG eingestellt werden; in diesem Fall entspricht die abhängige Kennlinie der Funktion der des Relaistyps RXIDG. t [s] = 5,8 - 1,35 LN (I / I Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 105 C-Einstellung gemäß der gewünschten Kennlinie für das geschützte Modul • - Einstellung nach Zeitstaffelungsberechnung • tmin 0,00 Unabhängiger gerichteter Überstromschutz 67 (DIROCDT) 5.4.1 Betriebsart GUID-65CB2975-ADFB-4D2B-8923-3A0C57A02EB7 v1 Gerichtete Überstromfunktion: Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 106 Standardwert Schritt ParSet4..1 (Auswäh- len) StromEing Stromw/ Stromw I1-I3 Spgswdl.-Adr. Spannungseing. Stromw/ Spgswdl. U1- Spgswdl.-Adr. I-Einstellung 2,00 0,20 20,00 0,01 Tabelle wird auf der nächsten Seite fortgesetzt Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 107 Binäreingänge (oder Ausgänge von Schutzfunktionen) Ext Block • F: nicht blockiert • xx: alle Binäreingänge (oder Ausgänge von Schutzfunktionen) Auslösung Auslösesignal. Anregung Ansprechsignal. Tabelle wird auf der nächsten Seite fortgesetzt Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 108 Stromwandlers vom Bemessungsstrom I des geschützten Moduls abweicht, wird zum Erzielen einer Übereinstimmung eine Kompensation der Messung empfohlen. Hierfür wird entweder der Referenzwert des A/D-Wandler-Eingangs oder die Einstellung korrigiert. Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 109 Stromeingang Spannung Außenleiter-Nulll- Berechnete Spannung leiter L2L3 L3L1 L1L2 Die Spannungsmessung kompensiert automatisch die Anschlussgruppe der Spannungswandler. Beispielsweise werden die Werte der Außenleiterspannung für Spannungswandler in Sternschaltung Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 110 Spannung nur während dieser Zeit verfügbar ist und daher nur in dieser Zeit eine Richtungsumkehr erkannt werden kann. Bei längeren Einstellungen wird anstelle der tatsächlich gespeicherten Spannung die letzte gültige Leistungsrichtung verwendet. Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 111 5.5.3.3 Binärausgänge GUID-C59C9A87-BD2E-4EE1-9A71-847ADC642458 v1 • Anregung • Anregung L1 • Anregung L2 • Anregung L3 • Vorwärtsmessung • Rückwärtsmessung • Auslösung 5.5.3.4 Messungen GUID-D59AA2D3-FAEF-4F61-B7A1-1C8C6BA71BB7 v1 • Stromamplitude Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 112 Einstellung für den Exponentialfaktor zur Bestimmung der Auslösekennlinie gemäß BS 142 -Einstellung Konstante zum Bestimmen der Parallelverschiebung der Kennlinie (Zeitstaffelung) Tabelle wird auf der nächsten Seite fortgesetzt Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 113 Position der Basiskennlinie. Die Kennlinie wird aktiviert, wenn der Basisstrom um einen voreingestellten Betrag (IStart) überschritten wird. Die Anpassung des Basisstroms I an den Laststrom I des geschützten Moduls anstelle seines Bemessungsstroms ermöglicht Folgendes: Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 114 Es sind Einstellungen für Standardkennlinien gemäß BS 142 eingestellt: normal abhängig: c = 0,02 sehr abhängig und Langzeit- c = 1,00 Erdschluss: extrem abhängig: c = 2,00 Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 115 = 5 t Bei Schaltzeiten zwischen 0,5 und 2,5 s ergeben sich für k folgende Einstellungen: t [s] 12,5 Die Kennlinien gemäß BS 142 werden wie folgt eingestellt: Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 116 Ströme, Spannungen zur Bestimmung der Leistungsrichtung Stromeingang Spannung Außenleiter-Nulllleiter Berechnete Spannung L2L3 L3L1 L1L2 Die Spannungsmessung kompensiert automatisch die Anschlussgruppe der Spannungswandler. Beispielsweise werden die Werte der Außenleiterspannung für Spannungswandler in Sternschaltung Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 117 Standard-Spannungsanwendungen (Über- und Unterspannungsfunktion) 5.6.2 Merkmale GUID-DCE098A7-D900-43B1-A3F8-4C2F1CC68D9B v1 • Unempfindlich gegen Gleichstromanteil • Unempfindlich gegen Oberwellen • Ein- oder dreiphasige Spannungsmessung • Erkennung von Maximal- bzw. Minimalwerten im dreiphasigen Modus Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 118 Parameter zur Bestimmung, in welchem Parametersatz eine bestimmte Funktion aktiv ist Verzögerung Zeitverzögerung zwischen Ansprechen und Auslösen der Funktion V-Einstellung Spannungseinstellung für Auslösung Tabelle wird auf der nächsten Seite fortgesetzt Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 119 Referenzwerts des A/D-Kanals oder durch Korrektur der Spannungseinstellung erreicht. Beispielsweise sollte bei U = 12 kV und U = 15 kV die Einstellung für 1,4 U Ansprechspannung wie folgt sein:   1.12 Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 120 Abb. 45: Auslösekennlinie eines zweistufigen Überspannungsschutzes Typische Einstellungen: 1. Stufe: V-Einstellung 1,15 U Verzögerung MaxMin MAX (1-phasig) 2. Stufe: V-Einstellung 1,4 U Verzögerung 0,1 s MaxMin MAX (1-phasig) Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 121 1 Eingang zum Umgehen der Synchrocheck-Funktion (OverridSync) • 2 Eingänge zur Fernauswahl der Betriebsart (OpModeInp1 und OpModeInp2) • 2 Eingänge für Fernschaltspannungskanäle in Doppel-Sammelschienenstationen (UBUS1Activ und UBUS2Activ) Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 122 Betriebsmodus nur SynChck (Auswählen) ÜberwachZeit 0,20 0,05 5,00 0,05 t-Rückfall 0,05 0,00 1,00 0,05 uBusEing-Ph 1Ph L1-L2 (Auswählen) uBusEingang1 AnalogAdr Tabelle wird auf der nächsten Seite fortgesetzt Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 123 Sammelschiene und Leitung (niedrigste Leiterspannung bei dreiphasiger Messung). maxSpg Spannungspegel zur Unterscheidung der Spannungslosigkeit zwischen Sammelschiene und Leitung (höchste Leiterspannung bei dreiphasiger Messung). Tabelle wird auf der nächsten Seite fortgesetzt Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 124 Sammelschienen-Eingangskanal konfiguriert wurde (‚uBusEin- gang2‘). • F: Eingang deaktiviert • T: Eingang freigegeben • xx: alle Binäreingänge (oder Ausgänge von Schutzfunktio- nen) Tabelle wird auf der nächsten Seite fortgesetzt Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 125 Die Eingänge zum Schließen des Leistungsschalters werden blo- ckiert (ein oder mehrere blockierte Eingänge liegen auf logisch 1), aber der Synchrocheck-Algorithmus läuft weiterhin. Tabelle wird auf der nächsten Seite fortgesetzt Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 126 BlkSynchBus1, BlkSynchBus2, BlkSynchLeitg uBus1Activ uBus2Activ Ausgewählter Spannungseingang (T) TRUE (F) FALSE BlckAuslBus1 und BlckAuslLeitg (F) FALSE (T) TRUE BlckAuslBus2 und BlckAuslLeitg Andere Bedingungen Der vorherige Blockiereingang bleibt aktiv. Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 127 System • zum Verbinden zweier synchroner oder asynchroner Teile eines Netzes • in automatischen Wiedereinschaltverfahren • als Sicherheitsprüfung beim Durchführen manueller Schalthandlungen. Anwendungsbeispiel: An Doppelsammelschienen angeschlossener Abzweig Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 128 Max. Phasenverschiebung |dPh| maxPhaseDif Max. Frequenzdiffenrenz |df| maxFreqDif Mindestspannungswert für die Überwachung (Ermitteln, ob die Anlage unter Span- minSpg nung steht) Tabelle wird auf der nächsten Seite fortgesetzt Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 129 = U bus − U Leitung • dPhi = PhiB − PhiL Die Frequenzdifferenz df wird durch die Bestimmung der Rate ermittelt, mit der die Phasenverschiebung zwischen den Spannungsvektoren variiert: Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 130 Grundsätzlich wird ein Freigabesignal ausgegeben, wenn die Synchrocheck-Bedingungen (dU, dPh und df) für den vorgeschriebenen Zeitraum erfüllt sind und beide Systeme, d. h. Sammelschiene und Leitung, spannungsführend sind (Spannung > minVoltage). Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 131 Einstellung der Sammelschienenspannung (1ph L1L2, L2L3 oder L3L1; 1ph L1E, L2E oder L3E) verfügbar, aber die ausgewählten Spannungen müssen den Einstellungen entsprechen (siehe Abschnitt 5.7.4). Bei Verwendung beider Sammelschieneneingänge gilt für beide Sammelschienen die Definition der Phase (‚uBuSEing-Ph‘). Hinweise Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 132 Einstellung von dPh immer noch die Phasenverschiebung maxFreqDif innerhalb des eingestellten zulässigen Winkelbereichs (- maxPhaseDif bis + maxPhaseDif) am Ende der Zeit supervisTime befindet. Typische Werte für eine Phasenverschiebungseinstellung (maxPhaseDif) von 10°: Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 133 (F) FALSE (T) TRUE uBusEingang2 und uLeitEingang Andere Zustandskombinationen dieser beiden Eingänge führen zu keiner Schaltung der AnalogAdr- Kanäle und die vorherrschende Situation bleibt erhalten. Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 134 Wenn keines der beiden Freigabesignale auf logisch 1 steht, wird die Algorithmusabarbeitung beendet. Alle Messelementausgänge werden sofort zurückgesetzt, und jedes Freigabesignal des Leistungsschalters (FreigabeSchliessen) wird nach der für t‑Reset eingestellten Zeit zurückgesetzt. Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 135 Möglichkeit zum Steuern der Umgehung des Synchrocheck-Moduls und Verlängerung der Totzeit für die erste Zone durch externe Signale • Klar definiertes Ansprechen auf sich ändernde Fehlerzustände während der Totzeit (Folgefehler) Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 136 *) 2 und 3 kennzeichnen die Eingänge der Schutzfunktionen 2 und 3 bzw. Relais 2 und 3 in einem redundanten Schutzverfahren. **) 2 bezeichnet die Eingänge für LS2 in einem Duplexverfahren. Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 137 Betr 000,50 0,05 0,01 t Sperr 005,00 0,05 0,01 t Schliess 000,25 0,05 0,01 t Messg.1P 000,60 0,10 0,01 Tabelle wird auf der nächsten Seite fortgesetzt Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 138 AWE bereit SignalAdr AWE läuft SignalAdr AWE gesperrt SignalAdr Erste AWE 3P SignalAdr Erste AWE 1P SignalAdr Zweite AWE SignalAdr Tabelle wird auf der nächsten Seite fortgesetzt Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 139 BinaryAddr Immer aus LS2 öffnen BinaryAddr Immer aus SynchroChck2 BinaryAddr Immer aus Leitung 2 span- BinaryAddr Immer aus nungslos LS2 schließen SignalAdr LS2 Priorität BinaryAddr Immer aus Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 140 Auslösung LS 3P Eingang für das dreiphasge Auslösesignal. Die dreiphasige Auslösung von einer Schutz- funktion ist mit diesem Eingang verbunden. Tabelle wird auf der nächsten Seite fortgesetzt Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 141 Die Ausgangssignale Auslösung 3-pol. und Unabh. Auslösung werden erzeugt und es erfolgt eine dreiphasige unabhängige Auslösung . Auf off (F oder „False“) setzen, falls nicht benötigt. Tabelle wird auf der nächsten Seite fortgesetzt Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 142 Ausschaltbereitschaftssignale nicht freigegeben (Umgehung immer aktiv). • aus — erste einphasige Wiedereinschaltung durch Synchrocheck- und Ein-/ Ausschaltbereitschaftssignale freigegeben (Umgehung nicht aktiv). Tabelle wird auf der nächsten Seite fortgesetzt Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 143 Wiedereinschaltung des Zyklus oder am Ende der Wartezeit nach erfolgreicher Wieder- einschaltung durch den Master). Auf off (F oder „False“) setzen, falls nicht benötigt. Tabelle wird auf der nächsten Seite fortgesetzt Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 144 Konfiguration 5.8.6.1 Allgemeines GUID-DFA37C03-18E1-4EE9-9F28-FBA0371C66FB v1 Die automatische Wiedereinschaltfunktion kann 1 bis 4 automatische Wiedereinschaltversuche ausführen. Der erste Versuch kann ein- oder dreiphasig sein, während die nachfolgenden Versuche Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 145 Verbindung von Anreg. SOTF von der Distanzfunktion mit dem Eingang CondBlkAR der automatischen Wiedereinschaltfunktion verhindert werden. 18000048-IEC19000453-1-en.vsdx IEC19000453 V1 EN-US Abb. 49: Distanz- und Wiedereinschaltfunktionen im gleichen Modul Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 146 Begriffe „Übergreifen“ und „Mitnahme“ folgende Bedeutung: • Übergreifen: Freigabe einer Überstromfunktion mit einer kurzen (ungestaffelten) Zeitverzögerung. • Mitnahme: Freigabe einer Überstromfunktion mit einer langen (gestaffelten) Zeitverzögerung. Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 147 Wenn sich die Wiedereinschaltautomatik AWE(1) in einem nicht bereiten Zustand befindet, wird die Wiedereinschaltautomatik AWE(2) aktiviert und kommuniziert mit der Distanzschutzfunktion UZ(2). AWE(1) befindet sich im Allgemeinen im gleichen Abzweigmodul wie der Distanzschutz UZ(1), und Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 148 > Trip CB 3P 1PolAR Trip 3-Pol AR(1) ZExtensionAR ZExtension 18000051-IEC19000456-1-en.vsdx IEC19000456 V1 EN-US Abb. 52: Koordinieren der automatischen Wiedereinschaltung des Hauptschutzes 1 mit dem Hauptschutz 2 Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 149 Ein Zweck der Sperrzeit ist es, dem Leistungsschalter das Wiederherstellen seiner vollen Spannungsfestigkeit zu ermöglichen. Dazu deaktiviert sie die automatische Wiedereinschaltfunktion für die für den Parameter t inhibit eingestellte Zeit nach einem der folgenden Ereignisse: Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 150 Totzeit wird die Logik [(SynChck UND SÖ bereit) ODER Leitg spglos ODeR ExtSLSypas) überprüft und der Befehl nur dann aktiviert, wenn alle Kriterien innerhalb der Einstellung von t Timeout richtig sind. Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 151 Wiedereinschaltzyklus wirksam, d. h. während der Totzeit. Sollte nicht genügend Energie zum Öffnen des Leistungsschalters nach dem Schließen vorhanden sein, wird das Schließsignal deaktiviert und ein Signal Def. Auslösung (definitive Auslösung) erzeugt. Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 152 Die Wiedereinschaltfunktion wird sofort (die Blockierzeit t AR Block lang) durch ein Signal Von Hand schließen blockiert. Dieses Signal wird auch benötigt, wenn die Übergreiflogik das ZErweiterung - Signal einschaltet. Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 153 Eine Auslösung nach einem Schließbefehl während der Zeit von t Close +300 ms schaltet den Totzeitschritt (zweite, dritte und vierte AWE) um oder initiiert eine Sperre (je nach Einstellung). Ein Schließbefehl wird direkt nach einer Auslösung zurückgesetzt. Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 154 Zonenerweiterungslogik in der Distanzschutzfunktion verbunden ist. 5.8.7 Zeitdiagramme GUID-EB943681-2270-41A7-81AC-C18A80DCAA35 v1 Das Zeitverhältnis zwischen den verschiedenen Signalen während des Betriebs der automatischen Wiedereinschaltfunktion kann den folgenden Diagrammen entnommen werden. Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 155 Distanzschutz- und einer AWE-Funktion >> Ansprechen auf Erdschluss Einstellungen: • 1. AWE-Modus = 1P-1P oder 1P3P-1P3P • 2..4. AWE-Modus = aus • ZE Vorfehler = ein • ZE 1. AWE = aus Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 156 Distanzschutz- und einer AWE-Funktion >> Ansprechen bei einem entstehenden Erdschluss Einstellungen: • 1. AWE-Modus = 1P3P-1P3P • '2..4. AWE-Modus‘ 'aus' • ZE Vorfehler = ein • ZE 1. AWE = aus Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 157 2..4. AWE-Modus = 3AR • ZE Vorfehler = ein • ZE 1. AWE = aus, • ZE 2. AWE = ein • ZE 3. AWE = aus Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 158 Betrieb >> Ansprechen bei erfolgreicher automatischer Wiedereinschaltung Einstellungen: • 1. AWE-Modus = 1P-1P oder 1P3P-1P3P • 2..4. AWE-Modus = aus • ZErweiterung = ein • ZE 1. AWE = aus Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 159 Betrieb >> Ansprechen bei erfolgreicher automatischer Wiedereinschaltung Einstellungen: • 1. AWE-Modus = 1P-1P oder 1P3P-1P3P • 2..4. AWE-Modus = aus • ZErweiterung = ein • ZE 1. AWE = aus Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 160 Betrieb >> Ansprechen bei erfolgloser automatischer Wiedereinschaltung Einstellungen: • 1. AWE-Modus = 1P-1P oder 1P3P-1P3P • 2..4. AWE-Modus = aus • ZErweiterung = ein • ZE 1. AWE = aus Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 161 Bei der Inbetriebnahme der automatischen Wiedereinschaltfunktion reicht es nicht aus, den kombinierten Betrieb von Schutzfunktion, automatischer Wiedereinschaltfunktion und Leistungsschalter zu überprüfen. Es sind auch die resultierenden Totzeiten zu bestimmen. Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 162 Totzeiten auch die Auslöse- und Schließzeiten der beiden Leistungsschalter gemessen werden. Die für die beiden automatischen Wiedereinschaltfunktionen eingestellten Totzeiten müssen dann eine ausreichend lange, überlappende Totzeit gewährleisten, damit die Leistungsschalter entionisieren können. Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 163 6: Kontakte gehen zusammen : Wiedereinschaltzeit : Auslösezeit : Totzeit : Lichtbogenlöschzeit : Dauer der Unterbrechung : Vorzündzeit : resultierende Totzeit : Totzeit : Sperrzeit : Fehlerdauer Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 164 • Anregung und Auslösung durch die Distanzfunktion 5.9.3.3 Binärausgänge GUID-BF84DA2A-D873-4040-A306-DC404723E033 v1.1.1 • Anregung • Auslösung • Störung vorwärts • Störung rückwärts • Senden • Blockierung des Distanzschutzempfangs Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 165 Ext. Anregung L3 BinärAdr Immer aus ExtAusl 3P BinärAdr Immer aus ExtAusl BinärAdr Immer aus Auslösung SignalAdr Anregung SignalAdr MeasFwd SignalAdr MeasBwd SignalAdr Senden SignalAdr Empf Inh. SignalAdr Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 166 Binäreingänge (oder Ausgänge von Schutzfunktionen) Empfangen SPS-Empfangseingang • F: kein SPS-Empfangssignal • xx: alle Binäreingänge (oder Ausgänge von Schutzfunktionen) Tabelle wird auf der nächsten Seite fortgesetzt Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 167 Wenn Erdschluss- und Distanzschutzvorrichtungen denselben Kommunikationskanal verwenden, müssen die Signalvergleichsverfahren beide freigebend oder beide blockierend sein. Bei Freigabeverfahren, bei denen der Distanzschutz an einem Ende einer schwachen Einspeisung mit Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 168 Erdschlüsse in der gesamten Leitungslänge zu erkennen, da der Schutz am starken Einspeisungsende immer auslöst, obwohl die Stromstärke am Ende der schwachen Einspeisung nicht den Freigabepegel erreicht. Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 169 IEC19000465 V1 EN-US Abb. 61: Prinzip eines zulässigen Richtungsvergleichsverfahrens Dabei gilt: • Anregung: Stromstärke höher als der Freigabewert I-setting • : Basiszeit Basic • MeasFwd: Fehler in Vorwärtsrichtung Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 170 Eine Schutzfunktion, die einen Fehler in Richtung der der geschützten Leitung misst, löst am Ende der einstellbaren Wartezeit tWait aus, vorausgesetzt, dass zuvor kein Blockiersignal empfangen wird. Optionen: Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 171 <...>: optionale Funktionen • : asymmetrische Ströme unter normalen Lastbedingungen asymm • I-dir: Stromfreigabe für Richtungsmessung (= 0,7-I-Einstellung) • I-Einstellung: Stromfreigabepegel • MeasBwd: Fehler in Rückwärtsrichtung, einschließlich Einschwingblockierung Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 172 Asymmetrien im Sekundärkreis des Spannungswandlers auftreten können.  sec.asymm V Setting Dabei gilt: • : durch asymmetrische Lastströme verursachter Stromanteil 3I asymm • : Primärer Stromwandler-Bemessungsstrom • I-Einstellung: Einstellung des Freigabestroms Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 173 Die Vergleichszeit hat eine feste Einstellung von 1 s. 5.9.6.9 Festlegen der Wartezeit (t Wait GUID-CA14249E-57B2-4E96-A6C9-BD2D0FB9F99C v1 Die Wartezeit wird auch nach Ablauf der Basiszeit gestartet, ist aber nur in einem Blockierverfahren wirksam. Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 174 Spannungswandler-Überwachungssignal VTSup der internen Distanzschutzfunktion oder durch einen MCB-Hilfskontakt über einen Binäreingang anregen. Wenn dieser Eingang nicht benötigt wird, muss er auf F gesetzt werden. Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 175 Erdschlussschutzfunktion. In diesem Fall misst sie 3 I entweder von einer externen Quelle aus oder intern verarbeitet. 5.10.2 Merkmale GUID-65205166-1E80-4340-989B-7ADB304A4F83 v1 • Auslösekennlinie gemäß britischer Norm 142: C = 0,02: normal abhängig Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 176 200,0 0,01 Istart 1,10 1,00 4,00 0,01 tmin 00,0 00,0 10,0 AnzPhasen StromEing Stromw/Spgswdl.-Adr. IB-Einstellung 1,00 0,04 2,50 0,01 BlockEing BinärAdr Immer aus Auslösung SignalAdr Anregung SignalAdr Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 177 Die Form der IDMT-Kennlinie wird durch die Konstante c bestimmt. Die IDMT-Standardkennlinien gemäß BS 142 sind: normal abhängig: c = 0,02 sehr abhängig und Langzeit-Erd- c = 1,00 schluss: extrem abhängig: c = 2,00 Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 178 Faktor k für jedes Relais gegeben durch: = 5 t Bei Schaltzeiten zwischen 0,5 und 2,5 s ergeben sich für k folgende Einstellungen: Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 179 Lastströme in den Leitern, die in Ordnung sind. Typische Einstellungen • : zu berechnen • IStart: 1,1 I • c: hängt vom geschützten Modul ab • : zu berechnen • : 0,00 Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 180 • Keine 5.11.3.2 Binäreingänge GUID-A1855F4E-9841-47BD-9978-B00A139C02A6 v1 • 4 Logikeingänge • Blockierverfahren 5.11.3.3 Binärausgänge GUID-FCB2413A-EC87-4AE4-BF7B-3823EC3A8A85 v1 • Signal (Logik) • Auslösung (Auslöselogik) 5.11.3.4 Messungen GUID-461B67E7-3E21-4C9F-B33C-D81294D21AEE v1 • Keine Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 181 Mehrzweckzeitglied für: • Integration pulsierender Binärsignale zum Erhalt eines kontinuierlichen Signals, z. B. Ausgabe der Untererregungsfunktion (Out-of-Step-Schutz) oder Rückleistungsschutz • Verlängerung kurzer Eingangssignale (Impulsverlängerung) • Einfache Zeitverzögerung Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 182 Schritt ParSet 4..1 (Auswählen) Auslöseverzögerung 01,00 00,00 300,00 0,01 Rückfallverzögerung 00,01 00,00 300,00 0,01 Integration BinärEing BinärAdr Immer aus BlockEing BinärAdr Immer aus Auslösung SignalAdr Anregung SignalAdr Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 183 Binäreingänge (oder Ausgänge von Schutzfunktionen) BlockEing Eingang zur Blockierung der Funktion • F: aktiviert • T: deaktiviert • xx: alle Binäreingänge (oder Ausgänge von Schutzfunktionen) Auslösung Auslösesignal Anregung Ansprechsignal Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 184 Abb. 66: Auslösung der Verzögerungsfunktion ohne Integration Die Auslösung erfolgt nur dann, wenn eine Anregung auch innerhalb der Zeit t erfolgt. • Auslösezeit (Trip-Delay) • Rückfallzeit (Reset-Delay) Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 185 Folgendes wird ausgewertet: • die Summe der dreiphasigen Ströme • die Sequenz der dreiphasigen Ströme • Möglichkeit zum Vergleich der Summe der dreiphasigen Ströme mit einem Fehlerstromeingang Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 186 Zeit zwischen dem Anregesignal am Eingang und dem Auslösesignal am Ausgang. Unerlaubte Einstellungen: 1 s für Stromeinstellungen = 0,2 I Tabelle wird auf der nächsten Seite fortgesetzt Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 187 Die Auswertung der Leiterspannungen ist nur bei Eingangstransformatoren in Sternschaltung möglich, andernfalls kann der Restanteil nicht erkannt werden. 5.14.3 Ein- und Ausgänge 5.14.3.1 Strom-/Spannungswandler-Eingänge GUID-38DA99A8-F99F-4607-BD92-17769ADB7CF6 v1 • Phasenspannungen • Nullspannung (optional) Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 188 Verlagerungsspannung kann durch Eingabe negativer Werte umgekehrt werden. Spannungseing. Definiert den Spannungseingangskanal. Es kann einer der drei Leiter-Erde-Spannungseingänge ausgewählt werden. Nicht zu- treffend bei Spannungswandlern in Dreiecksschaltung. Tabelle wird auf der nächsten Seite fortgesetzt Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 189 • Strom 5.15.3.2 Binäreingänge GUID-5E6D5A77-0397-4A00-A225-563A43365136 v1 • Blockierverfahren 5.15.3.3 Binärausgänge GUID-A1943FFD-B15A-4583-A19B-4352E7F6922C v1.1.1 • Anregung • Auslösung 5.15.3.4 Messungen GUID-8618F28F-F326-4B28-A986-23B529E2A35D v1 • Stromamplitude (nur verfügbar, wenn Funktion auslöst) Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 190 • xx: alle Binäreingänge (oder Ausgänge von Schutzfunktionen) Auslösung Ausgang zur Auslösesignalisierung Anregung Ausgang zur Ansprechwertsignalisierung 5.15.6 Konfiguration GUID-7B3DB3D5-177E-44BC-BC57-57B378E2AF2C v1.1.1 Folgende Parameter müssen eingestellt werden: Stromansprechwert I-Einstellung Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 191 Mindestfrequenzeinstellung sollte nicht niedriger als absolut notwendig sein. 14.14 14.14 Setting current Setting current 10 I 10 I Output signal Output signal 18000067-IEC19000472-1-en.vsdx IEC19000472 V1 EN-US Abb. 68: Auslösung der Überstromfunktion für den Spitzenwert Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 192 Abschnitt 5 1MRK 505 406-UEN Rev. D Abzweigschutzfunktionen Typische Einstellungen: Spitzenwert Phasenfehlerschutz I-Einstellung gemäß Anwendungsfall Verzögerung 0,01 s f-min 40 Hz Abzweigschutzfunktionen REB500 Technisches Handbuch © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...
Seite 194 Hitachi Energy Sweden AB Grid Automation Products SE-721 59 Västerås, Schweden Telefon +46 (0) 10 738 00 00 https://hitachienergy.com/protection-control Scannen Sie diesen QR-Code, um unsere Webseite zu besuchen. © 2019 - 2022 Hitachi Energy. Alle Rechte vorbehalten...

Hitachi RELION REB500 Technisches Handbuch

Quicklinks

Verwandte Anleitungen für Hitachi RELION REB500

Inhaltszusammenfassung für Hitachi RELION REB500
