11.2.2 Daten-Logging

Die EH-CPU 308/316/448 ermöglicht in Verbindung mit der Speicherplatine EH-MEMD das Daten-Logging.
* Die Speicherplatine EH-MEMP unterstützt kein Daten-Logging.
(1) Logging-Befehle
Die vier verschiedenen Typen von Logging-Befehlen sind in der folgenden Tabelle aufgeführt.
FUN 210 (s)
* (LOGIT (s))
FUN 211 (s)
* (LOGWRT (s))
FUN 212 (s)
* (LOGCLR (s))
FUN 213 (s)
* (LOGRED (s))
* ( ) Anzeige bei Verwendung des Kontaktplan-Editors
(2) Anwendungsbeispiele

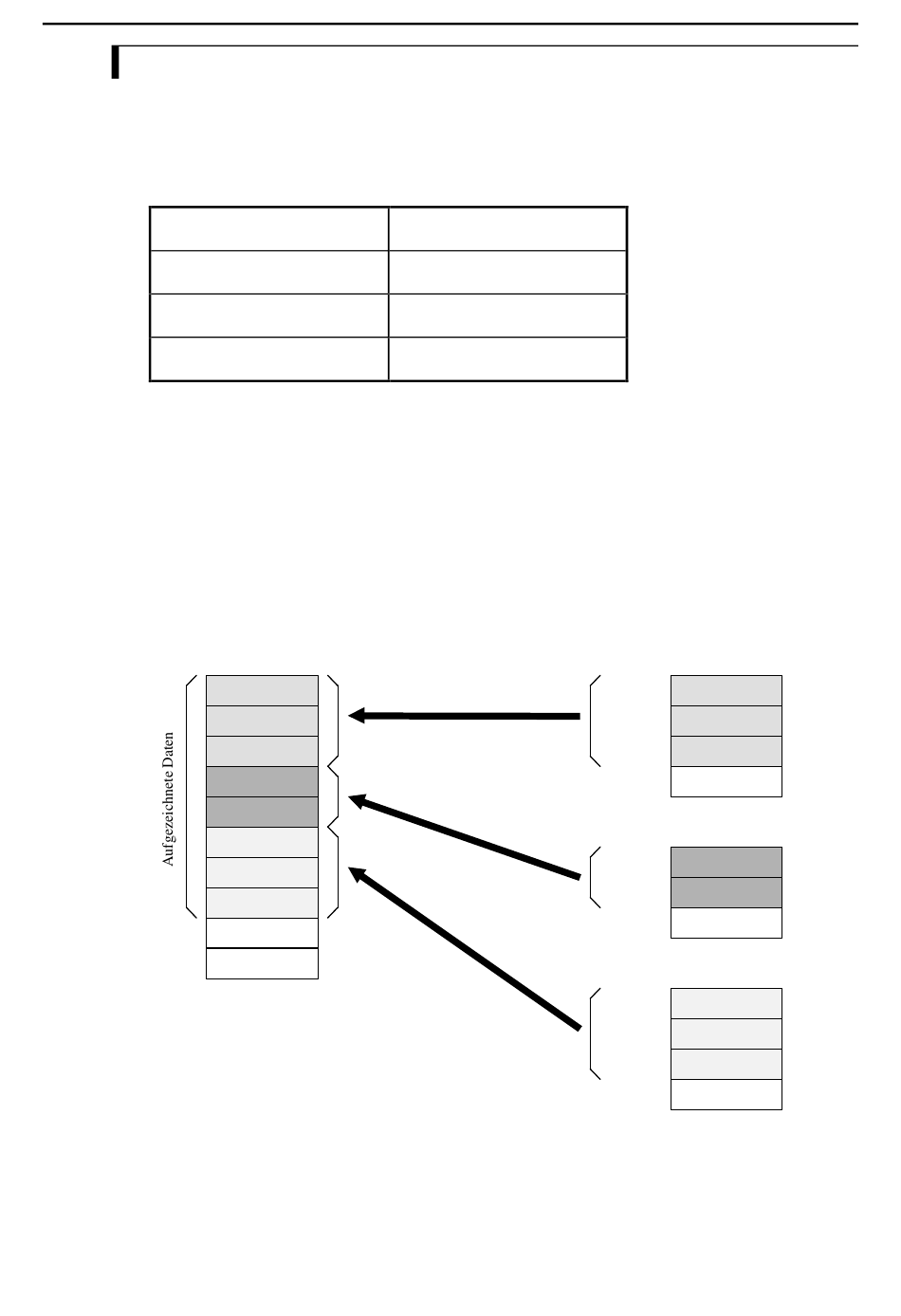

Mit Hilfe der Logging-Funktion werden spezielle Datengruppen (Wort-Merker, externe Eingänge) in einen
zusammenhängenden Logging-Datenbereich auf der Speicherplatine übertragen, oder Daten aus dem Logging-
Datenbereich der Speicherplatine gelesen.
1] FUN 210 (Vorgabe-Einstellung für das Daten-Logging)
Es werden insgesamt 8 Worte aus 3 Gruppen als zu loggende (aufzuzeichnende) Daten festgelegt:
WR0000 bis WR0002 (3 Worte), WX0000 und WX0001 (2 Worte) und WM0000 bis WM0002 (3 Worte).
2] FUN 211 (Logging-Daten schreiben)
Schreibt die mittels 1] festgelegten Daten in den Logging-Datenbereich der Speicherplatine.
Logging-Datenbereich
(Speicherplatine)
Kapitel 11 - Echtzeituhr und Speicherplatine
Vorgabe-Einstellung
Logging-Daten schreiben
Logging-Daten löschen
Logging-Daten lesen
1]
2]
2]
1]
2]
1]
11-5
WR (Wort-Merker)
WR0000
WR0001
WR0002
WR0003
WX (externe Wort-Eingänge)
WX0000
WX0001
WX0002
WM (Wort-Merker)
WM0000
WM0001
WM0002
WM0003
