Darüber hinaus kann bei Verwendung von Fold-Symbolen ein Kontaktplan von bis zu 57 Kontakten und einer Spule
innerhalb von 7 Zeilen eingegeben werden.
*
*
*
*
*
*

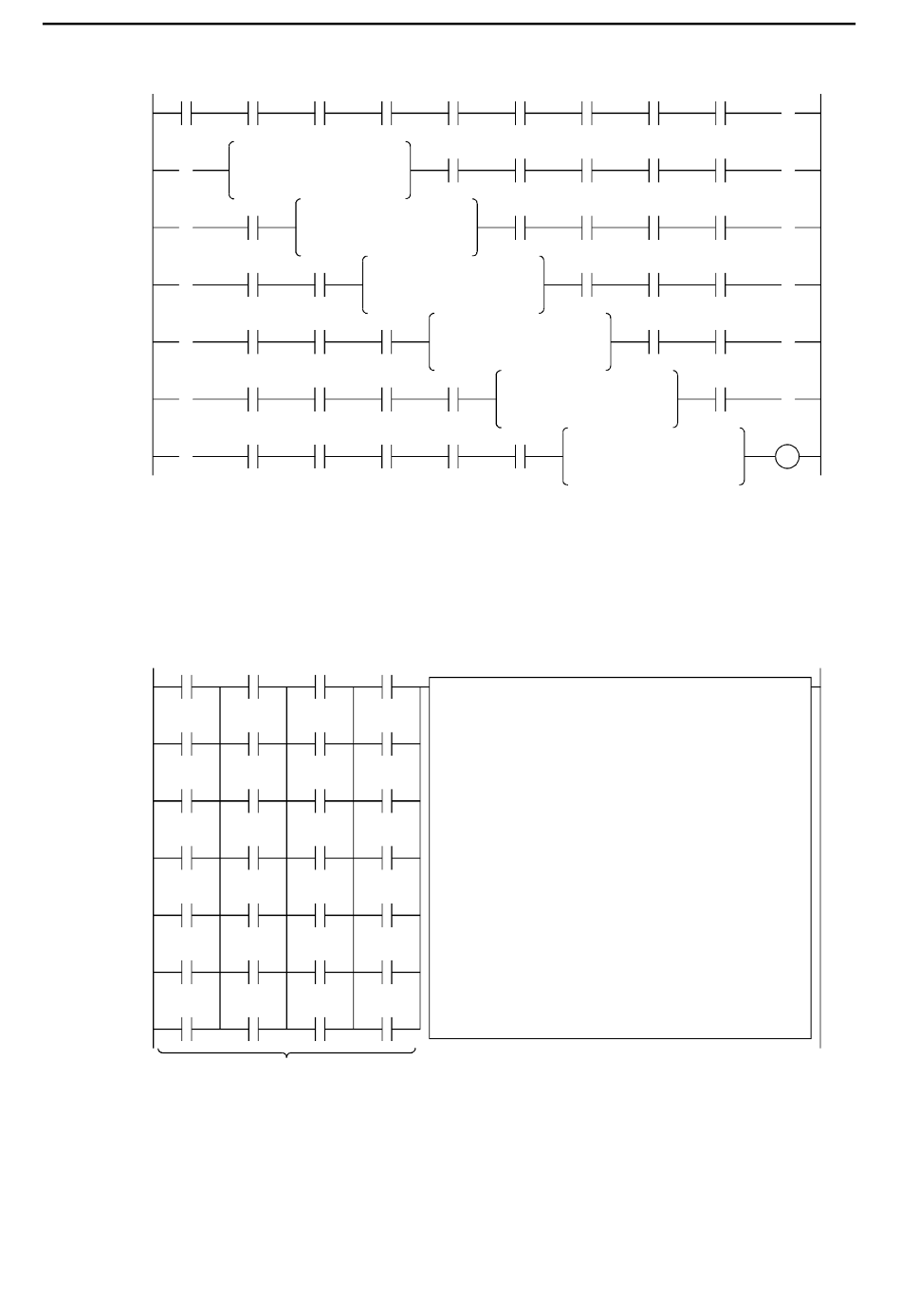

Bild 7.3 Beispiel zur Verwendung von Fold-Symbolen
Anstelle der Spule kann auch ein Funktionsfeld eingesetzt werden. Arithmetische Anweisungen, Anwendungs-
Anweisungen, Programmsteuer-Anweisungen, Modulübertragungs-Anweisungen und FUN-Anweisungen können in
solch einem Funktionsfeld beschrieben werden. In einem einzelnen Funktionsfeld dürfen maximal 19 Befehle
vorhanden sein. Das Funktionsfeld wird ausgeführt, wenn die Bedingung für die direkt davor befindliche Kontakt-
anordnung erfüllt ist und entsprechend nicht ausgeführt, wenn sie nicht erfüllt ist.
Für Details zu den einzelnen Befehlen siehe Kapitel 5 „Anweisungen".
maximal 4 Spalten können beschrieben werden
Anm.: Beim Kontaktplan-Editor für Windows® kann das Funktionsfeld in einer Weite von 1 Kontakt-Schritten
dargestellt werden, so daß ein Kontaktplan mit 9 Kontakten und 1 Funktionsfeld eingegeben werden kann.
Für Details, siehe Bedienungshandbuch des Kontaktplan-Editors für Windows®.
Beim Kontaktplan-Editor für Windows® kann das Funktionsfeld mit einer Breite von einem Kontakt
dargestellt werden, so daß ein Kontaktplan mit neun Kontakten und einem Funktionsfeld eingegeben werden
kann.
Weitere Details entnehmen Sie bitte dem Bedienungshandbuch des Kontaktplan-Editors für Windows®.
WR0 = WR0 + WR1
WR1 = WR1 * 3
WR2 = WR2 / 4
WR0 = WX0 AND HFF00
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
Bild 7.4 Verwendung eines Funktionsfelds
7-5
Kapitel 7 - Anwenderprogramm
maximal 19 Zeilen
*
*
*
*
*
*
