4.10 32-Kanal-Ausgangsmodul

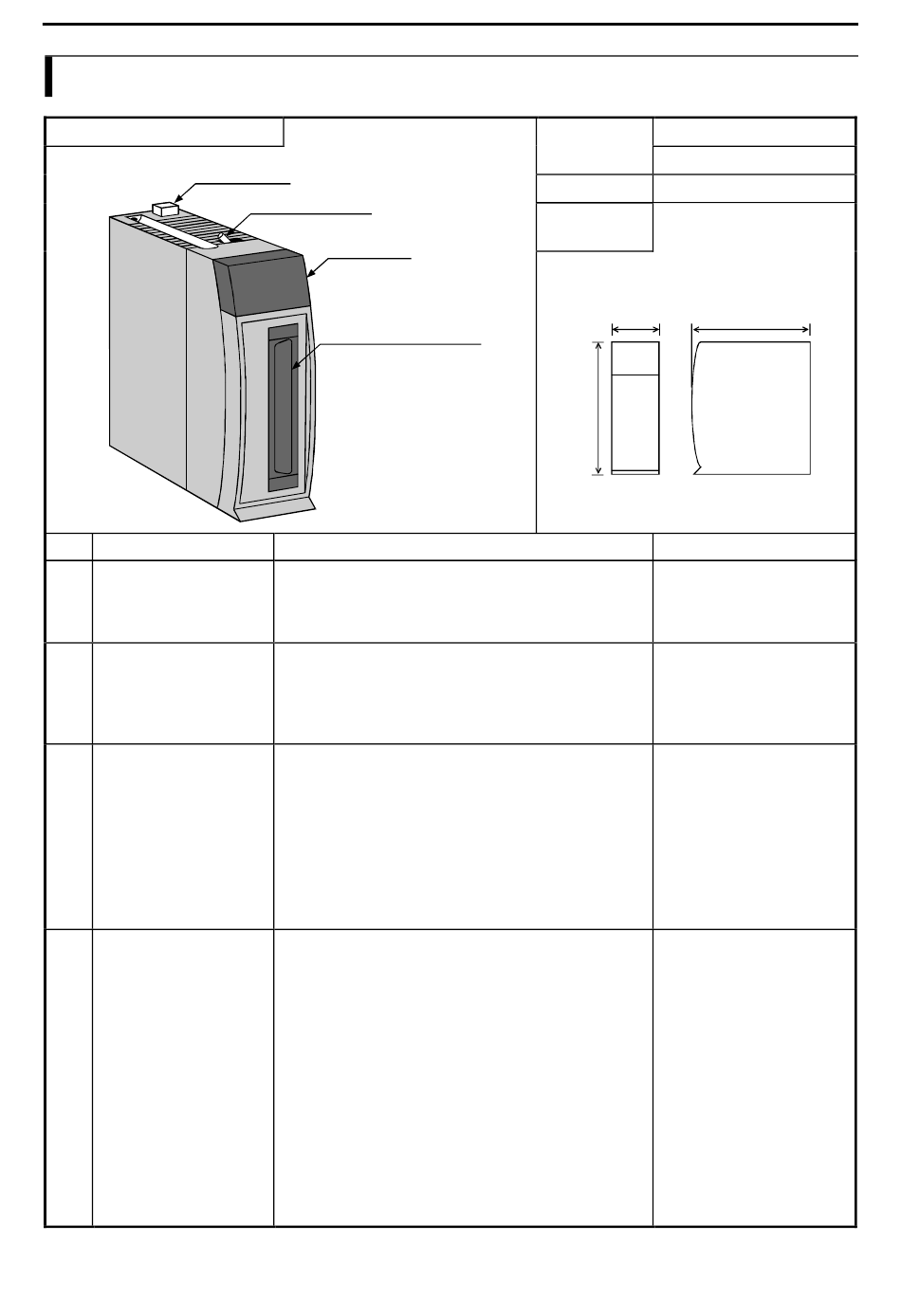

Name und Funktion der Bauteile
2] Sperrknopf
Nr. Bezeichnung
1] LED-Abdeckung
2] Sperrknopf
3] Schalter für
LED-Anzeige
4] Anschluß für externe
Verkabelung
– Vorsicht –
Es wird ein Freiraum von
ca. 120mm (4,72in.) an
der Vorderseite des
Moduls für den Stecker
und das Kabel benötigt.
Bitte beachten Sie dies
bei der Auswahl des
Installationsortes.
Verwenden Sie ein
abgeschirmtes Kabel
sowie Erdung gemäß
Klasse D.
3] Schalter fürLED-Anzeige
1] LED-Abdeckung
3
2
1
0
7
6
5
4
11
10
9
8
15
14
13
12
4] Anschluß für externe
Verkabelung
Dies ist die Abdeckung für die LED, die den Ausgangsstatus
signalisieren. Wenn ein Ausgangssignal anliegt, leuchten die
LED mit der entsprechenden Nummer. Die LED leuchtet
nur, wenn das Modul mit Spannung versorgt wird.
Dieser wird benötigt, um das Modul von der Grundeinheit
zu entfernen. Nach Installation des Moduls in der Grund-
einheit kann es zusätzlich durch Schrauben befestigt werden.
Verwenden Sie dafür Schrauben der Größe M4 × 10mm
(0,39 in.).
Mit diesem Schalter wird zwischen den LED für die oberen
16 Kanäle und den LED für die unteren 16 Kanäle
umgeschaltet.
Befindet sich der Schalter in der linken Stellung (in Rich-
tung des aufgedruckten [L]), so werden die unteren 16
Kanäle (0 bis 15) angezeigt.
Befindet sich der Schalter in der rechten Stellung (in Rich-
tung des aufgedruckten [H]), so werden die oberen 16
Kanäle (16 bis 31) angezeigt.
Anschluß für Ausgangssignale.
Bitte beachten Sie auch die Spalte "Bemerkungen", in der
verschiedene Stecker aufgeführt sind.
Typ
Gewicht
Abmessungen
(mm (in.))
Funktion
4-26
Kapitel 4 - System-Ausstattung
EH-YT32
EH-YTP32
Ca. 0,16kg (0,32lb.)
30 (1,18) 95 (3,74)
Bemerkungen
Verwendbare Stecker:
(Hersteller:
Fujitsu Takamizawa)
Lötanschluß
Sockel: FCN-361J040-AU
Abdeckung: FCN-360C040-E
Krimpanschluß
Gehäuse: FCN-363J040
Kontakte: FCN-363J-AU
Abdeckung: FCN-360C040-E
Typ "Pressure-Displacement"
FCN-367J040-AU/F
