(6) Verdrahtung des Ausgangsmoduls
Bezeichnung
Externe
Verdrahtung
Spannungs-
spitzen-
Filter oder
Diode
(a) Verdrahtung für das Relais-Ausgangsmodul
1) Diagramm für die Lebensdauer der Relais-Kontakte
1000
500
100
240VAC, L-Last
10
1
0,1
2) Filter für Spannungsspitzen
Schließen Sie bei einer induktiven Last einen Filter für Spannungsspitzen (Kondensator 0,1µF und
Widerstand von ca. 100Ω) parallel zur Last an. Für Gleichstromlasten sind Freilaufdioden zu verwenden.
3) Sicherung
Im Modul befindet sich keine Sicherung. Installieren Sie eine 6A-Sicherung im Strompfad (Common), um
ein Durchbrennen der externen Verdrahtung zu verhindern.
4) Spannungsversorgung zur Steuerung der Relais
Beachten Sie die Polarität bei Anschluß von 24VDC zur Steuerung der Relais. Es besteht sonst die Gefahr,
daß der interne Schaltkreis beschädigt wird. Stellen Sie mit der Spannungsversorgung zur Steuerung der
Relais auch keinerlei Synchronisation etc. zur externen Last her.
(b) Verdrahtung für das Transistor-Ausgangsmodul
5) Freilaufdiode
Schließen Sie bei induktiven Lasten eine Freilaufdiode parallel an.
6) S- und C-Klemmen
Schließen Sie immer die S- und C-Klemmen an. Wenn das Modul ohne Anschluß dieser Klemmen
betrieben wird, so kann die interne Freilaufdiode ihre Funktion nicht aufnehmen, und es besteht die Gefahr,
daß das Modul nicht richtig funktioniert oder beschädigt wird.
7) Sicherung
Im gemeinsamen Strompfad liegt eine Sicherung, die ein Durchbrennen der externen Verdrahtung
verhindern soll; sie schützt aber nicht die Transistoren. Diese Transistoren können daher bei Kurzschluss
der externen Last zerstört werden. Im Falle eines Kurzschlusses der externen Last muß das Modul zur
Reparatur eingeschickt werden.
Ist die Sicherung geschmolzen, so können an den Ausgängen keine Signale ausgegeben werden, selbst wenn
die LED leuchtet. (Zu diesem Zeitpunkt leuchten weder die Lampe für die Sicherung im Modul, noch wird
ein CPU-Fehler angezeigt).
Anm.: Schalten Sie nach dem Austausch der durchgebrannten Sicherung die Spannungsversorgung des Moduls
nicht wieder ein, ohne vorher die Ursache für das Problem behoben zu haben. Andernfalls könnte es zu
noch größeren Schäden oder einer Rauchentwicklung kommen.
Relais-Ausgang
(EH-YR12)
+
24 V DC +
–
NO
NO
0
6
1
7
5
8
6
9
7
Sicherung
10
8
11
C
C
24 V DC
100/240 V AC

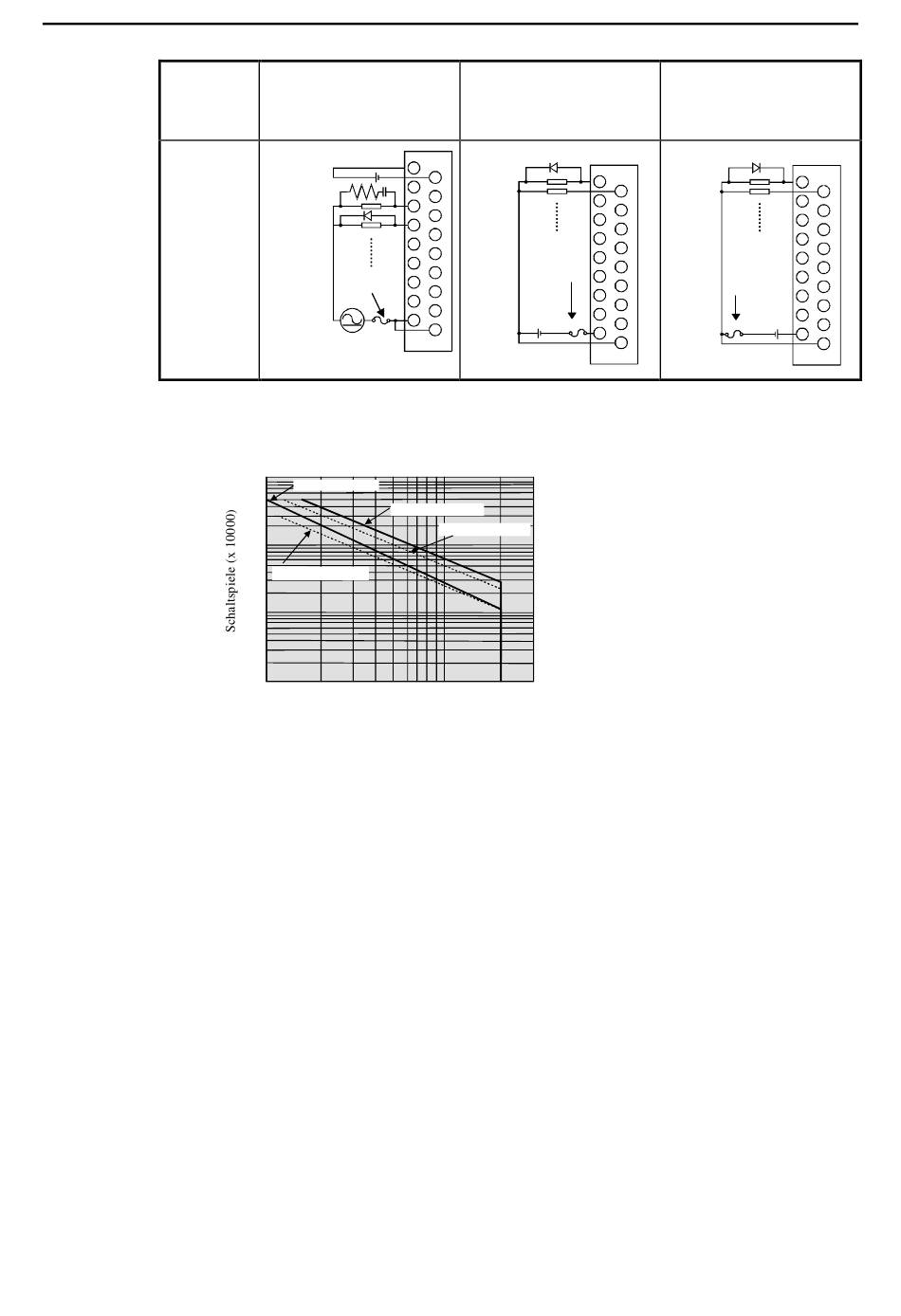

Bild 9.6 Verdrahtung des Ausgangs
24VDC, L-Last
24VDC, R-Last
240VAC, R-Last
1
0,5
Schaltstrom (A)
9-6
Kapitel 9 - Installation und Verdrahtung der SPS
Transistor-Ausgang
(negative Logik, Sink-Typ)
(EH-YT16, EH-YT8)
Diode
0
10
1
9
2
10
3
11
4
12
Sicherung 5
13
6
14
12/24
7
V DC
15
C
+
S
(Beispiel: EH-YT16)
Die Lebensdauer des Kontakts ist umgekehrt
quadratisch proportional zum Strom. Durch
auftretende Überströme oder direkt ange-
schlossene kapazitive Lasten kann deshalb die
Lebensdauer eines Relais drastisch reduziert
werden.
Für Schaltvorgänge mit hohen Frequenzen ist
das Transistor-Ausgangsmodul vorzuziehen.
2
Transistor-Ausgang
(positive Logik, Source-
Typ)
(EH-YTP16, EH-YTP8)
Diode
0
8
1
9
2
10
3
11
4
12
5
13
Sicherung
6
14
12/24
7
V DC
15
C
+
S
(Beispiel: EH-YTP16)
