(a) DC-Eingangsmodul
1) Wenn alle Eingangsklemmen (X0, X1, ...) und die gemeinsame Klemme (C) mit 24VDC bestückt
sind, wechseln die Eingänge auf EIN, und es fließen (im Fall der EH-XD8) ungefähr 6,9mA Strom
bzw. (im Fall der EH-XD16) ungefähr 4mA Strom zu den externen Eingangskontakten.
2) Sensoren wie z.B. Näherungsschalter oder photoelektrische Schalter können direkt angeschlossen
werden, sofern es Stromtypen (Open-Collector) sind. Schließen Sie Sensoren, die einen Spannungs-
ausgang haben, über einen Transistor an die Eingänge an.
3)

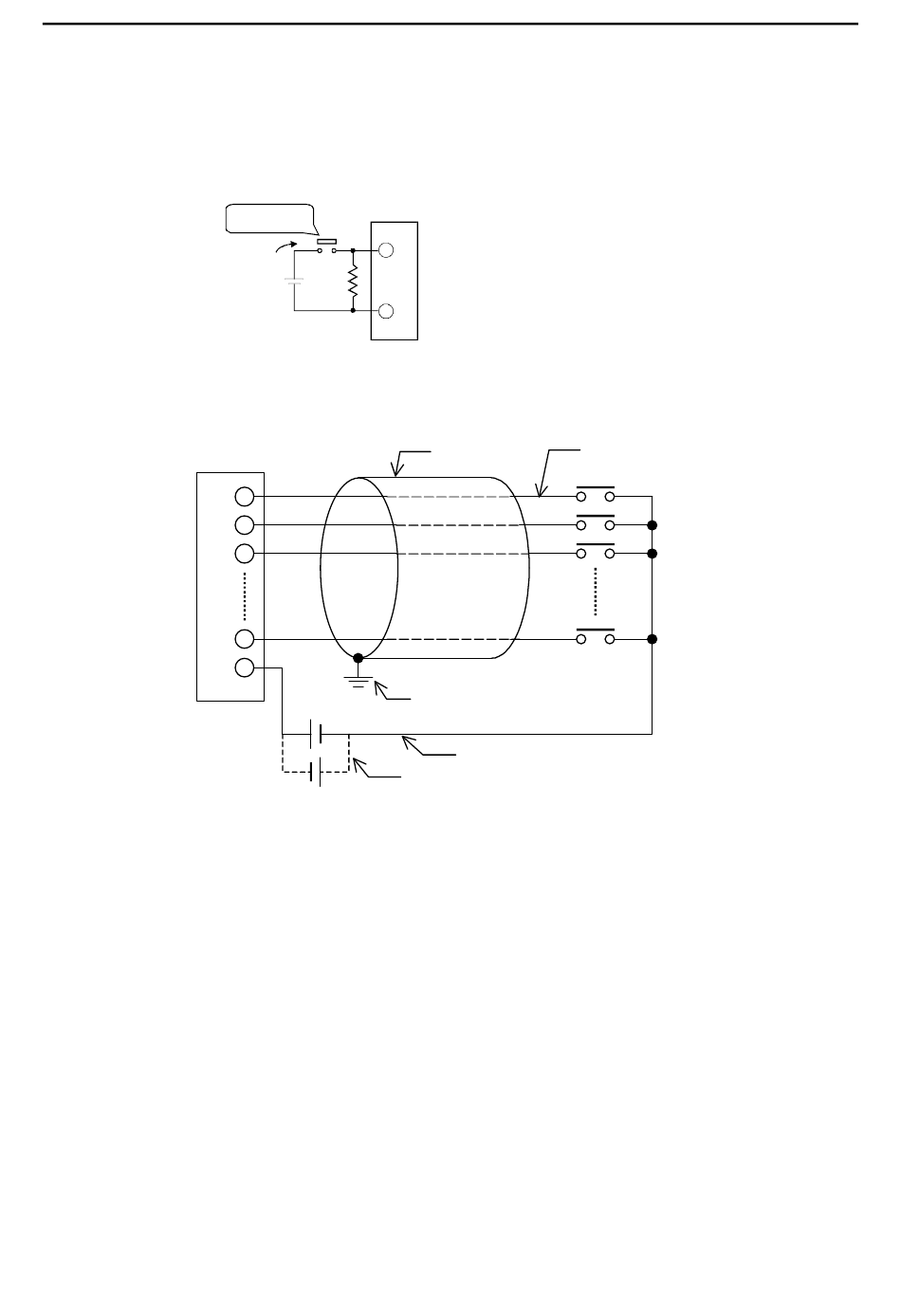

Maßnahmen zur Verhinderung von Wackelkontakten bei Verwendung eines Leistungskontakts
Leistungs-
kontakt
ca. 50mA
+
3W
560 Ω
24VDC
4) Verwenden Sie Kabel mit einer Länge von höchstens 30m (98,43ft.).
(b) CE-gerechte Verdrahtung der 32-/64-Kanal-Eingangsmodule EH-XD32, EH-X64
EH-XD32
EH-XD64
0
1
2
31
C
Gemeinsames
?
Potential
?
Vorsichtsmaßnahmen:
1] Lediglich die Signalleitung ist mit einer Abschirmung zu verlegen. Es ist eine Erdung der Klasse D zu
verwenden.
2] Die Leitung für das gemeinsame Potential (Common) ist außerhalb dieser Abschirmung und getrennt
von Netzleitungen, E/A-Leitungen und den Spannungsversorgungs-Leitungen zu verlegen.
3] Die Spannungsversorgungs-Leitungen zur externen Spannungsversorgung sollten so nah wie möglich
zur Common-Klemme des Eingangsmoduls verlegt werden.
Kapitel 9 - Installation und Verdrahtung der SPS
Der Strom, der in einen Kontakt fließt, wenn die externen
Kontakte geschlossen sind, ist bei der EH-XD8 ungefähr
0
6,9mA und bei der EH-XD16 ungefähr 4mA groß. Falls sich
die Verwendung eines Leistungskontakts nicht verhindern
läßt, so fügen Sie wie im Diagramm auf der linken Seite
dargestellt einen Widerstand ein, und versorgen Sie den
C
Kontakt mit einem ausreichend hohen Strom.
DC-Eingangsmodul
Abgeschirmtes
Kabel
Erdung Klasse D
Leitung für gemeinsames Potential
Externe Spannungsversorgung
9-5
Signalleitung
