Notizen:
)**
1TGC 901051 M0101
Ausgabe Dezember 2001
®
INSUM

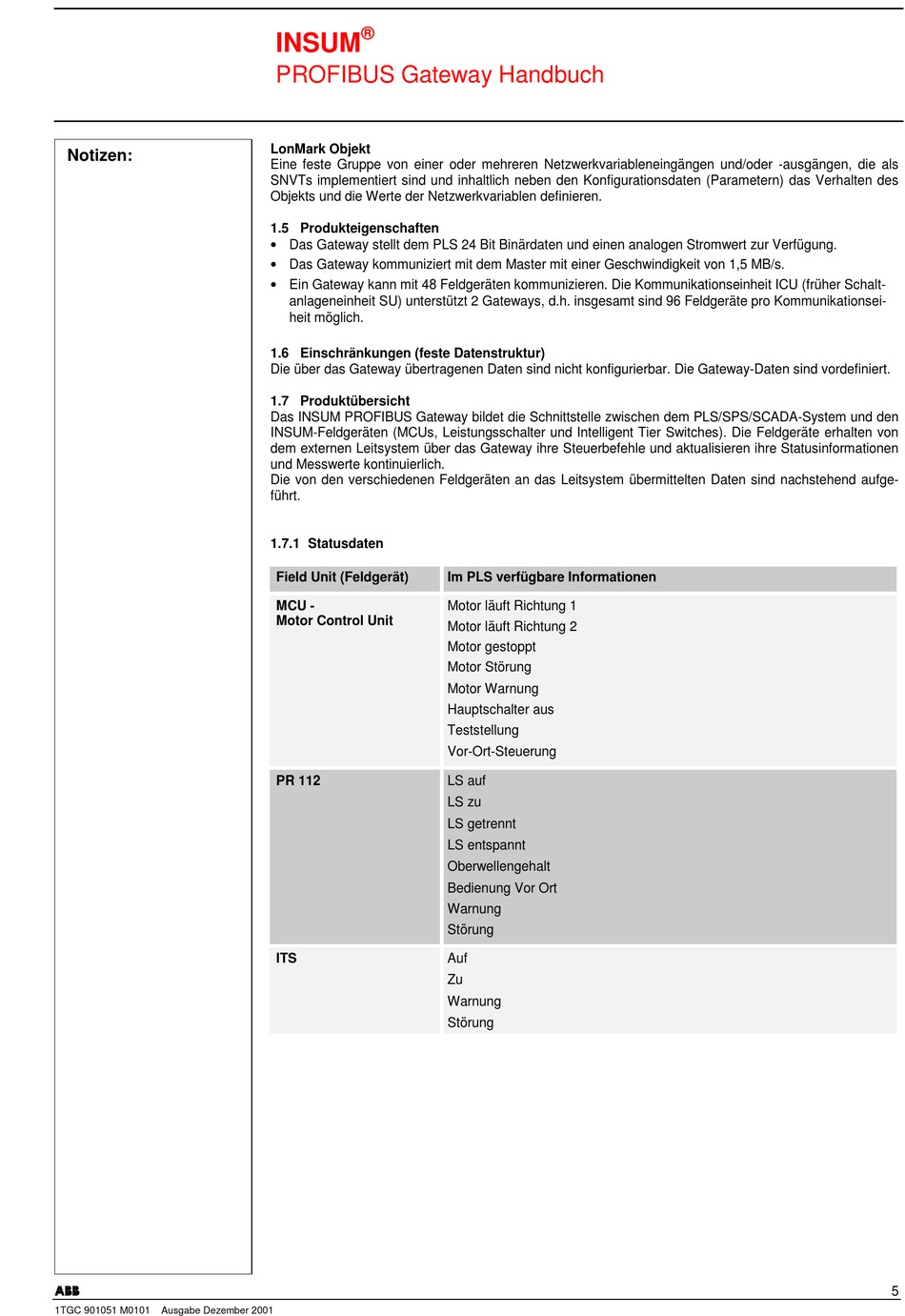

PROFIBUS Gateway Handbuch
LonMark Objekt
Eine feste Gruppe von einer oder mehreren Netzwerkvariableneingängen und/oder -ausgängen, die als
SNVTs implementiert sind und inhaltlich neben den Konfigurationsdaten (Parametern) das Verhalten des
Objekts und die Werte der Netzwerkvariablen definieren.
1.5 Produkteigenschaften
• Das Gateway stellt dem PLS 24 Bit Binärdaten und einen analogen Stromwert zur Verfügung.
• Das Gateway kommuniziert mit dem Master mit einer Geschwindigkeit von 1,5 MB/s.
• Ein Gateway kann mit 48 Feldgeräten kommunizieren. Die Kommunikationseinheit ICU (früher Schalt-
anlageneinheit SU) unterstützt 2 Gateways, d.h. insgesamt sind 96 Feldgeräte pro Kommunikationsei-
heit möglich.
1.6 Einschränkungen (feste Datenstruktur)
Die über das Gateway übertragenen Daten sind nicht konfigurierbar. Die Gateway-Daten sind vordefiniert.
1.7 Produktübersicht
Das INSUM PROFIBUS Gateway bildet die Schnittstelle zwischen dem PLS/SPS/SCADA-System und den
INSUM-Feldgeräten (MCUs, Leistungsschalter und Intelligent Tier Switches). Die Feldgeräte erhalten von
dem externen Leitsystem über das Gateway ihre Steuerbefehle und aktualisieren ihre Statusinformationen
und Messwerte kontinuierlich.
Die von den verschiedenen Feldgeräten an das Leitsystem übermittelten Daten sind nachstehend aufge-
führt.
1.7.1 Statusdaten
Field Unit (Feldgerät)
MCU -
Motor Control Unit
PR 112
ITS
Im PLS verfügbare Informationen
Motor läuft Richtung 1
Motor läuft Richtung 2
Motor gestoppt
Motor Störung
Motor Warnung
Hauptschalter aus
Teststellung
Vor-Ort-Steuerung
LS auf
LS zu
LS getrennt
LS entspannt
Oberwellengehalt
Bedienung Vor Ort
Warnung
Störung
Auf
Zu
Warnung
Störung
5
