Notizen:
8
1TGC 901051 M0101
Ausgabe Dezember 2001
®
INSUM
PROFIBUS Gateway Handbuch
2
Hardware-Eigenschaften
Innerhalb des INSUM-Systems ist das PROFIBUS DP Protokoll im PROFIBUS-Gateway implementiert.
Mechanischer Anschluss
Wie alle anderen Komponenten wird das Gateway mechanisch auf der Grundplatte der INSUM Communi-
cations Unit (ICU) eingesteckt. Die Spannungsversorgung für das Gateway erfolgt über die ICU.

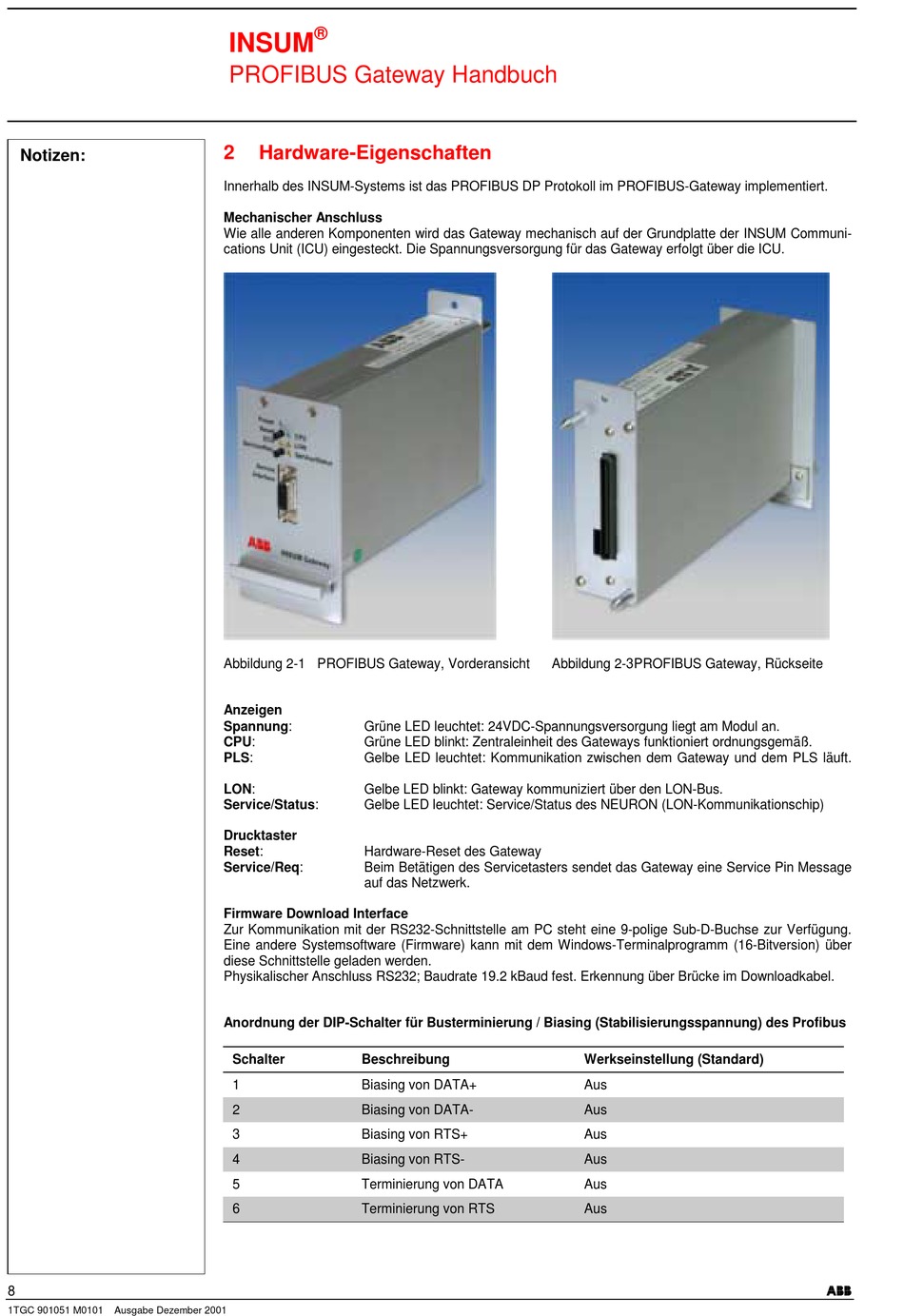

Abbildung 2-1 PROFIBUS Gateway, Vorderansicht
Anzeigen
Spannung:
Grüne LED leuchtet: 24VDC-Spannungsversorgung liegt am Modul an.
CPU:
Grüne LED blinkt: Zentraleinheit des Gateways funktioniert ordnungsgemäß.
PLS:
Gelbe LED leuchtet: Kommunikation zwischen dem Gateway und dem PLS läuft.
LON:
Gelbe LED blinkt: Gateway kommuniziert über den LON-Bus.
Service/Status:
Gelbe LED leuchtet: Service/Status des NEURON (LON-Kommunikationschip)
Drucktaster
Reset:
Hardware-Reset des Gateway
Service/Req:
Beim Betätigen des Servicetasters sendet das Gateway eine Service Pin Message
auf das Netzwerk.
Firmware Download Interface
Zur Kommunikation mit der RS232-Schnittstelle am PC steht eine 9-polige Sub-D-Buchse zur Verfügung.
Eine andere Systemsoftware (Firmware) kann mit dem Windows-Terminalprogramm (16-Bitversion) über
diese Schnittstelle geladen werden.
Physikalischer Anschluss RS232; Baudrate 19.2 kBaud fest. Erkennung über Brücke im Downloadkabel.
Anordnung der DIP-Schalter für Busterminierung / Biasing (Stabilisierungsspannung) des Profibus
Schalter
Beschreibung
1
Biasing von DATA+
2
Biasing von DATA-
3
Biasing von RTS+
4
Biasing von RTS-
5
Terminierung von DATA
6
Terminierung von RTS
Abbildung 2-3PROFIBUS Gateway, Rückseite
Werkseinstellung (Standard)
Aus
Aus
Aus
Aus
Aus
Aus
)**
