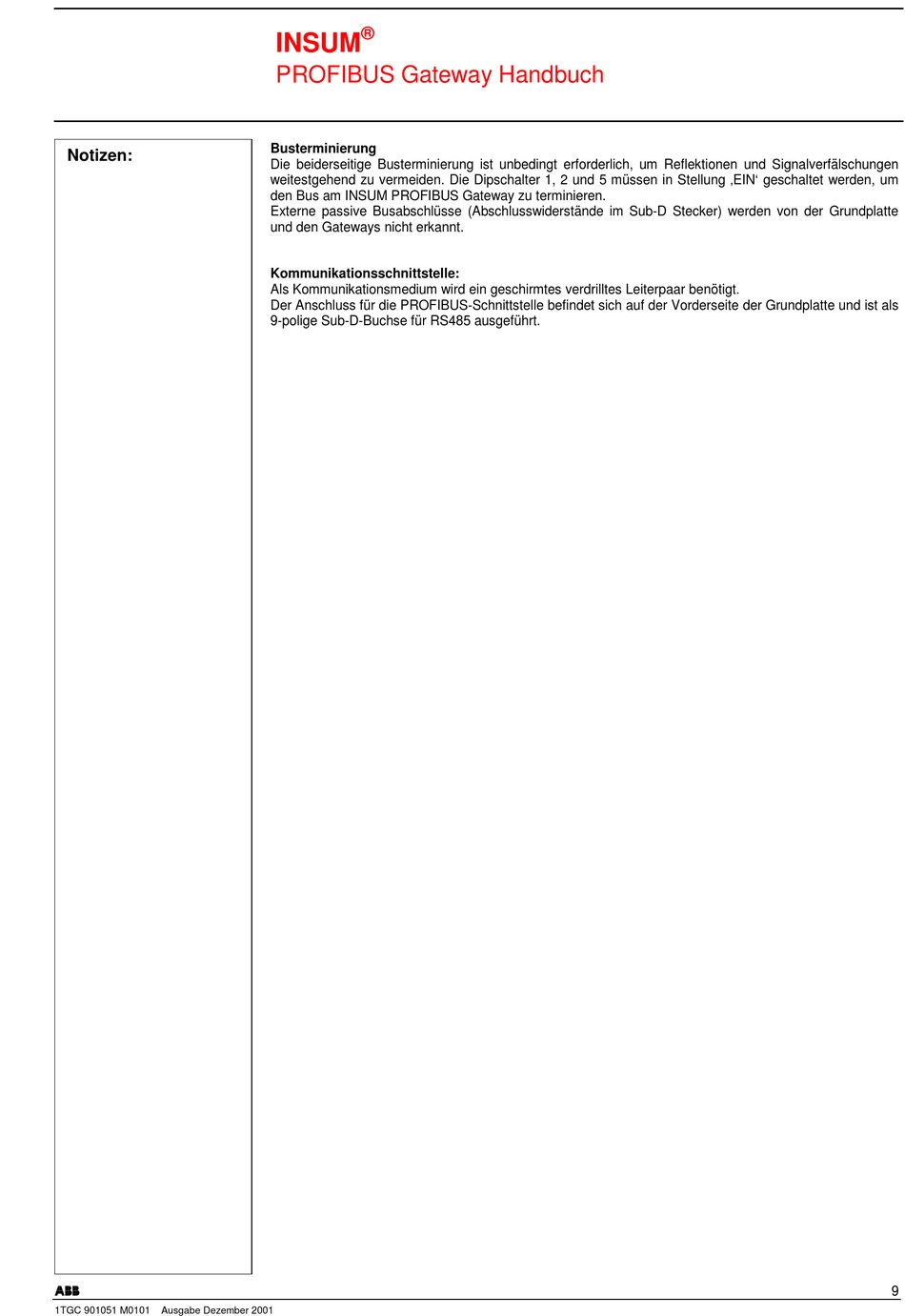

INSUM
PROFIBUS Gateway Handbuch
Busterminierung
Die beiderseitige Busterminierung ist unbedingt erforderlich, um Reflektionen und Signalverfälschungen
weitestgehend zu vermeiden. Die Dipschalter 1, 2 und 5 müssen in Stellung ‚EIN' geschaltet werden, um
den Bus am INSUM PROFIBUS Gateway zu terminieren.
Externe passive Busabschlüsse (Abschlusswiderstände im Sub-D Stecker) werden von der Grundplatte
und den Gateways nicht erkannt.
Kommunikationsschnittstelle:
Als Kommunikationsmedium wird ein geschirmtes verdrilltes Leiterpaar benötigt.
Der Anschluss für die PROFIBUS-Schnittstelle befindet sich auf der Vorderseite der Grundplatte und ist als
9-polige Sub-D-Buchse für RS485 ausgeführt.
