1TGC 901051 M0101
Ausgabe Dezember 2001
®
INSUM

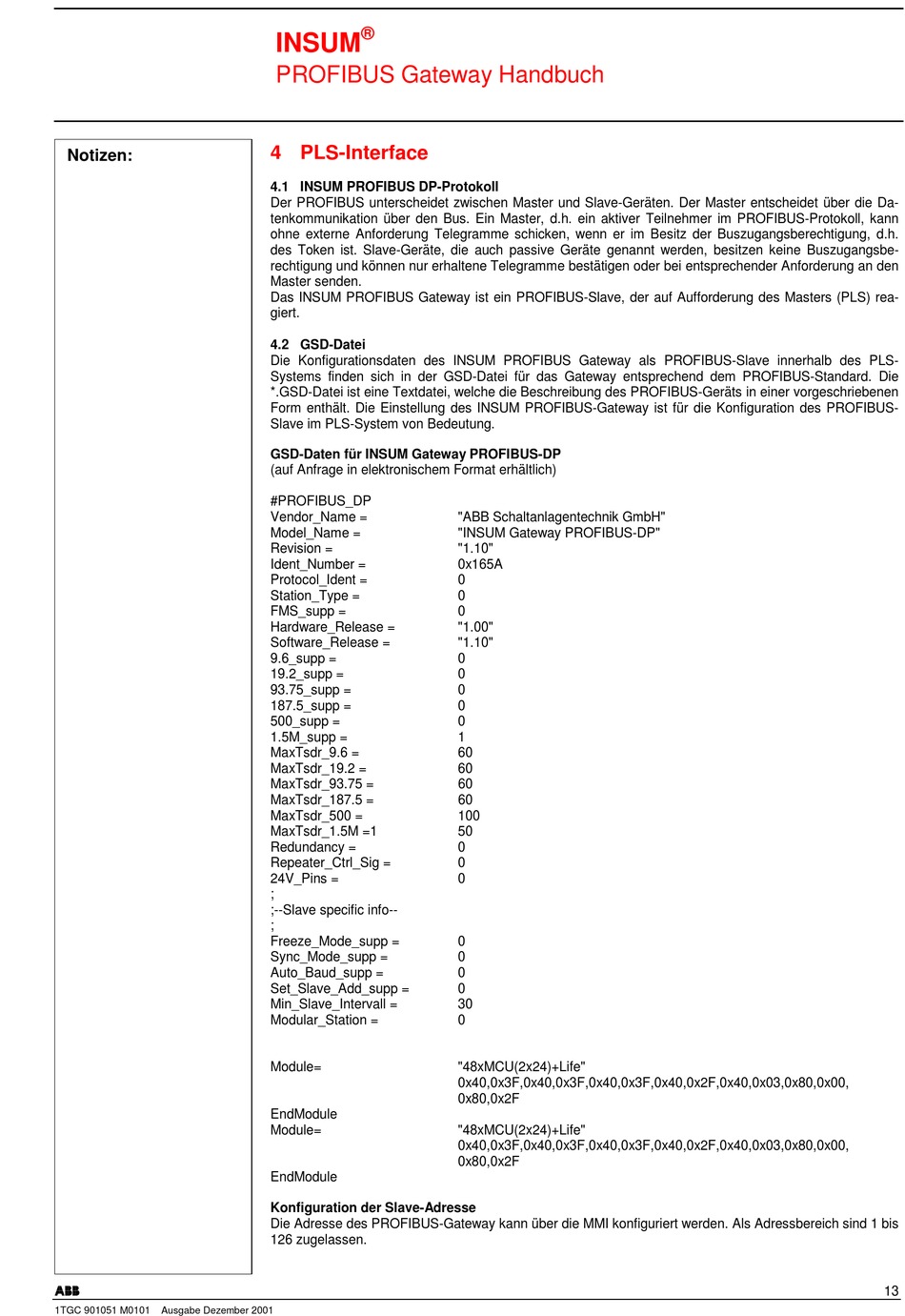

PROFIBUS Gateway Handbuch
4 PLS-Interface
4.1 INSUM PROFIBUS DP-Protokoll
Der PROFIBUS unterscheidet zwischen Master und Slave-Geräten. Der Master entscheidet über die Da-
tenkommunikation über den Bus. Ein Master, d.h. ein aktiver Teilnehmer im PROFIBUS-Protokoll, kann
ohne externe Anforderung Telegramme schicken, wenn er im Besitz der Buszugangsberechtigung, d.h.
des Token ist. Slave-Geräte, die auch passive Geräte genannt werden, besitzen keine Buszugangsbe-
rechtigung und können nur erhaltene Telegramme bestätigen oder bei entsprechender Anforderung an den
Master senden.
Das INSUM PROFIBUS Gateway ist ein PROFIBUS-Slave, der auf Aufforderung des Masters (PLS) rea-
giert.
4.2 GSD-Datei
Die Konfigurationsdaten des INSUM PROFIBUS Gateway als PROFIBUS-Slave innerhalb des PLS-
Systems finden sich in der GSD-Datei für das Gateway entsprechend dem PROFIBUS-Standard. Die
*.GSD-Datei ist eine Textdatei, welche die Beschreibung des PROFIBUS-Geräts in einer vorgeschriebenen
Form enthält. Die Einstellung des INSUM PROFIBUS-Gateway ist für die Konfiguration des PROFIBUS-
Slave im PLS-System von Bedeutung.
GSD-Daten für INSUM Gateway PROFIBUS-DP
(auf Anfrage in elektronischem Format erhältlich)
#PROFIBUS_DP
Vendor_Name =
Model_Name =
Revision =
Ident_Number =
Protocol_Ident =
Station_Type =
FMS_supp =
Hardware_Release =
Software_Release =
9.6_supp =
19.2_supp =
93.75_supp =
187.5_supp =
500_supp =
1.5M_supp =
MaxTsdr_9.6 =
MaxTsdr_19.2 =
MaxTsdr_93.75 =
MaxTsdr_187.5 =
MaxTsdr_500 =
MaxTsdr_1.5M =1
Redundancy =
Repeater_Ctrl_Sig =
24V_Pins =
;
;--Slave specific info--
;
Freeze_Mode_supp =
Sync_Mode_supp =
Auto_Baud_supp =
Set_Slave_Add_supp =
Min_Slave_Intervall =
Modular_Station =
Module=
EndModule
Module=
EndModule
Konfiguration der Slave-Adresse
Die Adresse des PROFIBUS-Gateway kann über die MMI konfiguriert werden. Als Adressbereich sind 1 bis
126 zugelassen.
"ABB Schaltanlagentechnik GmbH"
"INSUM Gateway PROFIBUS-DP"
"1.10"
0x165A
0
0
0
"1.00"
"1.10"
0
0
0
0
0
1
60
60
60
60
100
50
0
0
0
0
0
0
0
30
0
"48xMCU(2x24)+Life"
0x40,0x3F,0x40,0x3F,0x40,0x3F,0x40,0x2F,0x40,0x03,0x80,0x00,
0x80,0x2F
"48xMCU(2x24)+Life"
0x40,0x3F,0x40,0x3F,0x40,0x3F,0x40,0x2F,0x40,0x03,0x80,0x00,
0x80,0x2F
13
