Notizen:
24
1TGC 901051 M0101
Ausgabe Dezember 2001
®
INSUM

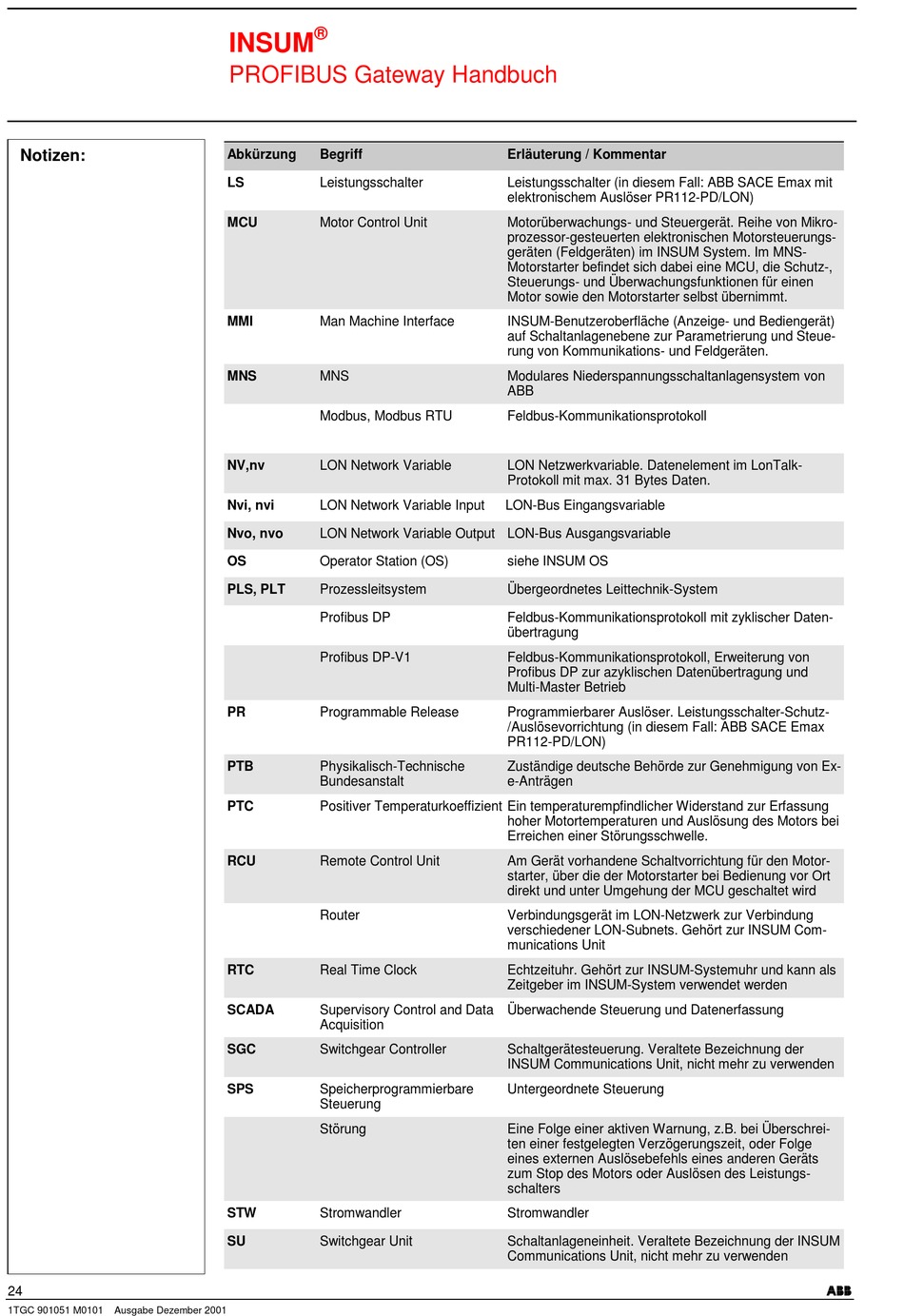

PROFIBUS Gateway Handbuch
Abkürzung
Begriff
LS
Leistungsschalter
MCU
Motor Control Unit
MMI
Man Machine Interface
MNS
MNS
Modbus, Modbus RTU
NV,nv
LON Network Variable
Nvi, nvi
LON Network Variable Input
Nvo, nvo
LON Network Variable Output LON-Bus Ausgangsvariable
OS
Operator Station (OS)
PLS, PLT
Prozessleitsystem
Profibus DP
Profibus DP-V1
PR
Programmable Release
PTB
Physikalisch-Technische
Bundesanstalt
PTC
Positiver Temperaturkoeffizient Ein temperaturempfindlicher Widerstand zur Erfassung
RCU
Remote Control Unit
Router
RTC
Real Time Clock
SCADA
Supervisory Control and Data
Acquisition
SGC
Switchgear Controller
SPS
Speicherprogrammierbare
Steuerung
Störung
STW
Stromwandler
SU
Switchgear Unit
Erläuterung / Kommentar
Leistungsschalter (in diesem Fall: ABB SACE Emax mit
elektronischem Auslöser PR112-PD/LON)
Motorüberwachungs- und Steuergerät. Reihe von Mikro-
prozessor-gesteuerten elektronischen Motorsteuerungs-
geräten (Feldgeräten) im INSUM System. Im MNS-
Motorstarter befindet sich dabei eine MCU, die Schutz-,
Steuerungs- und Überwachungsfunktionen für einen
Motor sowie den Motorstarter selbst übernimmt.
INSUM-Benutzeroberfläche (Anzeige- und Bediengerät)
auf Schaltanlagenebene zur Parametrierung und Steue-
rung von Kommunikations- und Feldgeräten.
Modulares Niederspannungsschaltanlagensystem von
ABB
Feldbus-Kommunikationsprotokoll
LON Netzwerkvariable. Datenelement im LonTalk-
Protokoll mit max. 31 Bytes Daten.
LON-Bus Eingangsvariable
siehe INSUM OS
Übergeordnetes Leittechnik-System
Feldbus-Kommunikationsprotokoll mit zyklischer Daten-
übertragung
Feldbus-Kommunikationsprotokoll, Erweiterung von
Profibus DP zur azyklischen Datenübertragung und
Multi-Master Betrieb
Programmierbarer Auslöser. Leistungsschalter-Schutz-
/Auslösevorrichtung (in diesem Fall: ABB SACE Emax
PR112-PD/LON)
Zuständige deutsche Behörde zur Genehmigung von Ex-
e-Anträgen
hoher Motortemperaturen und Auslösung des Motors bei
Erreichen einer Störungsschwelle.
Am Gerät vorhandene Schaltvorrichtung für den Motor-
starter, über die der Motorstarter bei Bedienung vor Ort
direkt und unter Umgehung der MCU geschaltet wird
Verbindungsgerät im LON-Netzwerk zur Verbindung
verschiedener LON-Subnets. Gehört zur INSUM Com-
munications Unit
Echtzeituhr. Gehört zur INSUM-Systemuhr und kann als
Zeitgeber im INSUM-System verwendet werden
Überwachende Steuerung und Datenerfassung
Schaltgerätesteuerung. Veraltete Bezeichnung der
INSUM Communications Unit, nicht mehr zu verwenden
Untergeordnete Steuerung
Eine Folge einer aktiven Warnung, z.B. bei Überschrei-
ten einer festgelegten Verzögerungszeit, oder Folge
eines externen Auslösebefehls eines anderen Geräts
zum Stop des Motors oder Auslösen des Leistungs-
schalters
Stromwandler
Schaltanlageneinheit. Veraltete Bezeichnung der INSUM
Communications Unit, nicht mehr zu verwenden
)**
