dr.mach Trigenflex R96 Gebrauchsanweisung Seite 6

Dr. Mach
Trigenflex R96
Decke, Wand, Stativ
Leuchten + Technik

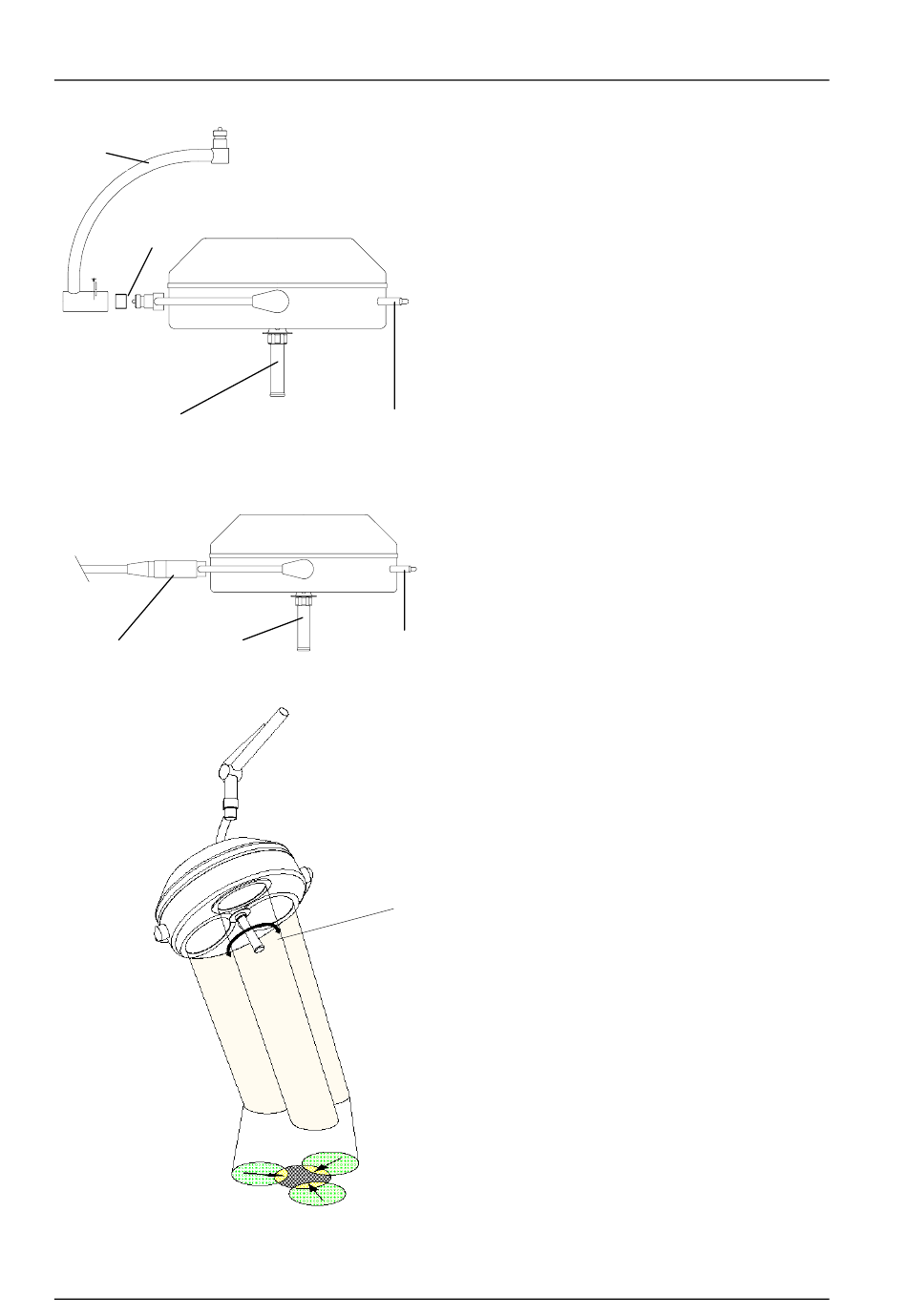

2.3 Positionierung
25
♦ Decken-/Wandmodell
Die Positionierung der Leuchte erfolgt mit dem
sterilisierbaren Handgriff 8.
27
Der Handbügel 24 dient zur Positionierung der
Leuchte von außen.
Der Kardanbügel 5 dient einer bequemen, vollkar-
danischen Einstellung der Leuchte.
Das Kardangelenk wird separat angeliefert.
Die Kupplung für den Handbügel des Leuchtenkör-
24 pers ist mit einem Nadellager ausgestattet. Der
8
Innenring 27 dieses Nadellagers ist bereits auf der
Achse des Bügelgelenkes aufgeschoben.
♦ Stativmodell
Die Positionierung der Leuchte erfolgt mit dem ste-
rilisierbaren Handgriff 8.
Der Handbügel 24 dient zur Positionierung der
Leuchte von außen.
Bei Stativmodellen wird der Bügel des Leuchten-
24
Querarm 8
körpers direkt mit dem Ausleger 7 gekoppelt. Die
Teile 25 und 27 werden nicht verwendet.
2.4 Einstellung des Leuchtfeldes
(Leuchtfeldzusammenführung)
Die Leuchten Trigenflex R96 sind mit der Funktion
der Leuchtfeldzusammenführung ausgestattet.
Das heißt, die einzelnen Leuchtenfelder können,
wie in der Abbildung ersichtlich, durch drehen am
Handgriff 8 auf einen Punkt zusammengeführt
werden.
3
59230001 Ausgabe 05 01.02.2002 / Bak Seite 6/22
