Trigenflex R96

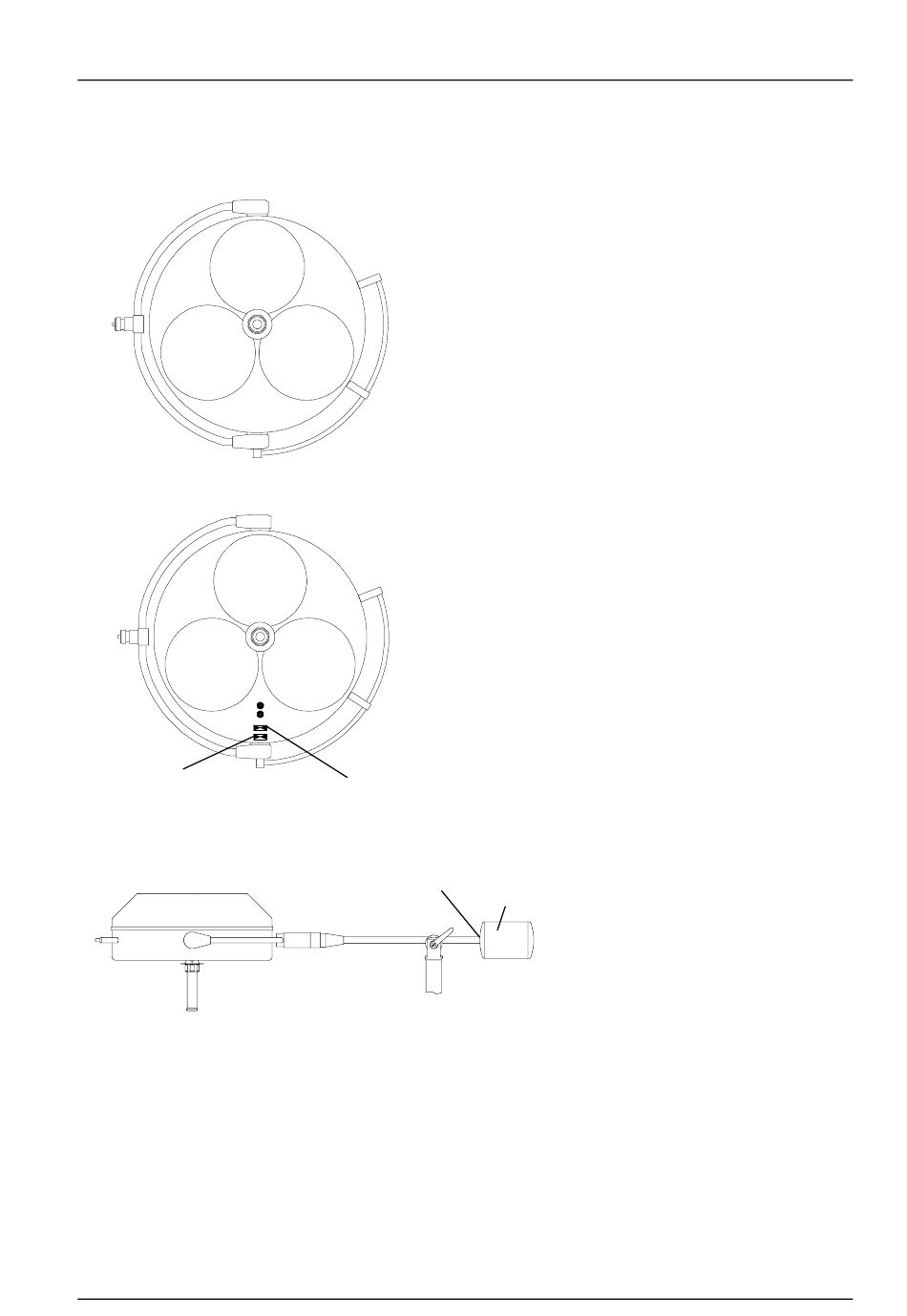

2.2 EIN/AUS Schalter, Helligkeitsänderung
A
B
33
C
59230001
Decke, Wand, Stativ
♦ Anschluß 24V (Abb. A)
An der Leuchte sind keine Schalter zum Ein- und Aus-
schalten vorhanden.
Bauseits muß ein zweipoliger Schalter EIN/AUS vor-
handen sein (siehe auch Punkt 5 der Montageanlei-
tung).
Bemerkung: Die Trigenflex R96 Leuchten mit Strom-
versorgung 24V haben keinen Schalter für die 2-Stufen-
Helligkeitsregulierung.
♦ Anschluß 230V/120V AC
Der Wippenschalter 33 schaltet die Leuchte EIN und
AUS.
Der Wippenschalter 34 dient zur Helligkeitsänderung.
34
♦ Stativmodell (Abbildung C)
34
Ausgabe 05
Decken-/Wandmodell
und Ringkerntrafo (Abb. B)
Decken-/Wandmodell
58
Der EIN/AUS Schalter 34 befindet
sich am Trafogehäuse 58.
Es gibt keine EIN/AUS Schalter am
Leuchtenkörper.
