dr.mach Trigenflex R96 Gebrauchsanweisung Seite 14

Trigenflex R96
12/13
48
SVZ
59230001
Decke, Wand, Stativ
44
50
48
M3
50
49
47
46
Ausgabe 05

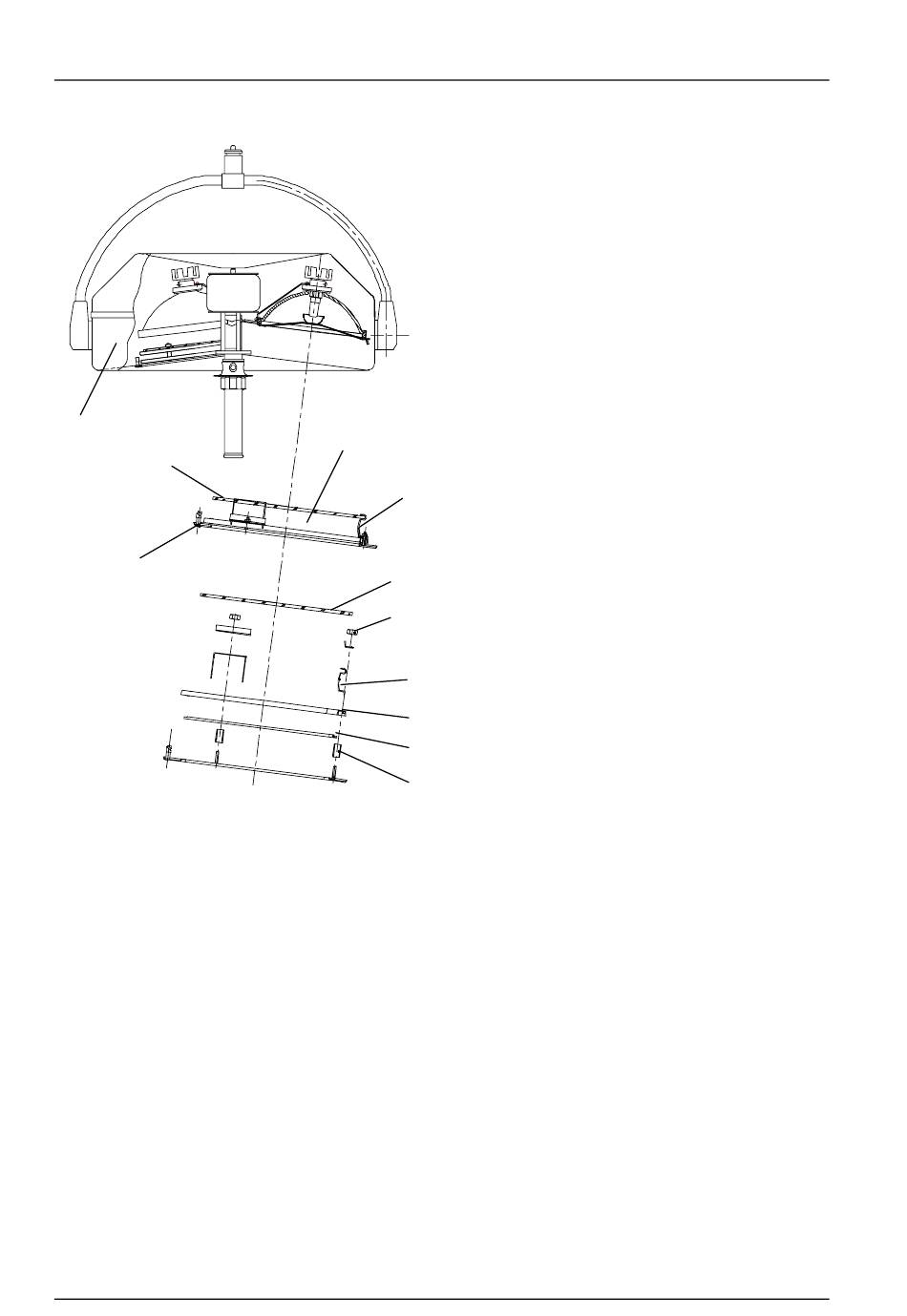

4.4.3 Wechseln der Filterscheibe
Die zwischen Reflektor und Splitterschutzscheibe
befindliche dielektrische Filterscheibe verhindert
eine schädliche Erwärmung des beleuchteten Fel-
des.
Eine Verwendung der Leuchte ohne diesen Filter
ist nicht zulässig.
• Die drei Schnellverschlußzapfen SVZ ½ Um-
drehung gegen den Uhrzeigersinn drehen, so
daß der betreffende Scheibenträger vom Ge-
häuse-Unterteil 12/13 abgenommen werden
kann.
• Die Muttern M3 leicht lösen. Haltefedern 50
vorsichtig auseinander biegen und Filterscheibe
48 auswechseln.
Nur sachgemäß gereinigte Filterscheiben ein-
setzen.
Splitterschutzscheibe
4.4.4 Wechseln der
Falls festgestellt wird, daß die Lichtqualität durch
eine stumpf gewordene Splitterschutzscheibe beein-
trächtigt wird, ist es unter Umständen notwendig, die
Splitterschutzscheibe 47 auszutauschen.
• Leuchte ausschalten.
• Die drei Schnellverschlußzapfen SVZ ½ Um-
drehung gegen den Uhrzeigersinn drehen.
• Filterscheibe 48, wie unter Punkt 4.4.3 be-
schrieben, abnehmen.
• Die drei Muttern M3, lösen und die Haltefeder
50 sowie den Haltering 49 abnehmen
• Splitterschutzscheibe 47 auswechseln.
• Abstandsrohr 46, den Haltering 49 und die
Haltefeder 50 in der richtigen Reihenfolge auf
den Scheibenträger 44 legen (siehe Abbildung).
• Muttern M3 gemäß der Abbildung auf die Ge-
windebolzen stecken und anziehen.
• Haltefedern 50 vorsichtig auseinanderbiegen
und Filterscheibe 50 wieder einsetzen.
Nur sachgemäß gereinigte Splitterschutz-
scheiben einsetzen.
• Scheibenträger 44 wieder einsetzen und mit
den drei Schnellverschlußzapfen SVZ ver-
schließen.
