2. Bedienen der Leuchten Mach 380 / 400 / 500 / 700
Vergewissern Sie sich vor jedem Gebrauch davon, daß sich die Leuchte in einwandfreiem Zustand befin-
det.

2.1 Kurzbeschreibung der Leuchtenmodelle

Sie können bei der Neuen Generation der Mach- OP-Leuchten zwischen mehreren Ausführungen wäh-
len:
• Standard- Leuchte (F) mit Leuchtfelderzusammenführung
• Duo-Fokus- Leuchte (DF) mit Leuchtfelderzusammenführung und Fokussierung
• Autofokus- Leuchte (AF) mit automatischer Leuchtfeldernachstellung
• F, DF oder AF- Leuchten mit Helligkeitsregulierung (/H)
59210001

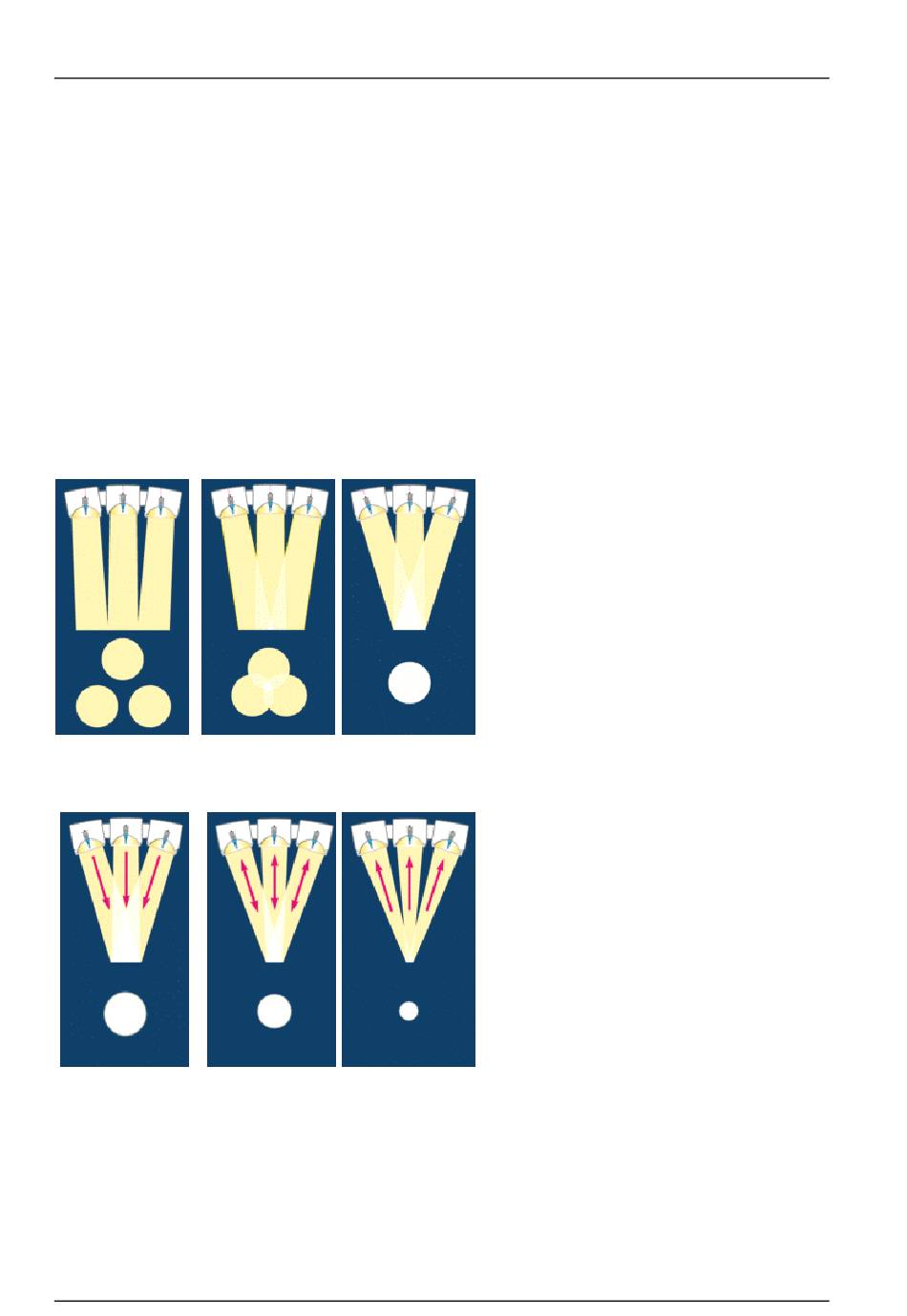

2.1.1 Leuchtfelderzusammenführung
(F- Modell)
Alle Mach- OP-Leuchten der Neuen Generati-
on bieten als Standardausstattung die Funktion
der Leuchtfelderzusammenführung.
Bei der Leuchtfelderzusammenführung wer-
den die von den einzelnen Reflektoren proji-
zierten Leuchtfelder (bei einer 5-strahligen
Leuchte 5 Leuchtfelder) auf ein Leuchtfeld zu-
sammengeführt. Die Leuchtfelder überlappen
sich. Dies erfolgt durch Drehung des sterili-
sierbaren Handgriffes.

2.1.2 Fokussierung (DF- Modell)

Die Funktionen der Leuchtfelderzusammenfüh-
rung und der Fokussierung sind als einzigarti-
ges Duo-Fokus- System in den DF- Modellen
der OP- Leuchten vereint.
Um das vereinte Leuchtfeld (siehe Punkt 2.1.1)
zu verkleinern oder zu vergrößern, muß fokus-
siert werden. Bei der Fokussierung verschiebt
sich die Glühlampe im Reflektor. Über die Fo-
kussierung wird eine exakte Anpassung des
Leuchtfeldes an die Größe des Wundfeldes
erreicht.
Die Fokussierung erfolgt über eine Drehung
des Stellringes am sterilisierbaren Handgriff.
