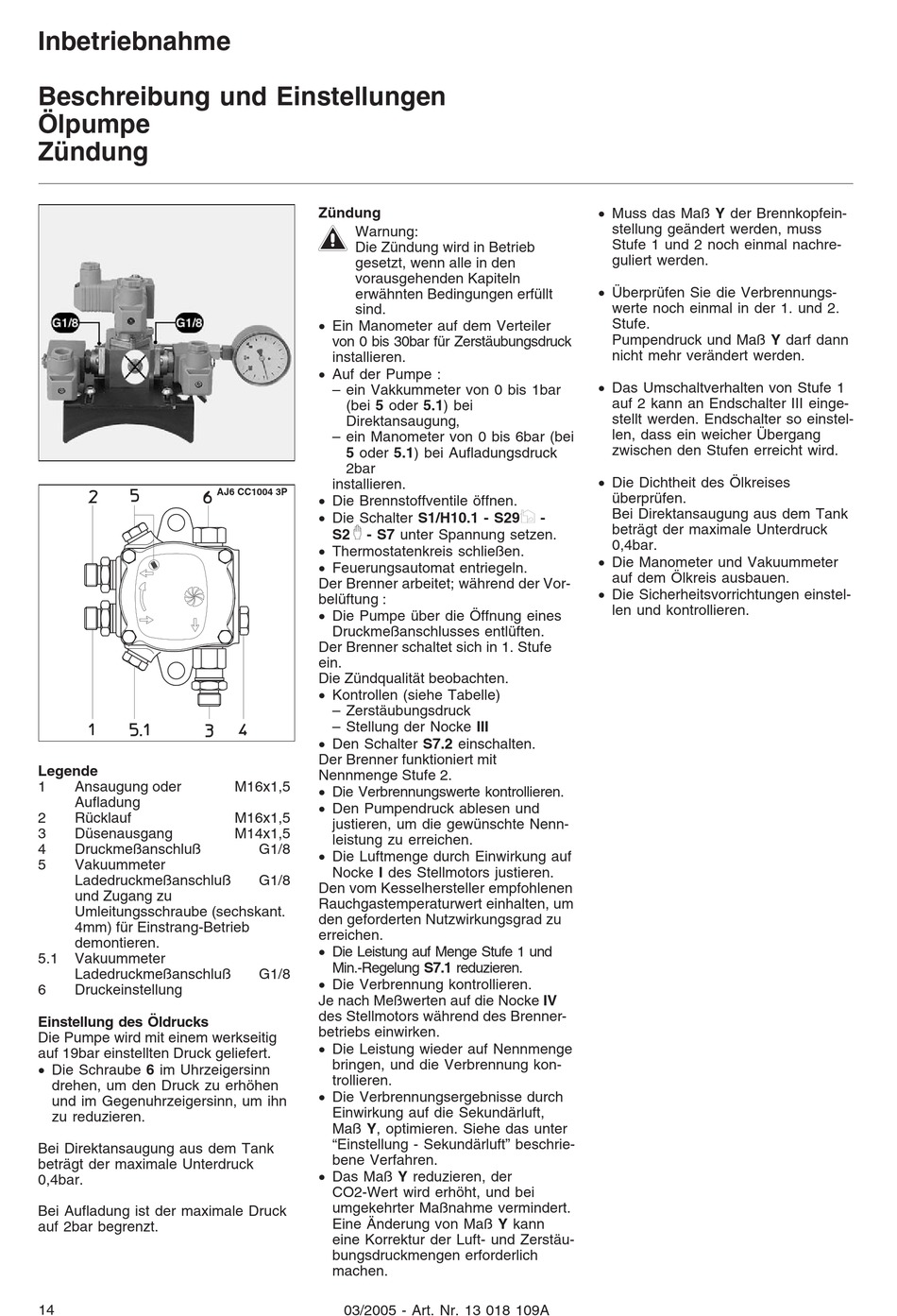

Inbetriebnahme
Beschreibung und Einstellungen
Ölpumpe
Zündung
Legende
1
Ansaugung oder
Aufladung
2
Rücklauf
3
Düsenausgang
4
Druckmeßanschluß
5
Vakuummeter
Ladedruckmeßanschluß
und Zugang zu
Umleitungsschraube (sechskant.
4mm) für Einstrang-Betrieb
demontieren.
5.1
Vakuummeter
Ladedruckmeßanschluß
6
Druckeinstellung
Einstellung des Öldrucks
Die Pumpe wird mit einem werkseitig
auf 19bar einstellten Druck geliefert.
· Die Schraube 6 im Uhrzeigersinn
drehen, um den Druck zu erhöhen
und im Gegenuhrzeigersinn, um ihn
zu reduzieren.
Bei Direktansaugung aus dem Tank
beträgt der maximale Unterdruck
0,4bar.
Bei Aufladung ist der maximale Druck
auf 2bar begrenzt.
14
Zündung
m
Warnung:
Die Zündung wird in Betrieb
gesetzt, wenn alle in den
vorausgehenden Kapiteln
erwähnten Bedingungen erfüllt
sind.
· Ein Manometer auf dem Verteiler
von 0 bis 30bar für Zerstäubungsdruck
installieren.
· Auf der Pumpe :
– ein Vakkummeter von 0 bis 1bar
(bei 5 oder 5.1) bei
Direktansaugung,
– ein Manometer von 0 bis 6bar (bei
5 oder 5.1) bei Aufladungsdruck
2bar
installieren.
AJ6 CC1004 3P
· Die Brennstoffventile öffnen.
· Die Schalter S1/H10.1 - S29J -
S2K - S7 unter Spannung setzen.
· Thermostatenkreis schließen.
· Feuerungsautomat entriegeln.
Der Brenner arbeitet; während der Vor-
belüftung :
· Die Pumpe über die Öffnung eines
Druckmeßanschlusses entlüften.
Der Brenner schaltet sich in 1. Stufe
ein.
Die Zündqualität beobachten.
· Kontrollen (siehe Tabelle)
– Zerstäubungsdruck
– Stellung der Nocke III
· Den Schalter S7.2 einschalten.
Der Brenner funktioniert mit
Nennmenge Stufe 2.
M16x1,5
· Die Verbrennungswerte kontrollieren.
· Den Pumpendruck ablesen und
M16x1,5
justieren, um die gewünschte Nenn-
M14x1,5
leistung zu erreichen.
G1/8
· Die Luftmenge durch Einwirkung auf
Nocke I des Stellmotors justieren.
G1/8
Den vom Kesselhersteller empfohlenen
Rauchgastemperaturwert einhalten, um
den geforderten Nutzwirkungsgrad zu
erreichen.
· Die Leistung auf Menge Stufe 1 und
Min.-Regelung S7.1 reduzieren.
G1/8
· Die Verbrennung kontrollieren.
Je nach Meßwerten auf die Nocke IV
des Stellmotors während des Brenner-
betriebs einwirken.
· Die Leistung wieder auf Nennmenge
bringen, und die Verbrennung kon-
trollieren.
· Die Verbrennungsergebnisse durch
Einwirkung auf die Sekundärluft,
Maß Y, optimieren. Siehe das unter
"Einstellung - Sekundärluft" beschrie-
bene Verfahren.
· Das Maß Y reduzieren, der
CO2-Wert wird erhöht, und bei
umgekehrter Maßnahme vermindert.
Eine Änderung von Maß Y kann
eine Korrektur der Luft- und Zerstäu-
bungsdruckmengen erforderlich
machen.
03/2005 - Art. Nr. 13 018 109A
· Muss das Maß Y der Brennkopfein-
stellung geändert werden, muss
Stufe 1 und 2 noch einmal nachre-
guliert werden.
· Überprüfen Sie die Verbrennungs-
werte noch einmal in der 1. und 2.
Stufe.
Pumpendruck und Maß Y darf dann
nicht mehr verändert werden.
· Das Umschaltverhalten von Stufe 1
auf 2 kann an Endschalter III einge-
stellt werden. Endschalter so einstel-
len, dass ein weicher Übergang
zwischen den Stufen erreicht wird.
· Die Dichtheit des Ölkreises
überprüfen.
Bei Direktansaugung aus dem Tank
beträgt der maximale Unterdruck
0,4bar.
· Die Manometer und Vakuummeter
auf dem Ölkreis ausbauen.
· Die Sicherheitsvorrichtungen einstel-
len und kontrollieren.
